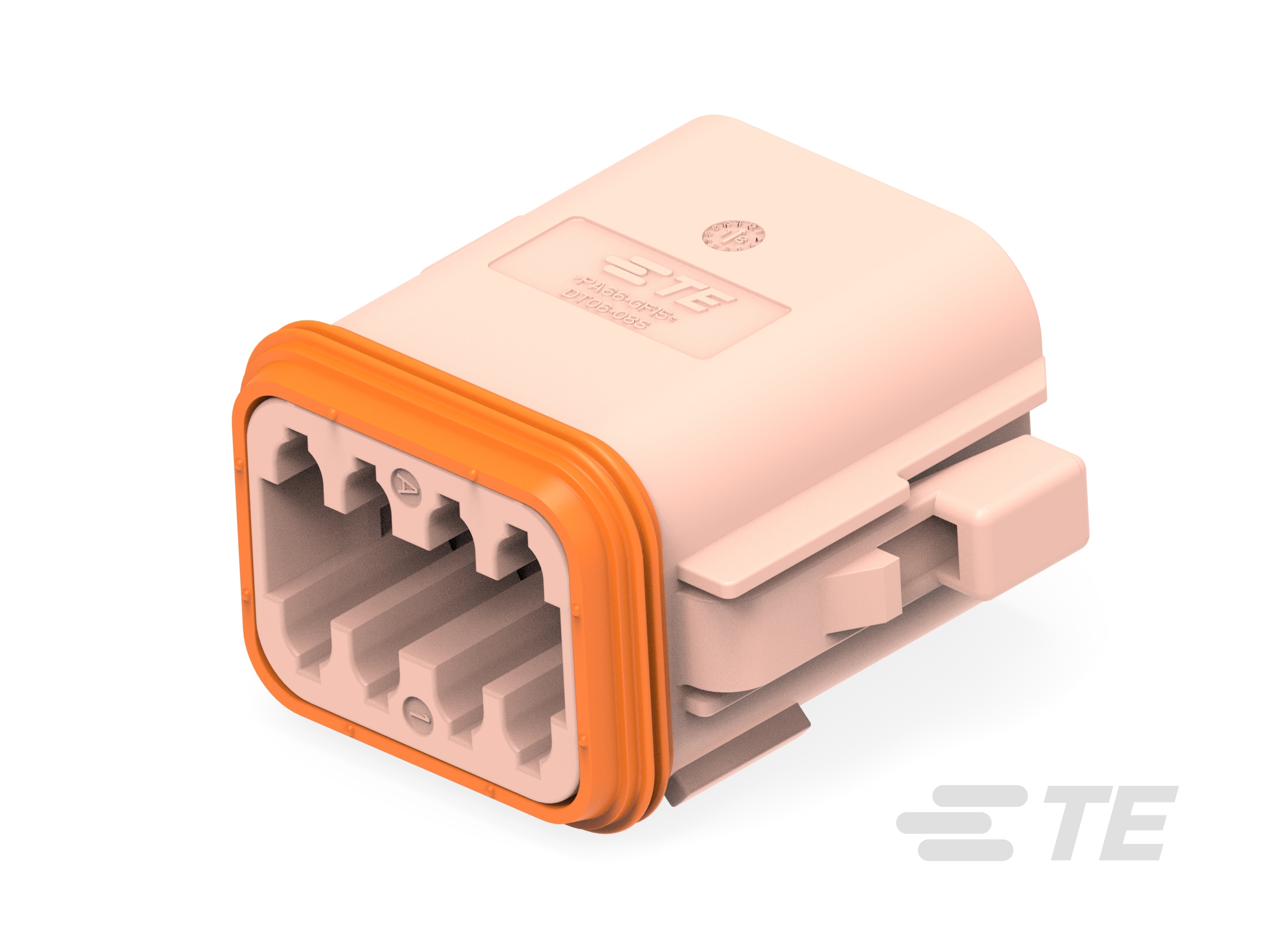

• Type de boîtier et de connecteur : Boîtier pour bornes femelles

• Système de connecteur : Fil à fil

• Se connecte à/au : Fil et câble

• Forme du connecteur : Rectangulaire

• Étanche : Oui

• Connecteur mixte et hybride : Non

• Système de verrouillage principal : Intégré dans le boîtier

• Nombre de rangées : 2

• Modification du connecteur : Meilleure rétention des joints

• Position de la cavité vide : 0

• Nombre de positions : 8

• Tension nominale (V): 250

• Tension de fonctionnement (VAC): 250

• Tension de fonctionnement (VDC): 250

• Couleur principale : Marron

• Angle de sortie du câble : 180°

• Code de détrompage et connecteur : D

• Type de contact : Support

• Courant nominal du contact (max) (A): 13

• Diamètre de la broche d'accouplement : 1.59 mm [ .063 in ]

• Taille du contact : Taille 16

• Serre-câble : Ajouter par accessoire

• Assurance de position des bornes : Oui

• Type de montage : Montage sur câble (suspension libre)

• Alignement de l'accouplement : Avec

• Type d'alignement de l'accouplement : Clavette

• Axe central (pas) : 4.44 mm [ .175 in ]

• Matériau du boîtier : PA GF

• Longueur : 30.91 mm [ 1.217 in ]

• Diamètres d'isolant compatibles : 2.23 – 3.68 mm [ .088 – .145 in ]

• Largeur : 19.71 mm [ .776 in ]

• Espacement de ligne à ligne : 9.12 mm [ .359 in ]

• Hauteur du connecteur : 37.21 mm [ 1.465 in ]

• Plage de température de fonctionnement : -55 – 125 °C [ -67 – 257 °F ]

• Température de fonctionnement (max) : 125 °C [ 257 °F ]

• Application du circuit : Puissance

• Compatible avec les produits conformes aux normes ou à la réglementation des agences : SAE J2030

• Indice d'inflammabilité UL : Test de flamme de 12 mm conformément à la norme UL-94

• Degré de protection : IP6K9K, IP68

• Type de conditionnement : Boîte

• Quantité par emballage : 500
