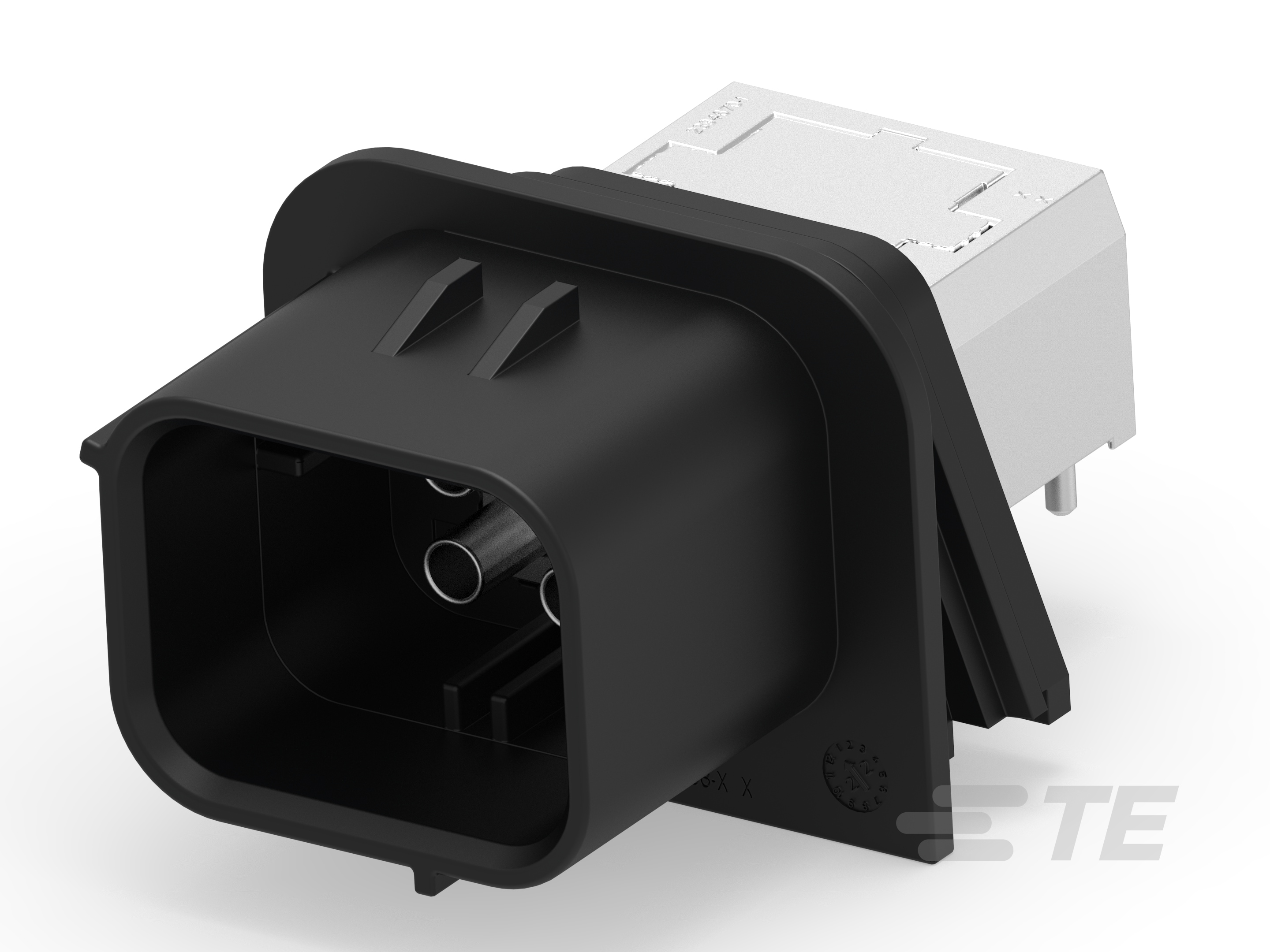

Connecteur AMPSEAL 16 avec embases à bornes coaxiales
Caractéristiques du produit
-
Système de connecteur : Câble-à-carte
-
Étanche : Oui
-
Blindé : Oui
-
Orientation du montage pour circuit imprimé : Angle droit, Vertical
-
Nombre de positions : 1, 4, 5
Principaux avantages :
Connecteur AMPSEAL 16 avec embases à bornes coaxiales
- Intégrité fiable du signal pour les systèmes critiques : Avec une impédance de 50 ohms et une conception blindée, les connecteurs AMPSEAL 16 avec embases à bornes coaxiales sont conçus pour assurer des signaux stables et résistants aux interférences, permettant une transmission fiable des données pour les applications vitales dans le secteur des transports industriels et commerciaux.
- Performances robustes dans les environnements difficiles : Étanches et blindées, ces embases sont conçues pour résister à la poussière, aux vibrations et aux températures extrêmes allant de -40 °C à +125 °C, offrant ainsi des performances solides dans les conditions difficiles.
- Intégration flexible pour une conception simplifiée : Les montages à angle droit et verticaux sur PCB offrent une grande polyvalence et permettent une intégration dans des appareils compacts ou complexes.
- Conception précise pour des connexions fiables : Avec un diamètre de broche de 2,5 mm et une épaisseur de languette de 0,66 mm, ces embases favorisent des connexions câble à carte stables, ce qui réduit potentiellement les besoins de maintenance et améliore la fiabilité du système.
- Conçues pour les transports industriels et commerciaux : Spécialement conçues pour les signaux, ces embases conviennent à la télématique, aux systèmes d'infodivertissement et aux équipements de diagnostic, répondant ainsi aux besoins uniques des systèmes de transport industriels et commerciaux.
Principales caractéristiques :
Connecteur AMPSEAL 16 avec embases à bornes coaxiales
| Caractéristiques | Détails |
|---|---|
| Type de connecteur |
Câble à carte |
| Raccordement |
Circuit imprimé (PCB) |
| Nombre de positions |
1, 4, 5 |
| Impédance |
50 Ω |
| Orientation du montage |
Angle droit, vertical |
| Étanche |
Oui |
| Blindé |
Oui |
| Températures de fonctionnement |
-40 °C à +125 °C (-40 °F à +257 °F) |
| Diamètre de la broche de connexion |
2,5 mm [0,098 po] |
| Épaisseur de la languette de connexion | 0,66 mm [0,026 po] |
| Axe central (pas) | 5,3 mm [0,21 po] |
| Couleur du boîtier | Bleu |
| Type de montage | Montage sur carte |
| Placage extérieur du contact | Étain (Sn) |
| Type de circuit | Signal |
Applications dans le monde réel :
Connecteur AMPSEAL 16 avec embases à bornes coaxiales
- Télématique : Utilisé pour le suivi des véhicules, la gestion de flotte et le diagnostic à distance, pour une communication de données transparente entre les systèmes embarqués et les unités de contrôle centrales.
- Infodivertissement : Permet la connectivité des données pour les systèmes de divertissement et de navigation embarqués, assurant une communication robuste câble à carte dans les autobus, les camions et les véhicules de loisirs.
- Systèmes avancés d'aide à la conduite (ADAS) : S'intègre dans des systèmes qui nécessitent une transmission de données fiable pour des fonctionnalités telles que l'évitement des collisions, les avertissements de franchissement de voie et le régulateur de vitesse adaptatif.
- Diagnostics embarqués (OBD) : Prend en charge la communication entre l'équipement de diagnostic et les capteurs du véhicule, ce qui permet aux équipes de maintenance de surveiller et de dépanner efficacement les fonctions du système.
- Systèmes pour véhicules électriques et hybrides : Fournit la connectivité des données pour les systèmes de gestion de la batterie (BMS) et d'autres composants électroniques critiques dans les véhicules électriques et hybrides.
- Machines lourdes : Utilisé dans les équipements de construction et les machines agricoles dans le cadre d'applications à forte intensité de signaux, telles que le transfert des données des capteurs et la communication avec les unités de commande.
- Contrôle du groupe motopropulseur et du moteur : Facilite l'échange de données entre les modules de contrôle et les capteurs permettant ainsi d'obtenir d'excellentes performances du moteur et de contrôler les émissions.
- Systèmes de données pour véhicules de loisirs : Adapté aux véhicules nautiques et tout-terrain nécessitant une connectivité de données durable et efficace dans des conditions extérieures difficiles.
Connecteur AMPSEAL 16 avec bornes coaxiales
e
Foire aux questions
Connecteur AMPSEAL 16 avec embases à bornes coaxiales
Q : Pourquoi les connecteurs AMPSEAL avec embases à bornes coaxiales conviennent-ils aux environnements industriels et de transport difficiles ?
R : Les connecteurs AMPSEAL 16 avec embases à bornes coaxiales sont conçus avec une étanchéité IP67 pour protéger contre l'eau, la poussière et les contaminants. Leur construction blindée minimise les interférences électromagnétiques (EMI). De plus, ils fonctionnent de manière fiable dans une large plage de températures allant de -40 °C à +125 °C, ce qui les rend adaptés aux environnements difficiles.
Q : Comment les connecteurs AMPSEAL 16 avec embases à bornes coaxiales améliorent-ils la connectivité des données dans les applications industrielles ?
R : Ces embases sont dotées d'une impédance de 50 ohms pour une intégrité stable du signal, ce qui offre une communication fiable dans les systèmes de télématique, d'infodivertissement et de diagnostic. La configuration câble à carte et les options de montage flexibles (à angle droit et à la verticale) permettent une intégration transparente dans les systèmes industriels modernes.
Q : Quelles sont les configurations et fonctionnalités disponibles pour les connecteurs AMPSEAL 16 avec embases à bornes coaxiales ?
R : Les connecteurs AMPSEAL 16 avec embases à bornes coaxiales sont disponibles dans des configurations à 1, 4 et 5 positions, avec des options de montage sur circuit imprimé à angle droit ou à la verticale. Ils présentent des caractéristiques telles qu'un boîtier bleu pour une identification aisée, des contacts extérieurs étamés pour une plus grande longévité, et un conditionnement en plateau pour un assemblage aisé.
Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données.
Caractéristiques du type de produit
-
Se connecte à/au Circuit imprimé
-
Connecteur mixte et hybride Non
-
Système de connecteur Câble-à-carte
-
Étanche Oui
Fonctionnalités de configuration
-
Orientation du montage pour circuit imprimé Angle droit, Vertical
-
Nombre de positions 1, 4, 5
Caractéristiques électriques
-
Impédance (Ω) 50
Caractéristiques du corps
-
Code de détrompage et connecteur 4, A
Fonctionnalités de contact
-
Épaisseur de la languette d'accouplement .66 mm [ .026 in ]
-
Diamètre de la broche d'accouplement 2.5 mm [ .098 in ]
Fixation mécanique
-
Type de montage Montage sur carte
Caractéristiques du boîtier
-
Couleur du boîtier Bleu eau
-
Axe central (pas) 5.3 mm [ .21 in ]
Conditions d’utilisation
-
Température de fonctionnement (max) (°C) 105, 125
-
Température de fonctionnement (max) (°F) 221, 257
-
Plage de température de fonctionnement (°C) -40 – 105, -40 – 125
-
Plage de température de fonctionnement (°F) -40 – 257, -40 – 221
Fonctionnement/Application
-
Blindé Oui
-
Application du circuit Signal
Caractéristiques de l’emballage
-
Type de conditionnement Plateau
-
Quantité par emballage 40
Autre
-
Matériau de placage du contact extérieur Étain (Sn)
Numéro de référence
-
Référence interne TE CAT-AI5-ADH16
