Connecteurs mixtes de signaux et d'alimentation pour véhicules

TE propose la gamme la plus complète de connecteurs mixtes regroupant de multiples combinaisons de signaux et d'alimentation de faible à moyenne puissance. Nous avons mis au point des solutions polyvalentes, prêtes à l'emploi, de connecteurs étanches et non étanches de haute performance, robustes et compacts pour l'industrie automobile, avec des options pour les connexions de dispositifs fil-à-carte et fil-à-fil. Ces solutions sont conçues pour faciliter l'assemblage et optimiser l'espace disponible, afin de répondre aux exigences des applications spécifiques des clients.

CONTACTEZ-NOUS

SÛR

Résistant aux conditions difficiles de l'automobile ; compatible CPA et ISL améliorant la sécurité des connexions.

ESPACE

Réduction de l'espace et du poids du boîtier, tout en limitant la complexité des connexions.

FLEX

Plusieurs tailles de bornes dans des connecteurs compatibles avec l'automatisation.

Le passage à des architectures électroniques et électriques (E/E) de nouvelle génération réduit le nombre d'UCE, même si le nombre de capteurs et d'actionneurs ne cesse de croître. Les configurations de câblage abandonnent les connexions point à point multiples et distinctes au profit d'un nombre plus restreint de connexions de type « one-to-many » (un vers plusieurs). Par conséquent, les UCE et les contrôleurs de zone doivent de plus en plus prendre en charge les connexions avec plusieurs capteurs et actionneurs, ce qui nécessite des interfaces de connecteur mixtes qui accueillent les connexions de signal et d'alimentation dans un seul boîtier de connecteur.

Cette consolidation des architectures E/E offre la possibilité de réduire l'échelle et la complexité des connexions tout en harmonisant les interfaces entre chaque module. En réponse, TE Connectivity a développé une gamme de connecteurs qui est compatible à la fois avec les connexions de signaux et d'alimentation. De plus, dans le cadre d'une collaboration avec l'industrie des machines-outils, TE est en mesure d'aider les constructeurs automobiles à tirer pleinement parti des avantages de l'automatisation pour la fabrication des faisceaux.

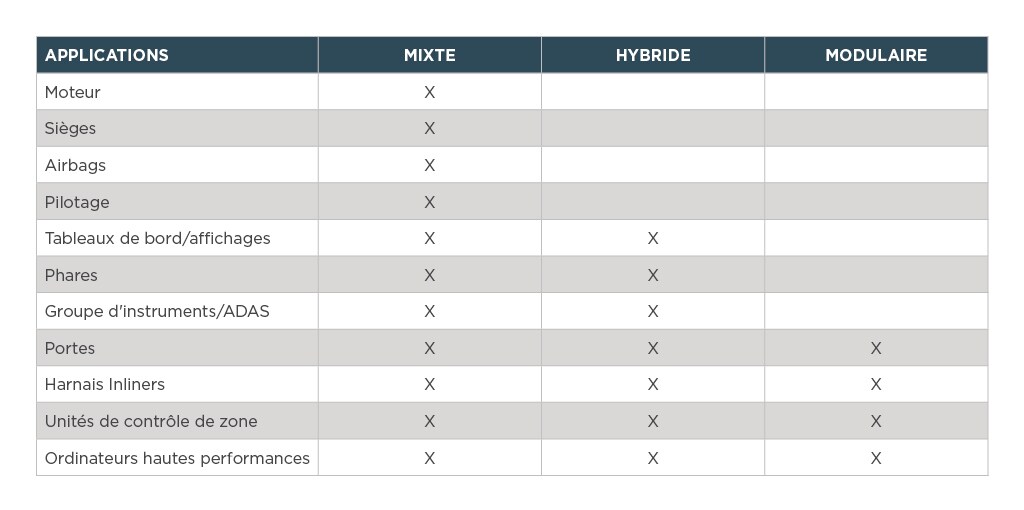

SOLUTIONS MIXTES, HYBRIDES ET MODULAIRES

MIXTES (signaux, alimentation)                       Les connecteurs mixtes sont conçus pour conjuguer plusieurs tailles de broches de signal et d'alimentation au sein d'une seule interface de connecteur (à savoir 0,50 mm; 0,64 mm; 1,2 mm; 2,8 mm; etc.).
HYBRIDES (signaux, alimentation et données) Les connecteurs hybrides complètent le concept de connecteurs mixtes en intégrant des bornes de connectivité de données à haut débit au sein d'un seul connecteur.
MODULAIRES (flexibles, adaptables, prêts pour l'automatisation et miniaturisés) Les connecteurs modulaires peuvent être personnalisés ou adaptés en combinant différents modules ou composants dans un seul boîtier de connecteur, ce qui permet d'obtenir un maximum de polyvalence, une meilleure adaptabilité et d'optimiser les délais de mise sur le marché.

MIXTE – Signaux, faible puissance et miniaturisé – SANS ÉTANCHÉITÉ


PRODUIT TE
CONTACT (0,5 mm)
CONTACT (0,64 mm)
CONTACT (1,2 mm)
CONTACT (1,5 mm)
CONTACT (2,8 mm)
CPA
CONNEXION
Connecteur mixte 12POS sans étanchéité Connecteur mixte 12POS sans étanchéité

12

-

-

4

-

Non

Fil-à-carte
Connecteur mixte 13POS sans étanchéité Connecteur mixte 13POS sans étanchéité

1(0.8)

12

-

-

-

Non

Fil-à-fil
Connecteur mixte 16POS sans étanchéité Connecteur mixte 16POS sans étanchéité

12

-

4

-

-

Non

Fil-à-carte
Boîtier 22POS sans étanchéité Boîtier 22POS sans étanchéité

-

-

18

-

4

Non

Fil-à-carte

Fil-à-appareil
Connecteur mixte 25POS sans étanchéité Connecteur mixte 25POS sans étanchéité

-

15

-

6

4

Non

Fil-à-fil

Le tableau de ce produit ne peut être consulté que sur un ordinateur.

Pour des solutions personnalisées  (contacter le représentant commercial TE – cliquez ici)

MIXTE – Signaux et basse/moyenne puissance (ÉTANCHE)


PRODUIT TE
CONTACT (0,64 mm)
CONTACT (1,2 mm)
CONTACT (1,5 mm)
CONTACT (2,8 mm)
CONTACT (6,3 mm)
CPA
CONNEXION
Connecteur en ligne mixte 22POS étanche Connecteur mixte 22POS étanche

6

12

-

4

-

Non

Fil-à-fil
Connecteur en ligne mixte 22POS étanche Connecteur mixte 22POS étanche

18

-

-

4

-

Non

Fil-à-fil
Connecteur en ligne mixte 34POS étanche Connecteur mixte 34POS étanche

-

-

26

6

2

Oui

Fil-à-fil
Connecteur en ligne mixte 48POS étanche Connecteur mixte 48POS étanche

-

-

36

10

2

Oui

Fil-à-fil
Connecteur en ligne mixte 50POS REM étanche (porte-carrosserie) Connecteur mixte 50POS REM étanche (porte-carrosserie)

26

20

-

4

-

Non

Fil-à-fil

Le tableau de ce produit ne peut être consulté que sur un ordinateur.

Pour des solutions personnalisées  (contacter le représentant commercial TE – cliquez ici)

MIXTE – Signaux et basse/moyenne puissance (SANS ÉTANCHÉITÉ)


PRODUIT TE
CONTACT (0,64 mm)
CONTACT (1,2 mm)
CONTACT (1,5 mm)
CONTACT (2,8 mm)
CONTACT (6,3 mm)
CPA
CONNEXION
Connecteur en ligne mixte 10POS sans étanchéité Connecteur mixte 10POS sans étanchéité

8

-

-

2

-

Non

Fil-à-fil
Connecteur mâle mixte 24POS sans étanchéité Connecteur mixte 24POS sans étanchéité

20

-

-

4

-

Oui

Fil-à-carte, fil-à-appareil
Connecteur en ligne mixte 24POS sans étanchéité Connecteur mixte 24POS sans étanchéité

12

6

-

6

-

Non

Fil-à-fil
Embase mixte 42POS sans étanchéité Connecteur mixte 42POS sans étanchéité

32

-

-

10

-

Non

Fil-à-carte

Le tableau de ce produit ne peut être consulté que sur un ordinateur.

Pour des solutions personnalisées  (contacter le représentant commercial TE – cliquez ici)

MIXTE – Basse/moyenne puissance (ÉTANCHE)


PRODUIT TE
CONTACT (1,2 mm)
CONTACT (1,5 mm)
CONTACT (2,8 mm)
CONTACT (6,3 mm)
CONTACT (9,5 mm)
CPA
CONNEXION
Connecteur en ligne mixte 4POS étanche Connecteur mixte 4POS étanche

-

-

2

2

-

Non

Fil-à-fil
Connecteur en ligne mixte 12POS étanche Connecteur mixte 12POS étanche

-

8

4

-

-

En option

Fil-à-fil
Connecteur en ligne mixte 14POS étanche Connecteur mixte 14POS étanche

8

-

6

-

-

Oui

Fil-à-fil
Connecteur en ligne mixte 34POS étanche Connecteur mixte 34POS étanche

-

26

6

2

-

Non

Fil-à-fil
Connecteur en ligne mixte 42POS étanche Connecteur mixte 42POS étanche

-

32

10

-

-

Non

Fil-à-fil

Le tableau de ce produit ne peut être consulté que sur un ordinateur.

Pour des solutions personnalisées  (contacter le représentant commercial TE – cliquez ici)

MIXTE – Basse/moyenne puissance (SANS ÉTANCHÉITÉ)


PRODUIT TE
CONTACT (1,2 mm)
CONTACT (1,5 mm)
CONTACT (2,8 mm)
CONTACT (4,8 mm)
CONTACT (6,3 mm)
CPA
CONNEXION
Connecteur en ligne mixte 20POS sans étanchéité Connecteur mixte 20POS sans étanchéité

-

18

2

-

-

Non

Fil-à-fil
Connecteur en ligne mixte 32POS sans étanchéité Connecteur mixte 32POS sans étanchéité

26

-

4

-

2

Non

Fil-à-fil

Le tableau de ce produit ne peut être consulté que sur un ordinateur.

Pour des solutions personnalisées  (contacter le représentant commercial TE – cliquez ici)
