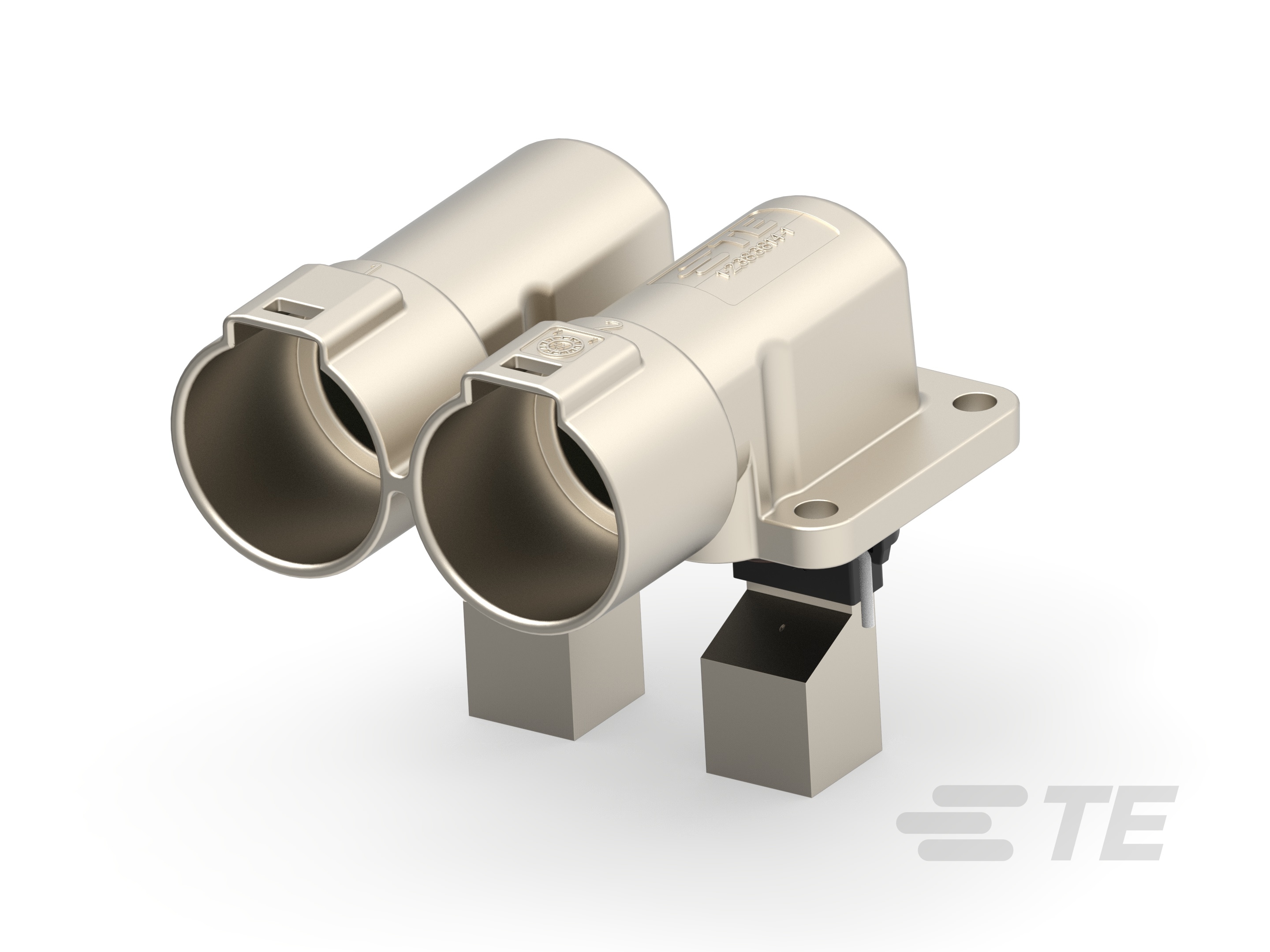

Embases PowerTube HVP-HD 1000 90°

PowerTube HVP-HD 1000 90º Headers-CAT-AQ4-HHD100090

Les embases PowerTube HVP-HD 1000 90° offrent une conception à angle droit pour une connectivité haute tension efficace et peu encombrante dans les véhicules industriels et utilitaires. Ces connecteurs, conçus pour gérer jusqu'à 300 A de courant continu et 1 000 V, offrent des connexions robustes et fiables. Avec des caractéristiques telles que la protection IP67 et IP6K9K, la boucle de verrouillage haute tension (HVIL) et le dispositif de garantie de positionnement des connecteurs (CPA), les embases PowerTube HVP-HD 1000 90° permettent des opérations sûres et sécurisées dans des environnements exigeants. Adaptés à des applications telles que la connectivité des moteurs électriques, l'intégration des batteries et les systèmes de distribution de puissance, ces connecteurs offrent modularité, adaptabilité et assemblage simplifié.

Plus Moins

Caractéristiques du produit

Type de conditionnement : Conteneur, Plateau
Plage de température de fonctionnement : -40 – 140 °C [ -40 – 284 °F ]
Couleur principale : Marron, Bleu, Rouge - vert, Rouge, Jaune, Marron - vert, Mauve, Vert, Orange, Noir, Vert et jaune, Naturel
Diamètre de la broche d'accouplement (mm): 10
Diamètre de la broche d'accouplement (in): .393, 0,4

Disponible depuis

Produit	N° de pièce TE	Documents	Nombre de positions	Type d'embase	Matériau du placage de la surface de contact	Courant nominal du contact (max)	Application du circuit	Alignement de l'accouplement	Support de montage pour PCB	Couleur principale	Type de conditionnement
1POS,HVP1000,ASSY,90DEG,COD J	4-2394070-9	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Orange	Plateau
1POS,HVP1000,ASSY,90DEG,COD J	2394070-9	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Orange	Plateau
1POS,HVP1000,ASSY,90DEG,COD B	2-2394070-2	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Naturel	Plateau
1POS,HVP1000,ASSY,90DEG,COD L	3-2394070-2	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Marron - vert	Plateau
1POS,HVP1000,ASSY,90DEG,COD F	6-2394070-6	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Marron	Plateau
1POS,HVP1000,ASSY,90DEG,COD H	6-2394070-8	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Jaune	Plateau
1POS,HVP1000,ASSY,90DEG,COD E	2394070-5	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Vert	Plateau
1POS,HVP1000,ASSY,90DEG,COD H	4-2394070-8	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Jaune	Plateau
1POS,HVP1000,ASSY,90DEG,COD G	6-2394070-7	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Rouge	Plateau
1POS,HVP1000,ASSY,90DEG,COD H	8-2394070-8	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Jaune	Plateau
1POS,HVP1000,ASSY,90DEG,COD H	2-2394070-8	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Jaune	Plateau
2POS,HVP1000,ASSY,90DEG,COD C/D	2-2394071-2	Dessin technique du produit PDF 3D	2	Embase et assemblage pousser-pousser	Argent (Ag)	-	Puissance	Avec	-	Bleu, Mauve	Conteneur
1POS,HVP1000,ASSY,90DEG,COD K	3-2394070-1	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Vert et jaune	Plateau
2POS,HVP1000,ASSY,90DEG,COD G/H	1-2394071-4	Dessin technique du produit PDF 3D	2	Embase et assemblage pousser-pousser	Argent (Ag)	-	Puissance	Avec	-	Jaune, Rouge	Conteneur
3POS,HVP1000,ASSY,90DEG,COD G/H/J	2394072-3	Dessin technique du produit PDF 3D	3	Embase et assemblage pousser-pousser	Argent (Ag)	-	Puissance	Avec	-	Orange, Jaune, Rouge	Conteneur
1POS,HVP1000,ASSY,90DEG,COD K	5-2394070-1	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Vert et jaune	Plateau
1POS,HVP1000,ASSY,90DEG,COD M	1-2394070-3	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Rouge - vert	Plateau
HEADER 90D,ASSY.2POS,FRONT SIDE,CODE CD	2394071-2	Dessin technique du produit PDF 3D	2	Embase et assemblage pousser-pousser	Argent (Ag)	-	Puissance	Avec	-	Mauve, Bleu	Conteneur
1POS,HVP1000,ASSY,90DEG,COD F	4-2394070-6	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Marron	Plateau
1POS,HVP1000,ASSY,90DEG,COD D	6-2394070-4	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Mauve	Plateau
1POS,HVP1000,ASSY,90DEG,COD F	2-2394070-6	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Marron	Plateau
1POS,HVP1000,ASSY,90DEG,COD D	8-2394070-4	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Mauve	Plateau
1POS,HVP1000,ASSY,90DEG,COD K	9-2394070-1	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Vert et jaune	Plateau
1POS,HVP1000,ASSY,90DEG,COD D	2394070-4	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Mauve	Plateau
1POS,HVP1000,ASSY,90DEG,COD M	3-2394070-3	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Rouge - vert	Plateau
2POS,HVP1000,ASSY,90DEG,COD L/M	2394071-6	Dessin technique du produit PDF 3D	2	Embase et assemblage pousser-pousser	Argent (Ag)	-	Puissance	Avec	-	Rouge, Marron	Conteneur
1POS,HVP1000,ASSY,90DEG,COD M	5-2394070-3	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Rouge - vert	Plateau
1POS,HVP1000,ASSY,90DEG,COD L	9-2394070-2	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Marron - vert	Plateau
1POS,HVP1000,ASSY,90DEG,COD C	2-2394070-3	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Bleu	Plateau
1POS,HVP1000,ASSY,90DEG,COD D	2-2394070-4	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Mauve	Plateau
1POS,HVP1000,ASSY,90DEG,COD F	2394070-6	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Marron	Plateau
2POS,HVP1000,ASSY,90DEG,COD G/H	2394071-4	Dessin technique du produit PDF 3D	2	Embase et assemblage pousser-pousser	Argent (Ag)	-	Puissance	Avec	-	Rouge, Jaune	Conteneur
1POS,HVP1000,ASSY,90DEG,COD K	1-2394070-1	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Vert et jaune	Plateau
2POS,HVP1000,ASSY,90DEG,COD J/K	1-2394071-5	Dessin technique du produit PDF 3D	2	Embase et assemblage pousser-pousser	Argent (Ag)	-	Puissance	Avec	-	Orange, Vert	Conteneur
3POS,HVP1000,ASSY,90DEG,COD K/L/M	2394072-4	Dessin technique du produit PDF 3D	3	Embase et assemblage pousser-pousser	Argent (Ag)	-	Puissance	Avec	-	Rouge, Vert, Marron	Conteneur
3POS,HVP1000,ASSY,90DEG,COD D/E/F	1-2394072-2	Dessin technique du produit PDF 3D	3	Embase et assemblage pousser-pousser	Argent (Ag)	-	Puissance	Avec	-	Vert, Marron, Mauve	Conteneur
2POS,HVP1000,ASSY,90DEG,COD L/M	2-2394071-6	Dessin technique du produit PDF 3D	2	Embase et assemblage pousser-pousser	Argent (Ag)	-	Puissance	Avec	-	Marron, Rouge	Conteneur
3POS,HVP1000,ASSY,90DEG,COD D/E/F	2-2394072-2	Dessin technique du produit PDF 3D	3	Embase et assemblage pousser-pousser	Argent (Ag)	-	Puissance	Avec	-	Mauve, Vert, Marron	Conteneur
1POS,HVP1000,ASSY,90DEG,COD G	2394070-7	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Rouge	Plateau
1POS,HVP1000,ASSY,90DEG,COD D	4-2394070-4	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Mauve	Plateau
1POS,HVP1000,ASSY,90DEG,COD L	7-2394070-2	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Marron - vert	Plateau
1POS,HVP1000,ASSY,90DEG,COD M	7-2394070-3	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Rouge - vert	Plateau
1POS,HVP1000,ASSY,90DEG,COD L	1-2394070-2	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Marron - vert	Plateau
2POS,HVP1000,ASSY,90DEG,COD E/F	2-2394071-3	Dessin technique du produit PDF 3D	2	Embase et assemblage pousser-pousser	Argent (Ag)	-	Puissance	Avec	-	Marron, Vert	Conteneur
1POS,HVP1000,ASSY,90DEG,COD L	5-2394070-2	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Marron - vert	Plateau
1POS,HVP1000,ASSY,90DEG,COD C	6-2394070-3	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Bleu	Plateau
1POS,HVP1000,ASSY,90DEG,COD M	9-2394070-3	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Rouge - vert	Plateau
2POS,HVP1000,ASSY,90DEG,COD E/F	1-2394071-3	Dessin technique du produit PDF 3D	2	Embase et assemblage pousser-pousser	Argent (Ag)	-	Puissance	Avec	-	Vert, Marron	Conteneur
2POS,HVP1000,ASSY,90DEG,COD L/M	1-2394071-6	Dessin technique du produit PDF 3D	2	Embase et assemblage pousser-pousser	Argent (Ag)	-	Puissance	Avec	-	Marron, Rouge	Conteneur
2POS,HVP1000,ASSY,90DEG,COD J/K	2394071-5	Dessin technique du produit PDF 3D	2	Embase et assemblage pousser-pousser	Argent (Ag)	-	Puissance	Avec	-	Vert, Orange	Conteneur
3POS,HVP1000,ASSY,90DEG,COD K/L/M	1-2394072-4	Dessin technique du produit PDF 3D	3	Embase et assemblage pousser-pousser	Argent (Ag)	-	Puissance	Avec	-	Vert, Marron, Rouge	Conteneur
2POS,HVP1000,ASSY,90DEG,COD G/H	2-2394071-4	Dessin technique du produit PDF 3D	2	Embase et assemblage pousser-pousser	Argent (Ag)	-	Puissance	Avec	-	Jaune, Rouge	Conteneur
1POS,HVP1000,ASSY,90DEG,COD E	4-2394070-5	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Vert	Plateau
1POS,HVP1000,ASSY,90DEG,COD F	8-2394070-6	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Marron	Plateau
2POS,HVP1000,ASSY,90DEG,COD E/F	2394071-3	Dessin technique du produit PDF 3D	2	Embase et assemblage pousser-pousser	Argent (Ag)	-	Puissance	Avec	-	Vert, Marron	Conteneur
1POS,HVP1000,ASSY,90DEG,COD G	4-2394070-7	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Rouge	Plateau
1POS,HVP1000,ASSY,90DEG,COD J	6-2394070-9	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Orange	Plateau
1POS,HVP1000,ASSY,90DEG,COD J	2-2394070-9	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Orange	Plateau
1POS,HVP1000,ASSY,90DEG,COD E	2-2394070-5	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Vert	Plateau
3POS,HVP1000,ASSY,90DEG,COD G/H/J	2-2394072-3	Dessin technique du produit PDF 3D	3	Embase et assemblage pousser-pousser	Argent (Ag)	-	Puissance	Avec	-	Rouge, Orange, Jaune	Conteneur
3POS,HVP1000,ASSY,90DEG,COD K/L/M	2-2394072-4	Dessin technique du produit PDF 3D	3	Embase et assemblage pousser-pousser	Argent (Ag)	-	Puissance	Avec	-	Vert, Rouge, Marron	Conteneur
1POS,HVP1000,ASSY,90DEG,COD H	2394070-8	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Jaune	Plateau
1POS,HVP1000,ASSY,90DEG,COD E	8-2394070-5	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Vert	Plateau
1POS,HVP1000,ASSY,90DEG,COD J	8-2394070-9	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Orange	Plateau
3POS,HVP1000,ASSY,90DEG,COD G/H/J	1-2394072-3	Dessin technique du produit PDF 3D	3	Embase et assemblage pousser-pousser	Argent (Ag)	-	Puissance	Avec	-	Rouge, Orange, Jaune	Conteneur
1POS,HVP1000,ASSY,90DEG,COD K	7-2394070-1	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Vert et jaune	Plateau
1POS,HVP1000,ASSY,90DEG,COD E	6-2394070-5	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Vert	Plateau
1POS,HVP1000,ASSY,90DEG,COD G	2-2394070-7	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Rouge	Plateau
2POS,HVP1000,ASSY,90DEG,COD J/K	2-2394071-5	Dessin technique du produit PDF 3D	2	Embase et assemblage pousser-pousser	Argent (Ag)	-	Puissance	Avec	-	Orange, Vert	Conteneur
3POS,HVP1000,ASSY,90DEG,COD D/E/F	2394072-2	Dessin technique du produit PDF 3D	3	Embase et assemblage pousser-pousser	Argent (Ag)	-	Puissance	Avec	-	Mauve, Vert, Marron	Conteneur
1POS,HVP1000,ASSY,90DEG,COD B	6-2394070-2	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Naturel	Plateau
1POS,HVP1000,ASSY,90DEG,COD G	8-2394070-7	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Rouge	Plateau
2POS,HVP1000,ASSY,90DEG,COD A/B	1-2394071-1	Dessin technique du produit PDF 3D	2	Entièrement renforcé	Argent (Ag)	-	Puissance	Avec	Sans	Naturel, Noir	Conteneur
2POS,HVP1000,ASSY,90DEG,COD C/D	1-2394071-2	Dessin technique du produit PDF 3D	2	Entièrement renforcé	Argent (Ag)	-	Puissance	Avec	Sans	Bleu, Mauve	Conteneur
1POS,HVP1000,ASSY,90DEG,COD C	4-2394070-3	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Bleu	Plateau
1POS,HVP1000,ASSY,90DEG,COD C	2394070-3	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Bleu	Plateau
3POS,HVP1000,ASSY,90DEG,COD A/B/C	2-2394072-1	Dessin technique du produit PDF 3D	3	Embase et assemblage pousser-pousser	Argent (Ag)	-	Puissance	Avec	-	Noir, Bleu, Naturel	Conteneur
1POS,HVP1000,ASSY,90DEG,COD A	2-2394070-1	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Noir	Plateau
HEADER 90D,ASSY.2POS,FRONT SIDE,CODE AB	2394071-1	Dessin technique du produit PDF 3D	2	Embase et assemblage pousser-pousser	Argent (Ag)	-	Puissance	Avec	-	Noir, Naturel	Conteneur
1POS,HVP1000,ASSY,90DEG,COD C	8-2394070-3	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Bleu	Plateau
1POS,HVP1000,ASSY,90DEG,COD A	6-2394070-1	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Noir	Plateau
3POS,HVP1000,ASSY,90DEG,COD A/B/C	1-2394072-1	Dessin technique du produit PDF 3D	3	Embase et assemblage pousser-pousser	Argent (Ag)	-	Puissance	Avec	-	Noir, Bleu, Naturel	Conteneur
1POS,HVP1000,ASSY,90DEG,COD A	4-2394070-1	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Noir	Plateau
1POS,HVP1000,ASSY,90DEG,COD B	4-2394070-2	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Naturel	Plateau
2POS,HVP1000,ASSY,90DEG,COD A/B	2-2394071-1	Dessin technique du produit PDF 3D	2	Embase et assemblage pousser-pousser	Argent (Ag)	-	Puissance	Avec	-	Noir, Naturel	Conteneur
1POS,HVP1000,ASSY,90DEG,COD B	2394070-2	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Naturel	Plateau
3POS,HVP1000,ASSY,90DEG,COD A/B/C	2394072-1	Dessin technique du produit PDF 3D	3	Embase et assemblage pousser-pousser	Argent (Ag)	-	Puissance	Avec	-	Noir, Bleu, Naturel	Conteneur
1POS,HVP1000,ASSY,90DEG,COD A	8-2394070-1	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Noir	Plateau
1POS,HVP1000,ASSY,90DEG,COD B	8-2394070-2	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Naturel	Plateau
1POS,HVP1000,ASSY,90DEG,COD A	2394070-1	Dessin technique du produit PDF 3D	1	Embase et assemblage pousser-pousser	Argent	500 A	Électricité et signaux	-	-	Noir	Plateau

Aperçu

Principaux avantages

Embases PowerTube HVP-HD 1000 90°

Conception peu encombrante : l'orientation à 90º permet de réduire l'empreinte du connecteur, ce qui le rend adapté pour les installations compactes.

Gestion efficace des câbles : la configuration en angle droit permet de simplifier l'acheminement des câbles, réduisant ainsi la flexion et la tension potentielle sur les fils.

Grande fiabilité : permettent des performances constantes grâce à une protection IP67 et IP6K9K contre la poussière et les infiltrations d'eau.

Sécurité renforcée : disposent d'une boucle de verrouillage haute tension (HVIL) et d'un dispositif de garantie de positionnement des connecteurs (CPA) pour des connexions sûres.

Capacité de courant élevée : prennent en charge jusqu'à 300 A de courant continu, ce qui les rend adaptées aux applications à haute puissance.

Conception modulaire : disponibles en plusieurs configurations et orientations, elles offrent une grande flexibilité pour répondre aux besoins de diverses applications.

Construction robuste : résistent aux vibrations au niveau du moteur et aux conditions environnementales difficiles, fournissant une durabilité à long terme.

Large compatibilité : s'adaptent à différentes sections de fils (de 35 à 70 mm²) et sont disponibles en plusieurs codes de couleur pour faciliter l'identification.

Haute performance CEM : le blindage à 360° protège contre les interférences électromagnétiques et garantit une intégrité fiable du signal.

Les embases PowerTube HVP-HD 1000 90° permettent d'établir une connectivité haute tension efficace et peu encombrante, avec une sécurité renforcée pour les véhicules industriels et utilitaires.

Principales caractéristiques

Embases PowerTube HVP-HD 1000 90°

Caractéristique
Orientation	90º
Courant admissible	Jusqu'à 300 A
Tension nominale	Jusqu'à 1 000 V
Protection	IP67, IP6K9K
Dispositifs de sécurité	Boucle de verrouillage haute tension (HVIL), dispositif de garantie de positionnement des connecteurs (CPA)
Type de contact	Languette
Taille des contacts	broche ronde 10 mm
Sections de fils compatibles	35 mm², 50 mm², 70 mm²
Blindage	Blindage 360° (courant de blindage jusqu'à 30 % du courant principal)
Résistance aux vibrations	ISO 16750-3 profil 7 et profil 9
Nombre de positions	1/2/3 broches côté embase, 1 broche côté connecteur
Codage couleur	Codage 12 couleurs
Résistance à la corrosion	Test VDA 233-102 au brouillard salin
Type de montage	Jeux de barres vers fils
Alignement de l'accouplement	Détrompage, nervure de polarisation
Méthode de raccordement	Sertissage
Forme du connecteur	Circulaire
Couleur principale du produit	Noir, Gris, Vert
Indice d'inflammabilité UL	UL 94HB, UL 94V-0
Plage de températures de fonctionnement	-40 °C à 140 °C

Fiche technique

Série de connecteurs PowerTube

Applications dans le monde réel

Embases PowerTube HVP-HD 1000 90°

Connectivité des moteurs électriques : fournissent des connexions robustes et peu encombrantes pour les moteurs électriques des véhicules industriels et utilitaires.

Intégration des batteries : fournissent des connexions sécurisées et efficaces pour les batteries des véhicules électriques et hybrides.

Systèmes de distribution de puissance : facilitent une distribution efficace et sûre de la puissance haute tension à travers divers sous-systèmes au sein du véhicule.

Chargeurs embarqués : conviennent pour connecter des systèmes de rechargement embarqués, permettant une charge fiable et sûre pour les batteries des véhicules.

Auxiliaires haute puissance : prennent en charge les systèmes auxiliaires qui nécessitent des connexions haute tension, tels que les unités de climatisation, les systèmes de direction assistée, etc.

Connexions d'onduleurs : fournissent des connexions sûres et efficaces pour les onduleurs des véhicules électriques et hybrides, répondant à leurs besoins de conversion de puissance.

Équipement de construction et agricole : permettent une connectivité fiable pour les systèmes électriques haute puissance dans les machines de construction et agricoles.

Véhicules de transport public : conviennent parfaitement pour les bus et autres véhicules de transport public, offrant des connexions sûres et durables pour les systèmes haute tension.

Poids lourds : prennent en charge les systèmes électriques haute puissance des poids lourds, fournissant ainsi des performances fiables dans des conditions exigeantes.

Applications marines : les embases sont utilisables dans les navires électriques, offrant des connexions haute tension fiables et sûres dans des environnements maritimes difficiles.

FAQ

Embases PowerTube HVP-HD 1000 90°

Q : Quels sont les avantages de l'orientation des embases PowerTube HVP-HD 1000 90° ?

R : L'orientation à 90º offre plusieurs avantages, notamment un gain de place et une gestion plus efficace des câbles. L'angle à 90° permet de simplifier l'acheminement des câbles, réduisant la flexion et la tension potentielle sur les fils, ce qui peut améliorer la durabilité et la fiabilité des connexions dans des espaces compacts ou restreints.

Q : Quelles dispositifs de sécurité sont incluses dans les embases PowerTube HVP-HD 1000 90° ?

R : Les embases PowerTube HVP-HD 1000 90° sont dotées d'une boucle de verrouillage haute tension (HVIL) et d'un dispositif de garantie de positionnement des connecteurs (CPA). L'HVIL garantit que les circuits haute tension ne sont pas engagés à moins que le connecteur ne soit correctement accouplé, tandis que le dispositif CPA empêche les déconnexions accidentelles, ce qui renforce la sécurité globale.

Q : Dans quelles applications les embases PowerTube HVP-HD 1000 90° sont-elles le plus souvent utilisées ?

R : Ces embases conviennent à une variété d'applications à haute puissance, y compris la connectivité des moteurs électriques, l'intégration des batteries, les systèmes de distribution de puissance, les chargeurs embarqués et les auxiliaires haute puissance. Elles sont bien adaptées à une utilisation dans les véhicules industriels et utilitaires, tels que les véhicules électriques et hybrides, les équipements de construction et agricoles, les véhicules de transport public, les poids lourds et les navires.

LIRE D'AUTRES FAQ SUR LES CONNECTEURS POWERTUBE

Caractéristiques

Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données.

Caractéristiques du type de produit

Se connecte à/au Barre omnibus
Forme du connecteur Circulaire
Étanche Oui
Système de connecteur Barres omnibus à fil
Type d'embase Embase et assemblage pousser-pousser, Entièrement renforcé

Fonctionnalités de configuration

Nombre de rangées 1
Nombre de positions 1, 2, 3

Caractéristiques électriques

Tension de fonctionnement (VDC) 1000
Tension de fonctionnement (VAC) 1000
Tension nominale (V) 1000

Caractéristiques du corps

Couleur principale Marron, Bleu, Rouge - vert, Rouge, Jaune, Marron - vert, Mauve, Vert, Orange, Noir, Vert et jaune, Naturel
Code de détrompage et connecteur E, D/E/F, E/F, J, F, A, C/D, M, K/L/M, A/B/C, G, L, J/K, B, G/H/J, A/B, G/H, C, L/M, CD, H, K, AB, D

Fonctionnalités de contact

Diamètre de la broche d'accouplement (mm) 10
Diamètre de la broche d'accouplement (in) 0,4, .393
Courant nominal du contact (max) (A) 500
Matériau du placage de la surface de contact Argent (Ag), Argent
Type de contact Broche

Fixation mécanique

Support de montage pour PCB Sans
Type de montage Montage panneau
Type d'alignement de l'accouplement Polarisation
Alignement de l'accouplement Avec

Caractéristiques du boîtier

Axe central (pas) 36 mm [ 1.417 in ]

Conditions d’utilisation

Plage de température de fonctionnement -40 – 140 °C [ -40 – 284 °F ]
Température de fonctionnement (max) 140 °C [ 284 °F ]

Fonctionnement/Application

Application du circuit Puissance, Électricité et signaux

Normes de l’industrie

Indice d'inflammabilité UL UL 94V-0
Indice IP IP6K9K, IPX9K

Caractéristiques de l’emballage

Type de conditionnement Conteneur, Plateau

Numéro de référence

Référence interne TE CAT-AQ4-HHD100090

Documents associés

Aucun document disponible.

Embases PowerTube HVP-HD 1000 90°

Caractéristiques du produit

Type de conditionnement : Conteneur, Plateau

Plage de température de fonctionnement : -40 – 140 °C [ -40 – 284 °F ]

Couleur principale : Marron, Bleu, Rouge - vert, Rouge, Jaune, Marron - vert, Mauve, Vert, Orange, Noir, Vert et jaune, Naturel

Diamètre de la broche d'accouplement (mm): 10

Diamètre de la broche d'accouplement (in): .393, 0,4

Principaux avantages

Embases PowerTube HVP-HD 1000 90°

Principales caractéristiques

Embases PowerTube HVP-HD 1000 90°

Applications dans le monde réel

Embases PowerTube HVP-HD 1000 90°

Série de connecteurs PowerTube HVP-HD 1000

Série de connecteurs PowerTube HVP-HD 1400

Embases PowerTube HVP-HD 1000 90°

Caractéristiques du type de produit

Se connecte à/au Barre omnibus

Forme du connecteur Circulaire

Étanche Oui

Système de connecteur Barres omnibus à fil

Type d'embase Embase et assemblage pousser-pousser, Entièrement renforcé

Fonctionnalités de configuration

Nombre de rangées 1

Nombre de positions 1, 2, 3

Caractéristiques électriques

Tension de fonctionnement (VDC) 1000

Tension de fonctionnement (VAC) 1000

Tension nominale (V) 1000

Caractéristiques du corps

Couleur principale Marron, Bleu, Rouge - vert, Rouge, Jaune, Marron - vert, Mauve, Vert, Orange, Noir, Vert et jaune, Naturel

Code de détrompage et connecteur E, D/E/F, E/F, J, F, A, C/D, M, K/L/M, A/B/C, G, L, J/K, B, G/H/J, A/B, G/H, C, L/M, CD, H, K, AB, D

Fonctionnalités de contact

Diamètre de la broche d'accouplement (mm) 10

Diamètre de la broche d'accouplement (in) 0,4, .393

Courant nominal du contact (max) (A) 500

Matériau du placage de la surface de contact Argent (Ag), Argent

Type de contact Broche

Fixation mécanique

Support de montage pour PCB Sans

Type de montage Montage panneau

Type d'alignement de l'accouplement Polarisation

Alignement de l'accouplement Avec

Caractéristiques du boîtier

Axe central (pas) 36 mm [ 1.417 in ]

Conditions d’utilisation

Plage de température de fonctionnement -40 – 140 °C [ -40 – 284 °F ]

Température de fonctionnement (max) 140 °C [ 284 °F ]

Fonctionnement/Application

Application du circuit Puissance, Électricité et signaux

Normes de l’industrie

Indice d'inflammabilité UL UL 94V-0

Indice IP IP6K9K, IPX9K

Caractéristiques de l’emballage

Type de conditionnement Conteneur, Plateau

Numéro de référence

Référence interne TE CAT-AQ4-HHD100090

CHAT EN DIRECT
