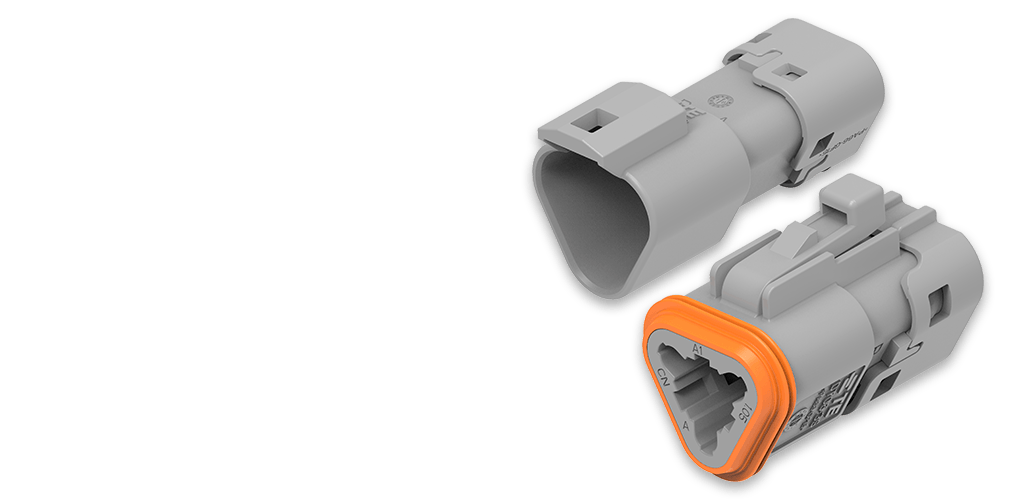

Connecteurs DEUTSCH DT à capuchon clipsable
Les connecteurs DEUTSCH DT avec capuchon encliquetable permettent de réaliser des connexions fil-à-fil durables et étanches, parfaitement adaptées aux environnements industriels difficiles. Avec des configurations à 2 et 3 positions, ces connecteurs sont conçus pour être fiables et efficaces face aux contraintes environnementales. Le capuchon clipsable permet d'améliorer le support du fil et apporte une plus grande polyvalence pour les différents types d'applications. Il est compatible avec les gaines thermorétractables afin de renforcer la protection dans les conditions les plus exigeantes.
Caractéristiques du produit
-
Nombre de positions : 2, 3
-
Type de boîtier et de connecteur : Boîtier pour bornes femelles, Boîtier pour bornes mâles
-
Diamètre de la broche d'accouplement (mm): 1.55, 1.59
-
Diamètre de la broche d'accouplement (in): .061, .063
-
Système de connecteur : Fil à fil
-
Axe central (pas) (mm): 5.46, 8.66
-
Axe central (pas) (in): .215, .34
Aperçu
Principaux avantages :
Connecteurs DEUTSCH DT à capuchon clipsable
- Construit pour durer : la conception du capuchon clipsable offre une protection supplémentaire contre les facteurs environnementaux difficiles, ce qui contribue à prolonger la durée de vie des connexions électriques, même dans des conditions difficiles. Conformes aux normes IP68 et IP6K9K, ces connecteurs offrent une protection de haut niveau contre la pénétration d'eau et de poussière.
- Connexions sécurisées et stables : avec un verrou intégré, ces connecteurs réduisent le risque de déconnexions involontaires, garantissant une connexion stable et fiable qui répond aux normes SAE J2030 en matière de durabilité dans les environnements de transport.
- Gestion simplifiée des câbles : disponibles en versions courtes et longues, les capuchons clipsables sont compatibles avec les gaines thermorétractables, permettant un acheminement flexible des fils qui s'adapte à divers besoins de configuration, ajoutant une couche supplémentaire de protection pour le câblage exposé.
- Polyvalent pour de nombreuses applications : conçus pour la transmission d'énergie et de signaux, ces connecteurs prennent en charge un large éventail d'utilisations dans les équipements lourds, les véhicules commerciaux, etc., ce qui en fait un choix approprié pour les applications exigeantes.
- Construction résistante au feu : fabriqués à partir de matériaux conformes aux indices d'inflammabilité UL-94V-0, ces connecteurs offrent une sécurité accrue en utilisant des composants ignifuges, ce qui vous offre une plus grande tranquillité d'esprit dans les environnements à haut risque.
Connecteurs DEUTSCH DT à capuchon clipsable. Améliorez vos connexions avec des performances fiables et étanches pour les environnements les plus difficiles.
Principales caractéristiques :
Connecteurs DEUTSCH DT à capuchon clipsable
| Caractéristiques | Détails |
|---|---|
| Système de connecteurs | Fil-à-fil |
| Étanche |
Oui (IP68 et IP6K9K pour la résistance à l'eau et à la poussière) |
| Forme du connecteur |
Triangulaire, Rectangulaire |
| Matériau du boîtier |
PA66 renforcé de fibre de verre pour une robustesse et des performances élevées dans des conditions difficiles |
| Alignement de l'accouplement |
Polarisé pour des connexions sûres et précises |
| Tension de service | 250 VCA/VCC |
| Courant nominal des contacts | Jusqu'à 13 A |
| Plage de température | -55 °C à 125 °C |
| Indice d'inflammabilité UL |
Conforme aux normes UL-94V-0 |
Accédez aux spécifications techniques détaillées et aux informations concernant la mise en oeuvre des connecteurs DEUTSCH DT à capuchon clipsable. Parfait pour les ingénieurs et les professionnels à la recherche de solutions fiables pour les environnements difficiles.
Applications dans le monde réel :
Connecteurs DEUTSCH DT à capuchon clipsable
- Poids lourds et bus : ces connecteurs fournissent les connexions fiables et sécurisées nécessaires au bon fonctionnement des camions, des bus et autres véhicules de flotte, même dans des environnements soumis à de fortes vibrations, afin que vous puissiez compter sur les performances de vos véhicules jour après jour.
- Machines agricoles et de construction : qu'il s'agisse d'un tracteur dans les champs ou d'une excavatrice sur un chantier de construction, ces connecteurs peuvent résister aux conditions poussiéreuses, boueuses et à fortes vibrations, ce qui permet d'éviter les défaillances de connexion susceptibles de perturber vos chantiers.
- Équipement nautique : conçus pour résister à la corrosion due à l'humidité et au brouillard salin, ces connecteurs constiuent un choix solide pour la navigation, la communication et les systèmes d'alimentation sur les bateaux et les équipements nautiques, assurant le fonctionnement fiable des systèmes dans des environnements marins difficiles.
- Camping-cars et véhicules utilitaires : adaptés aux camping-cars, véhicules utilitaires et tout-terrain, ces connecteurs résistent aux éléments extérieurs et aux terrains accidentés, confirmant que vos aventures sont alimentées par des connexions électriques fiables.
- Véhicules d'urgence et spécialisés : pour les camions de pompiers, les ambulances et autres véhicules d'urgence, il est essentiel d'avoir des connexions fiables. Ces connecteurs prennent en charge les systèmes critiques, ajoutant une couche supplémentaire de sécurité et de fiabilité lorsque c'est le plus nécessaire.
- Systèmes d'automatisation et de contrôle industriels : des usines de fabrication aux contrôles d'automatisation, ces connecteurs fonctionnent de manière fiable dans des environnements poussiéreux, humides ou présentant des températures extrêmes, ce qui permet de maintenir les lignes de production en fonctionnement avec moins de maintenance et de temps d'immobilisation.
- Chariots élévateurs et équipements de manutention : excellents pour les chariots élévateurs et autres équipements de manutention, ces connecteurs fournissent des connexions sûres d'alimentation et de signal qui aident à maintenir l'efficacité des opérations des entrepôts et de distribution.
Séries de connecteurs DEUTSCH DT
e
e
e
e
e
e
FAQ
Foire aux questions
Connecteurs DEUTSCH DT à capuchon clipsable
R : Les connecteurs DEUTSCH DT à capuchon clipsable sont conçus pour fournir des connexions sûres et étanches protégées contre la poussière, l'eau et les températures extrêmes. Avec des indices d'étanchéité IP68 et IP6K9K, ils sont conçus pour résister à l'immersion dans l'eau, aux lavages à haute pression et à l'exposition à la poussière, ce qui les rend adaptés aux applications dans des environnements industriels et de transport difficiles. La conception du capuchon à pression offre également une protection supplémentaire pour le joint du fil, ce qui renforce encore la longévité.
R : Oui, les connecteurs DEUTSCH DT à capuchon clipsable sont compatibles avec les gaines thermorétractables, en particulier les versions clipsables plus longues, qui offrent des fonctionnalités supplémentaires d'acheminement des fils. Cela permet aux utilisateurs d'ajouter une couche de protection pour le câblage dans les applications où les câbles peuvent être exposés à des pulvérisations, éclaboussures ou abrasions intenses. L'utilisation de gaines thermorétractables peut aider à augmenter la longévité de la connexion en conditions de fonctionnement difficiles.
R : Oui, les connecteurs DEUTSCH DT à capuchon clipsable sont conçus pour être entièrement compatibles avec tous les connecteurs et interfaces d'accouplement précédents de la série DEUTSCH DT. Cette compatibilité permet de mettre facilement à niveau les systèmes existants sans avoir à changer d'autres composants, assurant ainsi une transition sans difficulté vers la nouvelle conception de connecteurs à capuchon clipsable, tout en maintenant des performances fiables.
Caractéristiques
Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données.
Caractéristiques du type de produit
-
Connecteur mixte et hybride Non
-
Forme du connecteur Rectangulaire, Triangulaire
-
Type de boîtier et de connecteur Boîtier pour bornes femelles, Boîtier pour bornes mâles
-
Système de connecteur Fil à fil
-
Étanche Oui
-
Système de verrouillage principal Intégré dans le boîtier
-
Se connecte à/au Fil et câble
Fonctionnalités de configuration
-
Position de la cavité vide 0
-
Code du joint du connecteur Joint E, Joint N
-
Nombre de positions 2, 3
-
Nombre de rangées 1, 2
Caractéristiques électriques
-
Tension de fonctionnement (VDC) 250
-
Tension de fonctionnement (VAC) 250
-
Tension nominale (V) 12, 24, 48
Caractéristiques du corps
-
Angle de sortie du câble 180°
-
Couleur principale Gris, Noir
Fonctionnalités de contact
-
Type de contact Broche, Support
-
Taille du contact Taille 16
-
Diamètre de la broche d'accouplement (mm) 1.55, 1.59
-
Diamètre de la broche d'accouplement (in) .061, .063
-
Courant nominal du contact (max) (A) 13
Fixation mécanique
-
Alignement de l'accouplement Avec
-
Assurance de position des bornes Non
-
Type d'alignement de l'accouplement Polarisation
-
Serre-câble Ajouter par accessoire, Sans
-
Type de montage Montage sur câble (suspension libre)
Caractéristiques du boîtier
-
Matériau du boîtier PA 66 GF15, PA GF
-
Axe central (pas) (mm) 5.46, 8.66
-
Axe central (pas) (in) .215, .34
Dimensions
-
Diamètres d'isolant compatibles (mm) 2.23 – 3.68, 1.35 – 3.05
-
Diamètres d'isolant compatibles (in) .088 – .145, .053 – .12
-
Largeur (mm) 16.48, 16.6, 17.15, 17.34, 20.17, 21.13, 23.8
-
Largeur (in) .649, .654, .675, .683, .794, .832, .937
-
Hauteur du connecteur (mm) 15.77, 17.02, 17.1, 23.89, 24.71, 34.2
-
Hauteur du connecteur (in) .621, .67, .673, .94, .973, 1.35
-
Espacement de ligne à ligne 7.5 mm [ .295 in ]
-
Longueur (mm) 18.7, 31.2, 36.2, 41.94, 42.2, 45.93, 46.18, 56.67, 57.18
-
Longueur (in) .736, 1.228, 1.425, 1.651, 1.661, 1.808, 1.818, 2.231, 2.251
Conditions d’utilisation
-
Température de fonctionnement (max) 125 °C [ 257 °F ]
-
Plage de température de fonctionnement '-55 – 125 °C [ -67 – 257 °F ]
Fonctionnement/Application
-
Application du circuit Puissance
Normes de l’industrie
-
Indice d'inflammabilité UL Test de flamme de 12 mm conformément à la norme UL-94, UL 94V-0
-
Indice IP IP68, IP6K9K
-
Compatible avec les produits conformes aux normes ou à la réglementation des agences SAE J2030
Caractéristiques de l’emballage
-
Type de conditionnement Boîte, Emballage
-
Quantité par emballage 600, 800, 900, 950, 1000, 1200, 1600
Autre
-
Réparable Oui
-
Fonction d'assurance de position Non
Numéro de référence
-
Référence interne TE CAT-J41-DDSCC
