Consultez les produits ci-dessous pour voir les prix détaillés

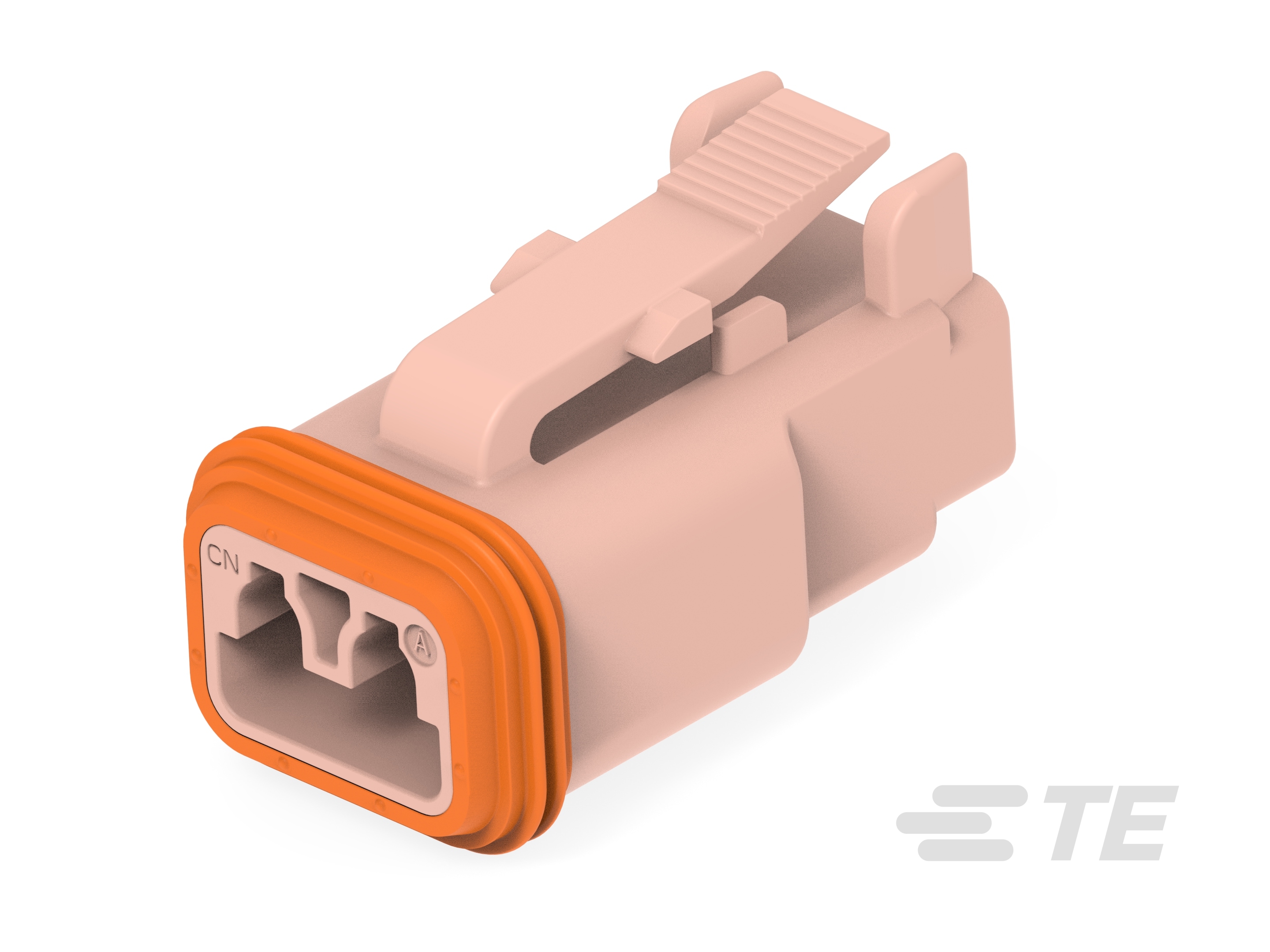

Connecteurs colorés DEUTSCH DT

DEUTSCH DT Color Connectors-CAT-J41-DDCC

Nos connecteurs DEUTSCH DT avec code de couleur sont conçus pour rendre les connexions simples, fiables et faciles à identifier. Disponibles en trois couleurs (marron, bleu et vert), ces connecteurs permettent de repérer et d'adapter rapidement les circuits, afin de réduire les erreurs de connexion et d'assurer le bon déroulement des opérations. Pour une meilleure longévité, nous proposons désormais une version avec un capuchon soudé, ce qui ajoute une protection supplémentaire contre l'usure dans les environnements difficiles. Conçus pour supporter des conditions extrêmes, ces connecteurs résistent aux températures rigoureuses, à la poussière et à l'humidité, ce qui en fait une solution fiable pour les besoins en énergie et en signaux sur de nombreux types de véhicules industriels.

Plus Moins

Caractéristiques du produit

Nombre de positions : 3, 6, 4, 2
Type de boîtier et de connecteur : Boîtier pour bornes mâles, Boîtier pour bornes femelles
Diamètre de la broche d'accouplement : 1.59 mm [ .063 in ]
Système de connecteur : Fil à fil
Axe central (pas) (mm): 4.45, 5.46, 4,47, 8.66, 9.12, 4.44, 10.01
Axe central (pas) (in): .175, .359, .394, .176, .341, .215

Disponible depuis

Produit	N° de pièce TE	Documents	Nombre de positions	Type de boîtier et de connecteur	Axe central (pas)	Nombre de rangées	Couleur principale	Application du circuit	Tension nominale
PLG, 2P, BRN, N, CAP	4-2448100-1	Dessin technique du produit PDF 3D	2	Boîtier pour bornes femelles	5.46 mm	1	Marron	Électricité et signaux	24 V, 48 V, 12 V
DT06-6S-EE06, PLG, 6P, BLU, N, CAP	4-2448106-3	Dessin technique du produit PDF 3D	6	Boîtier pour bornes femelles	9.12 mm	2	Bleu	Électricité et signaux	24 V, 48 V, 12 V
DT04-6P-EE13, RCPT, 6P, GRN, N, CAP	4-2448114-2	Dessin technique du produit PDF 3D	6	Boîtier pour bornes mâles	9.12 mm	2	Vert	Électricité et signaux	24 V, 48 V, 12 V
PLG, 2P, BRN, E, CAP	3-2448100-1	Dessin technique du produit PDF 3D	2	Boîtier pour bornes femelles	5.46 mm	1	Marron	Électricité et signaux	24 V, 48 V, 12 V
DT06-6S-EE13, PLG, 6P, GRN, N, CAP	4-2448106-2	Dessin technique du produit PDF 3D	6	Boîtier pour bornes femelles	9.12 mm	2	Vert	Électricité et signaux	24 V, 48 V, 12 V
DT04-6P-EE18, RCPT, 6P, BRN, E, CAP	3-2448114-1	Dessin technique du produit PDF 3D	6	Boîtier pour bornes mâles	9.12 mm	2	Marron	Électricité et signaux	24 V, 48 V, 12 V
PLG, 2P, GRN, N, CAP	4-2448100-2	Dessin technique du produit PDF 3D	2	Boîtier pour bornes femelles	5.46 mm	1	Vert	Électricité et signaux	24 V, 48 V, 12 V
DT04-2P-EE14, RCPT, 2P, BRN, N, CAP	4-2448108-1	Dessin technique du produit PDF 3D	2	Boîtier pour bornes mâles	5.46 mm	1	Marron	Électricité et signaux	24 V, 48 V, 12 V
PLG, 2P, GRN, E, CAP	3-2448100-2	Dessin technique du produit PDF 3D	2	Boîtier pour bornes femelles	5.46 mm	1	Vert	Électricité et signaux	24 V, 48 V, 12 V
DT06-4S-EE17, PLG, 4P, BLU, E, CAP	3-2448104-3	Dessin technique du produit PDF 3D	4	Boîtier pour bornes femelles	4.45 mm	2	Bleu	Électricité et signaux	24 V, 48 V, 12 V
DT04-2P-EE06, RCPT, 2P, BLU, N, CAP	4-2448108-3	Dessin technique du produit PDF 3D	2	Boîtier pour bornes mâles	5.46 mm	1	Bleu	Électricité et signaux	24 V, 48 V, 12 V
DT04-4P-EE06, RCPT, 4P, BLU, N, CAP	4-2448112-3	Dessin technique du produit PDF 3D	4	Boîtier pour bornes mâles	4.45 mm	2	Bleu	Électricité et signaux	24 V, 48 V, 12 V
DT04-6P-EE14, RCPT, 6P, BRN, N, CAP	4-2448114-1	Dessin technique du produit PDF 3D	6	Boîtier pour bornes mâles	9.12 mm	2	Marron	Électricité et signaux	24 V, 48 V, 12 V
DT04-6P-EE17, RCPT, 6P, BLU, E, CAP	3-2448114-3	Dessin technique du produit PDF 3D	6	Boîtier pour bornes mâles	9.12 mm	2	Bleu	Électricité et signaux	24 V, 48 V, 12 V
DT04-2P-TE03, RCPT, 2P, GRN, E	1-2448108-2	Dessin technique du produit PDF 3D	2	Boîtier pour bornes mâles	5.46 mm	1	Vert	Puissance	250 V
DT06-6S-EE17, PLG, 6P, BLU, E, CAP	3-2448106-3	Dessin technique du produit PDF 3D	6	Boîtier pour bornes femelles	9.12 mm	2	Bleu	Électricité et signaux	24 V, 48 V, 12 V
PLG, 3P, GRN, N, CAP	4-2448102-2	Dessin technique du produit PDF 3D	3	Boîtier pour bornes femelles	10.01 mm	-	Vert	Électricité et signaux	24 V, 48 V, 12 V
DT06-4S-EE14, PLG, 4P, BRN, N, CAP	4-2448104-1	Dessin technique du produit PDF 3D	4	Boîtier pour bornes femelles	4.45 mm	2	Marron	Électricité et signaux	24 V, 48 V, 12 V
DT04-2P-EE13, RCPT, 2P, GRN, N, CAP	4-2448108-2	Dessin technique du produit PDF 3D	2	Boîtier pour bornes mâles	5.46 mm	1	Vert	Électricité et signaux	24 V, 48 V, 12 V
DT04-6P-EE16, RCPT, 6P, GRN, E, CAP	3-2448114-2	Dessin technique du produit PDF 3D	6	Boîtier pour bornes mâles	9.12 mm	2	Vert	Électricité et signaux	24 V, 48 V, 12 V
DT04-6P-EE06, RCPT, 6P, BLU, N, CAP	4-2448114-3	Dessin technique du produit PDF 3D	6	Boîtier pour bornes mâles	9.12 mm	2	Bleu	Électricité et signaux	24 V, 48 V, 12 V
DT04-3P-EE16, RCPT, 3P, GRN, E, CAP	3-2448110-2	Dessin technique du produit PDF 3D	3	Boîtier pour bornes mâles	10.01 mm	-	Vert	Électricité et signaux	24 V, 48 V, 12 V
PLG, 3P, BRN, E, CAP	3-2448102-1	Dessin technique du produit PDF 3D	3	Boîtier pour bornes femelles	10.01 mm	-	Marron	Électricité et signaux	24 V, 48 V, 12 V
DT04-2P-EE16, RCPT, 2P, GRN, E, CAP	3-2448108-2	Dessin technique du produit PDF 3D	2	Boîtier pour bornes mâles	5.46 mm	1	Vert	Électricité et signaux	24 V, 48 V, 12 V
PLG, 3P, BRN, N, CAP	4-2448102-1	Dessin technique du produit PDF 3D	3	Boîtier pour bornes femelles	10.01 mm	-	Marron	Électricité et signaux	24 V, 48 V, 12 V
DT04-4P-EE13, RCPT, 4P, GRN, N, CAP	4-2448112-2	Dessin technique du produit PDF 3D	4	Boîtier pour bornes mâles	4.45 mm	2	Vert	Électricité et signaux	24 V, 48 V, 12 V
DT04-3P-EE13, RCPT, 3P, GRN, N, CAP	4-2448110-2	Dessin technique du produit PDF 3D	3	Boîtier pour bornes mâles	10.01 mm	-	Vert	Électricité et signaux	24 V, 48 V, 12 V
DT04-3P-EE18, RCPT, 3P, BRN, E, CAP	3-2448110-1	Dessin technique du produit PDF 3D	3	Boîtier pour bornes mâles	10.01 mm	-	Marron	Électricité et signaux	24 V, 48 V, 12 V
DT06-4S-EE06, PLG, 4P, BLU, N, CAP	4-2448104-3	Dessin technique du produit PDF 3D	4	Boîtier pour bornes femelles	4.45 mm	2	Bleu	Électricité et signaux	24 V, 48 V, 12 V
DT06-6S-EE14, PLG, 6P, BRN, N, CAP	4-2448106-1	Dessin technique du produit PDF 3D	6	Boîtier pour bornes femelles	9.12 mm	2	Marron	Électricité et signaux	24 V, 48 V, 12 V
DT06-4S-EE18, PLG, 4P, BRN, E, CAP	3-2448104-1	Dessin technique du produit PDF 3D	4	Boîtier pour bornes femelles	4.45 mm	2	Marron	Électricité et signaux	24 V, 48 V, 12 V
DT04-6P-TN07, RCPT, 6P, BLU, N	2-2448114-3	Dessin technique du produit PDF 3D	6	Boîtier pour bornes mâles	4.45 mm	2	Bleu	Puissance	250 V
DT06-2S-TE07, PLG, 2S, BLU, E	1-2448100-3	Dessin technique du produit PDF 3D	2	Boîtier pour bornes femelles	5.46 mm	1	Bleu	Puissance	250 V
DT04-2P-EE18, RCPT, 2P, BRN, E, CAP	3-2448108-1	Dessin technique du produit PDF 3D	2	Boîtier pour bornes mâles	5.46 mm	1	Marron	Électricité et signaux	24 V, 48 V, 12 V
DT06-2S-TE03, PLG, 2S, GRN, E	1-2448100-2	Dessin technique du produit PDF 3D	2	Boîtier pour bornes femelles	5.46 mm	1	Vert	Puissance	250 V
DT06-6S-TE03, PLG, 6S, GRN, E	1-2448106-2	Dessin technique du produit PDF 3D	6	Boîtier pour bornes femelles	4.44 mm	2	Vert	Puissance	250 V
DT04-4P-TE07, RCPT, 4P, BLU, E	1-2448112-3	Dessin technique du produit PDF 3D	4	Boîtier pour bornes mâles	4,47 mm	2	Bleu	Puissance	250 V
DT06-3S-TE09, PLG, 3S, BRN, E	1-2448102-1	Dessin technique du produit PDF 3D	3	Boîtier pour bornes femelles	8.66 mm	2	Marron	Puissance	250 V
DT06-3S-TE03, PLG, 3S, GRN, E	1-2448102-2	Dessin technique du produit PDF 3D	3	Boîtier pour bornes femelles	8.66 mm	2	Vert	Puissance	250 V
DT06-4S-TE07, PLG, 4S, BLU, E	1-2448104-3	Dessin technique du produit PDF 3D	4	Boîtier pour bornes femelles	4.44 mm	2	Bleu	Puissance	250 V
DT04-2P-TE07, RCPT, 2P, BLU, E	1-2448108-3	Dessin technique du produit PDF 3D	2	Boîtier pour bornes mâles	5.46 mm	1	Bleu	Puissance	250 V
DT04-3P-TE03, RCPT, 3P, GRN, E	1-2448110-2	Dessin technique du produit PDF 3D	3	Boîtier pour bornes mâles	8.66 mm	2	Vert	Puissance	250 V
DT06-2S-TE09, PLG, 2S, BRN, E	1-2448100-1	Dessin technique du produit PDF 3D	2	Boîtier pour bornes femelles	5.46 mm	1	Marron	Puissance	250 V
DT06-4S-TE03, PLG, 4S, GRN, E	1-2448104-2	Dessin technique du produit PDF 3D	4	Boîtier pour bornes femelles	4.44 mm	2	Vert	Puissance	250 V
DT04-3P-TE09, RCPT, 3P, BRN, E	1-2448110-1	Dessin technique du produit PDF 3D	3	Boîtier pour bornes mâles	8.66 mm	2	Marron	Puissance	250 V
DT04-6P-TE09, RCPT, 6P, BRN, E	1-2448114-1	Dessin technique du produit PDF 3D	6	Boîtier pour bornes mâles	4.45 mm	2	Marron	Puissance	250 V
DT04-6P-TE07, RCPT, 6P, BLU, E	1-2448114-3	Dessin technique du produit PDF 3D	6	Boîtier pour bornes mâles	4.45 mm	2	Bleu	Puissance	250 V
DT04-6P-TN03, RCPT, 6P, GRN, N	2-2448114-2	Dessin technique du produit PDF 3D	6	Boîtier pour bornes mâles	4.45 mm	2	Vert	Puissance	250 V
DT04-2P-TE09, RCPT, 2P, BRN, E	1-2448108-1	Dessin technique du produit PDF 3D	2	Boîtier pour bornes mâles	5.46 mm	1	Marron	Puissance	250 V
DT06-6S-TE09, PLG, 6S, BRN, E	1-2448106-1	Dessin technique du produit PDF 3D	6	Boîtier pour bornes femelles	4.44 mm	2	Marron	Puissance	250 V

Aperçu

Principaux avantages :

Connecteurs colorés DEUTSCH DT

Identification rapide et facile des circuits : avec trois options de couleurs distinctes (marron, bleu et vert), nos connecteurs facilitent l'identification et le raccordement des circuits sur place. Cette fonctionnalité peut permettre de limiter les erreurs de câblage et par conséquent d'accélérer et de simplifier la maintenance.

Durabilité accrue grâce au capuchon soudé : notre nouvelle option de capuchon soudé offre une protection supplémentaire pour les connecteurs utilisés dans des applications exigeantes. Cela signifie que vous bénéficiez d'une plus grande tranquillité d'esprit, en sachant que vos connexions sont sécurisées et conçues pour durer.

Performances fiables dans les environnements difficiles : conçus pour des températures extrêmes, de -55 °C à +125 °C, et avec des niveaux élevés de protection contre la poussière et l'humidité (jusqu'à IP68, IP6K9K), ces connecteurs fonctionnent de manière fiable, même dans les conditions les plus difficiles.

Transfert de puissance robuste et fiable : dotés de contacts DEUTSCH de taille 16, ces connecteurs sont conçus pour gérer jusqu'à 13 ampères, ce qui vous permet de vous assurer que vos besoins en matière d'alimentation et de signaux sont couverts avec une fiabilité constante.

Des options flexibles pour tous les besoins : disponibles dans plusieurs positions, tailles et options d'étanchéité, ces connecteurs offrent la polyvalence dont vous avez besoin pour une large gamme d'applications fil-à-fil dans les secteurs du transport, de l'agriculture et de l'industrie lourde.

Améliorez vos câblages avec les connecteurs colorés DEUTSCH DT, désormais disponibles avec des options de capuchons à souder pour une protection renforcée contre les conditions les plus difficiles.

Principales caractéristiques :

Connecteurs colorés DEUTSCH DT

Caractéristiques	Descriptions
Système de connecteurs	Connexions fil-à-fil
Tailles de position	Disponible en 2, 3, 4 et 6 positions
Couleurs disponibles	Marron, bleu et vert
Joints d'étanchéité	Options de joints E et N, permettant d'atteindre les niveaux d'étanchéité IP67, IP68 et IP6K9K pour une protection renforcée contre la poussière et l'humidité
Capuchon soudé	Les nouveaux modèles avec un capuchon soudé offrent une durabilité accrue et une protection sûre dans les applications exigeantes
Plage de températures	Fonctionne de -55 °C à +125 °C, adapté aux conditions extrêmes
Système de contact	Utilise des contacts DEUTSCH de taille 16, d'une capacité nominale allant jusqu'à 13 A pour un transfert d'alimentation fiable
Tension nominale	Convient pour 12 V, 24 V, 48 V et jusqu'à 250 V, prenant en charge les applications CA et CC
Indice d'inflammabilité	Les matériaux du boîtier sont conformes aux normes UL94 V-0, améliorant la sécurité dans les environnements exigeants
Alignement de l'accouplement	La conception polarisée permet un raccordement et un alignement sûrs pendant l'installation
Matériau du boîtier	Fabriqué à partir de PA GF, connu pour sa résistance dans les conditions difficiles
Type de montage	Montage sur câble et libre, offrant des options d'installation flexibles pour des applications variées

Applications dans le monde réel :

Connecteurs colorés DEUTSCH DT

Poids lourds et bus : nos connecteurs colorés DEUTSCH DT sont essentiels dans le monde exigeant des poids lourds et des bus. Ils sont conçus pour résister aux chocs, aux vibrations et aux conditions météorologiques extrêmes que ces véhicules rencontrent quotidiennement. Qu'il s'agisse de connecter le câblage dans le moteur, la cabine ou le long du châssis, ces connecteurs fournissent des connexions fiables et étanches qui assurent le bon fonctionnement de l'ensemble. Les codes de couleur permettent aux techniciens d'identifier rapidement les circuits, ce qui réduit le temps de maintenance et permet d'éviter les erreurs de connexion sur les systèmes de câblage complexes.

Véhicules de construction et agricole : des tracteurs aux bulldozers, les véhicules de construction et agricole ont besoin de connecteurs capables de résister. Les connecteurs colorés DEUTSCH DT résistent à la boue, à la poussière, à l'eau et aux manipulations brutales, offrant des connexions solides dans les conditions les plus difficiles. Avec un courant nominal élevé allant jusqu'à 13 ampères, ils peuvent alimenter des machines exigeantes en toute fiabilité, tandis que la protection IP68 et IP6K9K empêche l'humidité et la saleté de pénétrer, ce qui permet des performances à long terme en extérieur.

Chariots élévateurs et équipements de manutention : dans les entrepôts très fréquentés, où les chariots élévateurs sont constamment en mouvement, nos connecteurs fournissent des connexions fiables et nécessitant peu d'entretien qui aident à préserver l'efficacité des opérations. Leur résistance à la poussière et aux vibrations leur permet de répondre aux exigences des entrepôts où les activités logistiques se déroulent à un rythme soutenu. De plus, grâce au code de couleur, les techniciens peuvent identifier rapidement les circuits, ce qui simplifie les réparations et réduit les temps d'immobilisation.

Véhicules spécialisés et d'intervention d'urgence : lorsqu'il s'agit de véhicules d'urgence comme les ambulances et les camions de pompiers, des connexions électriques fiables sont cruciales. Les connecteurs colorés DEUTSCH DT sont conçus pour que les systèmes critiques soient alimentés, même dans le cadre de conditions météorologiques difficiles. La conception étanche empêche l'humidité de pénétrer et les connecteurs avec un code de couleur aident à prévenir les erreurs de câblage, ce qui est très précieux lorsque des réparations doivent être effectuées rapidement dans des situations délicates.

Véhicules de loisirs et nautiques : pour les bateaux, les véhicules de loisirs et les véhicules tout-terrain, nos connecteurs fournissent la fiabilité et la résistance à l'eau nécessaires pour les aventures en plein air. Que vous naviguiez en eau salée ou que vous parcouriez des pistes boueuses ou rocheuses, les connecteurs colorés DEUTSCH DT offrent des connexions résistantes à la corrosion et aux éléments. Les codes de couleur simplifient l'entretien et vous permettent de passer moins de temps sur les réparations et plus de temps à profiter du voyage.

Équipement d'exploitation minière et d'extraction des ressources : les environnements miniers sont parmi les plus difficiles, avec des machines lourdes fonctionnant dans des conditions humides et poussiéreuses. Nos connecteurs offrent la durabilité et la protection nécessaires pour maintenir des connexions solides dans ce cadre exigeant. Leur grande durabilité et leur facilité d'identification signifient que les systèmes de câblage restent fiables, même dans des conditions extrêmes, ce qui permet de minimiser les temps d'immobilisation et les pannes inattendues des équipements.

Brochure

Connecteurs colorés DEUTSCH DT (anglais)

Nous proposons désormais des connecteurs fil-à-fil DEUTSCH DT de 2 à 6 positions dans trois nouvelles options de couleurs. Ces nouvelles couleurs offrent un codage visuelle simple mais très efficace qui permet d'éviter les erreurs de connexions et d'identifier les différents systèmes.

FAQ

Foire aux questions

Connecteurs colorés DEUTSCH DT

Q : Comment les options de couleurs des connecteurs DEUTSCH DT permettent-elles d'identifier les circuits ?

R : Les connecteurs colorés DEUTSCH DT sont disponibles en trois couleurs (marron, bleu et vert), ce qui facilite l'identification visuelle des circuits. Ce codage de couleur limite le risque d'erreurs de câblage lors de l'installation et de la maintenance en aidant les utilisateurs à reconnaître rapidement les différents circuits. Les options de couleur sont particulièrement avantageuses dans les systèmes de câblage complexes où une identification rapide peut faire gagner du temps et réduire les erreurs.

Q : Quels avantages le capuchon soudé offre-t-il sur les connecteurs colorés DEUTSCH DT ?

R : Le capuchon à souder en option pour les connecteurs colorés DEUTSCH DT ajoute un degré supplémentaire de durabilité et de protection. Il est adapté aux applications très exigeantes situées dans des environnements difficiles. Le capuchon à souder contribue à protéger la connexion des impacts externes, de l'abrasion et des contaminants potentiels, améliorant ainsi la résistance du connecteur à l'usure. Cette caractéristique le rend particulièrement utile dans les applications où les connecteurs sont exposés à des conditions difficiles, par exemple dans les domaines de la construction, de l'exploitation minière et de l'agriculture. Elle garantit des performances fiables et une durée de vie plus longue.

Q : Qu'est-ce qu'un connecteur DT ?

R : Les connecteurs DEUTSCH DT étanches sont conçus pour les applications câble à câble, câble à carte et câble à appareil. Les connecteurs DT sont utilisés dans des applications en environnement difficile où une simple petite dégradation de la connexion peut s'avérer critique.

CONSULTER D'AUTRES QUESTIONS FRÉQUENTES

Caractéristiques

Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données.

Autre

Réparable Oui
Fonction d'assurance de position Non
Conformité RoHS de l'UE Conforme
Conformité aux VLE de l'UE Conforme

Caractéristiques de l’emballage

Type de conditionnement Boîte
Quantité par emballage 1200, 600, 850, 1800, 1000, 900, 1400, 700

Caractéristiques électriques

Tension de fonctionnement (VDC) 250
Tension de fonctionnement (VAC) 250
Tension nominale (V) 24, 12, 48, 250

Fonctionnalités de contact

Type de contact Support, Broche
Taille du contact Taille 16
Diamètre de la broche d'accouplement 1.59 mm [ .063 in ]
Courant nominal du contact (max) (A) 13

Dimensions

Hauteur du connecteur (mm) 15.77, 17.02, 19.71, 24.71, 24.16, 23.73, 22.63, 18.39
Hauteur du connecteur (in) .891, .934, .776, .724, .973, .621, .67, .951
Espacement de ligne à ligne (mm) 9.12, 4.45
Espacement de ligne à ligne (in) .359, .175
Longueur (mm) 43.38, 28.4, 45.92, 30.94, 43.13
Longueur (in) 1.118, 1.808, 1.218, 1.708, 1.698
Diamètres d'isolant compatibles (mm) 2.23 – 3.68, 1.35 – 3.05
Diamètres d'isolant compatibles (in) .088 – .145, .053 – .12, .087 – .144
Largeur (mm) 18.19, 15.01, 21.13, 18.37, 17.15, 11.01, 20.83
Largeur (in) .716, .675, .723, .832, .591, .82

Caractéristiques du boîtier

Matériau du boîtier PA GF
Axe central (pas) (mm) 4.45, 5.46, 4,47, 8.66, 9.12, 4.44, 10.01
Axe central (pas) (in) .175, .359, .394, .176, .341, .215

Fonctionnalités de configuration

Code du joint du connecteur Joint N, Joint E
Position de la cavité vide 0
Nombre de positions 3, 6, 4, 2
Nombre de rangées 2, 1

Caractéristiques du type de produit

Forme du connecteur Triangulaire, Rectangulaire
Connecteur mixte et hybride Non
Type de boîtier et de connecteur Boîtier pour bornes mâles, Boîtier pour bornes femelles
Système de connecteur Fil à fil
Étanche Oui
Système de verrouillage principal Intégré dans le boîtier
Se connecte à/au Fil et câble

Normes de l’industrie

Indice d'inflammabilité UL Test de flamme de 12 mm conformément à la norme UL-94
Compatible avec les produits conformes aux normes ou à la réglementation des agences SAE J2030
Indice IP IP6K9K, IP68

Fixation mécanique

Assurance de position des bornes Oui, Non
Type d'alignement de l'accouplement Polarisé
Serre-câble Ajouter par accessoire
Alignement de l'accouplement Avec
Type de montage Montage sur câble (suspension libre)

Caractéristiques du corps

Angle de sortie du câble 180°
Couleur principale Marron, Vert, Bleu

Conditions d’utilisation

Température de fonctionnement (max) 125 °C [ 257 °F ]
Plage de température de fonctionnement -55 – 125 °C [ -67 – 257 °F ]

Fonctionnement/Application

Application du circuit Électricité et signaux, Puissance

Numéro de référence

Référence interne TE CAT-J41-DDCC
