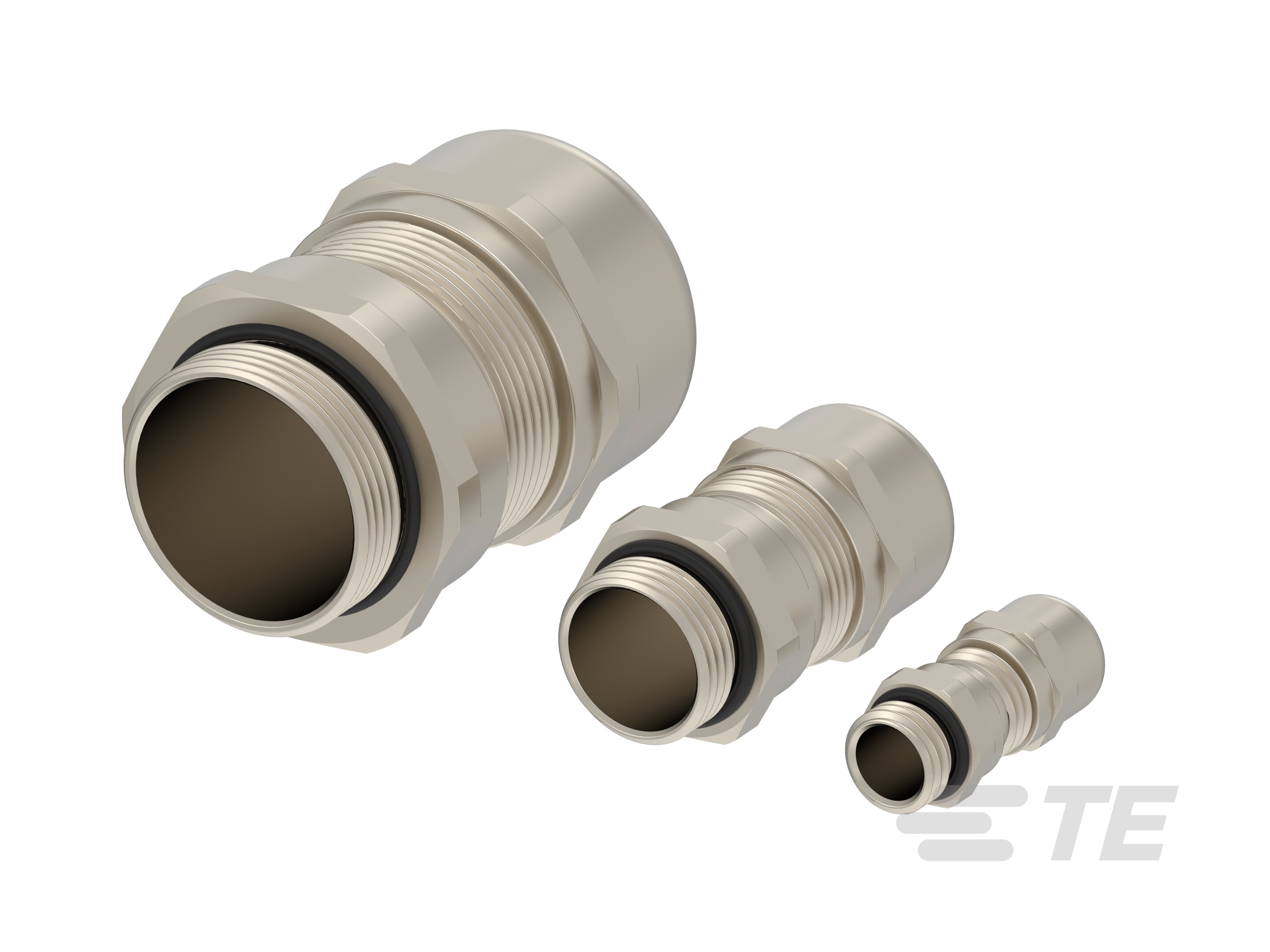

EMC Cable Gland For Railway

EMC Cable Gland For Railway-CAT-AB0-E1606

詳細表示標準

デジタル版データシート|

製品の特長

ケーブルグランドの製品タイプ : ケーブルグランド
ケーブルグランドおよびアクセサリスタイル : 耐振性 EMC (鉄道)
一次製品の材料 : 黄銅
クランピング径の範囲 (mm): 16 – 25, 3 – 6.5, 5 – 10, 6 – 12, 10 – 18, 7.5 – 14, 22 – 32
一次製品のめっき材料 : ニッケル

より入手可能

製品	TE製品番号:	文書	クランピング径の範囲	外側のねじ山のサイズ	ねじ山の長さ
EM-RG-M25-MET-A	1SNG606005R0000	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	10 – 18 mm	M25 x 1.5	8 mm
EM-RG-M32-MET-A	1SNG606006R0000	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	16 – 25 mm	M32	9 mm
EM-RG-M40-MET-A	1SNG606007R0000	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	22 – 32 mm	M40	9 mm
EM-RG-M20-MET-A	1SNG606003R0000	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	6 – 12 mm	M20 x 1.5	6 mm
EM-RG-M12-MET-A	1SNG606001R0000	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	3 – 6.5 mm	M12 x 1.5	6 mm
EM-RG-M16-MET-A	1SNG606002R0000	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	5 – 10 mm	M16 x 1.5	6 mm
EM-RG-M20-MET-B	1SNG606004R0000	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	7.5 – 14 mm	M20 x 1.5	8 mm

仕様と特徴

製品情報をご確認くださいまたは認証機関による最新情報に関しましてはお問い合わせください。

製品のタイプの特徴

ケーブルグランドの製品タイプ ケーブルグランド
ケーブルグランドおよびアクセサリスタイル 耐振性 EMC (鉄道)
防水性はい

ボディの特徴

一次製品の材料黄銅
一次製品のめっき材料 ニッケル

寸法

クランピング径の範囲 (mm) 16 – 25, 3 – 6.5, 5 – 10, 6 – 12, 10 – 18, 7.5 – 14, 22 – 32
外側のねじ山のサイズ M12 x 1.5, M16 x 1.5, M20 x 1.5, M25 x 1.5, M32, M40
ねじ山の長さ (mm) 6, 8, 9

使用条件

使用温度範囲 -40 – 100 °C [ -40 – 212 °F ]

業界スタンダード

IP 定格 IP68

実装の特徴

実装方法 Bag

参照番号

TE用番号 CAT-AB0-E1606

関連資料

データシート/カタログページ

Catalog - ENTRELEC Cable Glands pdf 英語
