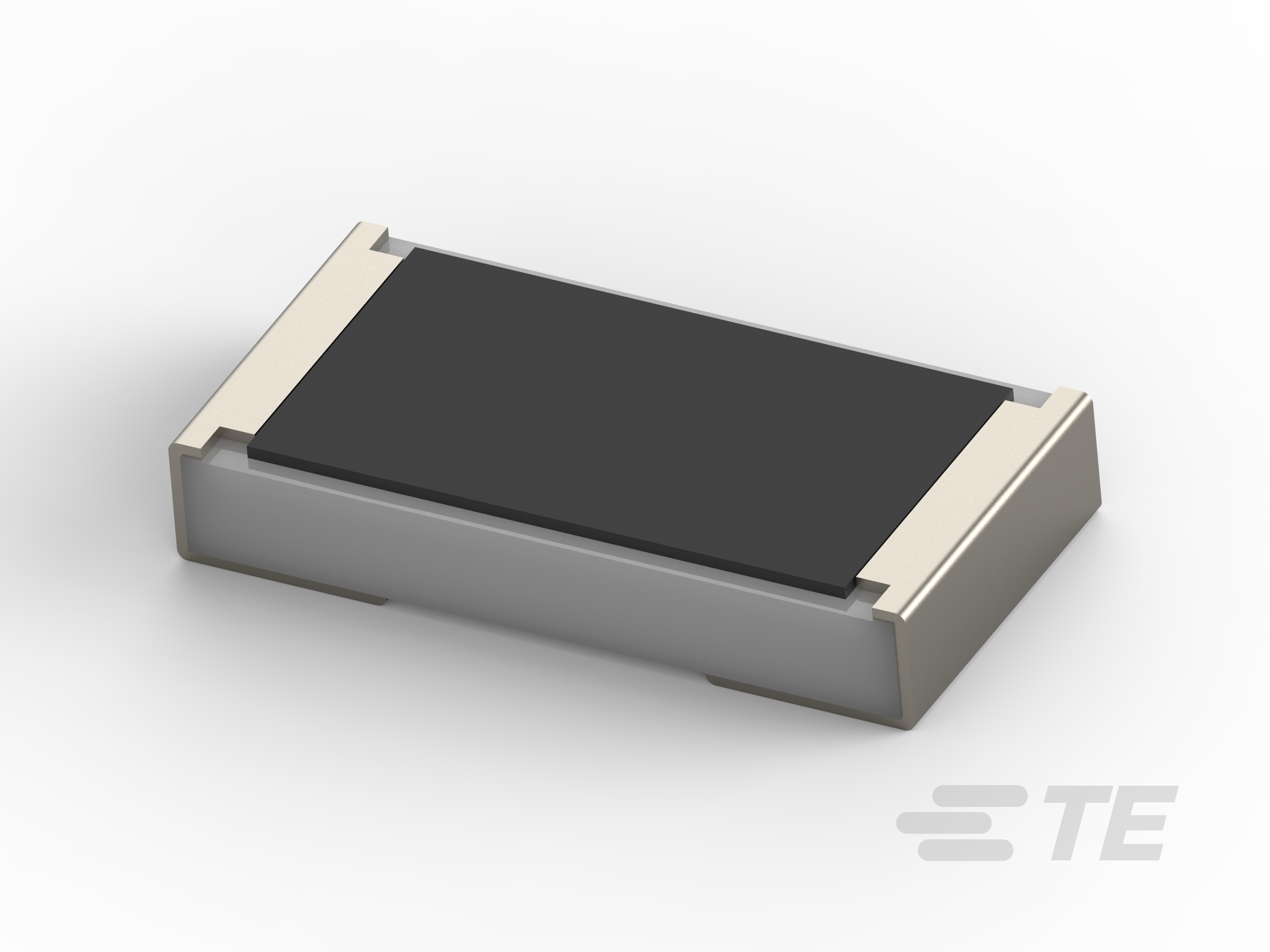

SMD パワーレジスタ: 3 ワット、公差 1%

CGS 3522

SMD チップ抵抗器の 3522 シリーズは、低コストの高電力デバイス (3W) で、AEC-Q200 規格に準拠しており、大量の自動配置に適しているため、自動車用途にも理想的な製品です。

詳細表示標準

製品の特長

抵抗値 (Ω): 270K, 16K, 220, 180K, 3.3K, 33K, 51, 56K, 130K, 390, 2.2, 75, 68K, 47K, 10, 2.7K, 120, 62, 18, 3.6K, 2.4K, 430K, 62K, 8.2K, 13K, 820, 560K, 620, 680, 6.2K, 13, 91, 24K, 300, 47, 1.8K, 91K, 68, 1.5K, 4.3K, 2K, 2.2K, 330, 4.7, 1.2, 510K, 22, 16, 180, 1K, 330K, 300K, 1, 36, 30K, 1M, 36K, 160K, 12K, 75K, 27K, 15, 11, 240, 30, 33, 100K, 3K, 680K, 750, 470, 1.6K, 560, 11K, 470K, 1.3K, 390K, 1.8, 3.3, 7.5K, 51K, 430, 39, 22K, 110K, 910, 240K, 130, 100, 82, 200, 910K, 8.2, 3.9K, 43, 150, 110, 270, 12, 820K, 360, 5.6, 20K, 82K, 220K, 56, 10K, 1.2K, 750K, 200K, 5.1K, 0, 39K, 20, 2.7, 18K, 120K, 360K, 6.8K, 1.1K, 3.9, 1.5, 510, 5.6K, 6.8, 4.7K, 27, 620K, 150K, 9.1K, 24, 160, 43K, 15K
抵抗器のタイプ : パワーレジスタ
エレメントのタイプ : 厚膜
パッケージのサイズコード : 2512
電力定格 (W): 3

より入手可能

製品	TE製品番号:	文書	抵抗値	抵抗クラス	パッシブ部品の公差	温度係数	EU ELV 準拠
3522 330K 1% 3W	1-2176232-0	3D \u30E2\u30C7\u30EB	330K Ω	1kΩ – 1MΩ	1 %	±100 ppm/°C	準拠、適用除外あり
3522 390K 1% 3W	1-2176232-2	3D \u30E2\u30C7\u30EB	390K Ω	1kΩ – 1MΩ	1 %	±100 ppm/°C	準拠、適用除外あり
3522 510K 1% 3W	1-2176232-5	3D \u30E2\u30C7\u30EB	510K Ω	1kΩ – 1MΩ	1 %	±100 ppm/°C	準拠、適用除外あり
3522 560K 1% 3W	1-2176232-6	3D \u30E2\u30C7\u30EB	560K Ω	1kΩ – 1MΩ	1 %	±100 ppm/°C	準拠、適用除外あり
3522 5R6 5% 3W	1-2176230-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	5.6 Ω	最大 1kΩ	5 %	±400 ppm/°C	非準拠
3522 6R8 5% 3W	1-2176230-2	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	6.8 Ω	最大 1kΩ	5 %	±400 ppm/°C	準拠、適用除外あり
3522 24R 1% 3W	1-2176231-0	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	24 Ω	最大 1kΩ	1 %	±100 ppm/°C	準拠、適用除外あり
3522 56R 1% 3W	1-2176231-9	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	56 Ω	最大 1kΩ	1 %	±100 ppm/°C	非準拠
3522 8R2 5% 3W	1-2176230-3	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	8.2 Ω	最大 1kΩ	5 %	±400 ppm/°C	非準拠
3522 15R 5% 3W	1-2176230-6	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	15 Ω	最大 1kΩ	5 %	±100 ppm/°C	準拠、適用除外あり
3522 360K 1% 3W	1-2176232-1	3D \u30E2\u30C7\u30EB	360K Ω	1kΩ – 1MΩ	1 %	±100 ppm/°C	準拠、適用除外あり
3522 470K 1% 3W	1-2176232-4	3D \u30E2\u30C7\u30EB	470K Ω	1kΩ – 1MΩ	1 %	±100 ppm/°C	準拠、適用除外あり
3522 750K 1% 3W	1-2176232-9	3D \u30E2\u30C7\u30EB	750K Ω	1kΩ – 1MΩ	1 %	±100 ppm/°C	準拠、適用除外あり
3522 27R 1% 3W	1-2176231-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	27 Ω	最大 1kΩ	1 %	±100 ppm/°C	準拠、適用除外あり
3522 36R 1% 3W	1-2176231-4	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	36 Ω	最大 1kΩ	1 %	±100 ppm/°C	準拠、適用除外あり
3522 47R 1% 3W	1-2176231-7	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	47 Ω	最大 1kΩ	1 %	±100 ppm/°C	準拠、適用除外あり
3522 620K 1% 3W	1-2176232-7	3D \u30E2\u30C7\u30EB	620K Ω	1kΩ – 1MΩ	1 %	±100 ppm/°C	準拠、適用除外あり
3522 680K 1% 3W	1-2176232-8	3D \u30E2\u30C7\u30EB	680K Ω	1kΩ – 1MΩ	1 %	±100 ppm/°C	準拠、適用除外あり
3522 120R 5% 3W	2-2176230-7	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	120 Ω	最大 1kΩ	5 %	±100 ppm/°C	準拠、適用除外あり
3522 75R 1% 3W	2-2176231-2	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	75 Ω	最大 1kΩ	1 %	±100 ppm/°C	準拠、適用除外あり
3522 1M0 1% 3W	2-2176232-2	3D \u30E2\u30C7\u30EB	1M Ω	1MΩ – 1GΩ	1 %	±100 ppm/°C	準拠、適用除外あり
3522 82R 1% 3W	2-2176231-3	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	82 Ω	最大 1kΩ	1 %	±100 ppm/°C	非準拠
3522 91R 1% 3W	2-2176231-4	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	91 Ω	最大 1kΩ	1 %	±100 ppm/°C	準拠、適用除外あり
3522 110R 1% 3W	2-2176231-6	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	110 Ω	最大 1kΩ	1 %	±100 ppm/°C	準拠、適用除外あり
3522 100R 1% 3W	2-2176231-5	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	100 Ω	最大 1kΩ	1 %	±100 ppm/°C	非準拠
3522 120R 1% 3W	2-2176231-7	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	120 Ω	最大 1kΩ	1 %	±100 ppm/°C	準拠、適用除外あり
3522 30R 1% 3W	1-2176231-2	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	30 Ω	最大 1kΩ	1 %	±100 ppm/°C	準拠、適用除外あり
3522 39R 1% 3W	1-2176231-5	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	39 Ω	最大 1kΩ	1 %	±100 ppm/°C	準拠、適用除外あり
3522 43R 1% 3W	1-2176231-6	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	43 Ω	最大 1kΩ	1 %	±100 ppm/°C	非準拠
3522 430K 1% 3W	1-2176232-3	3D \u30E2\u30C7\u30EB	430K Ω	1kΩ – 1MΩ	1 %	±100 ppm/°C	準拠、適用除外あり
3522 10R 5% 3W	1-2176230-4	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	10 Ω	最大 1kΩ	5 %	±400 ppm/°C	準拠、適用除外あり
3522 33R 1% 3W	1-2176231-3	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	33 Ω	最大 1kΩ	1 %	±100 ppm/°C	準拠、適用除外あり
3522 16R 1% 3W	2176231-6	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	16 Ω	最大 1kΩ	1 %	±100 ppm/°C	非準拠
3522 270K 1% 3W	2176232-8	3D \u30E2\u30C7\u30EB	270K Ω	1kΩ – 1MΩ	1 %	±100 ppm/°C	準拠、適用除外あり
3522 180R 1% 3W	3-2176231-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	180 Ω	最大 1kΩ	1 %	±100 ppm/°C	非準拠
3522 270R 1% 3W	3-2176231-5	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	270 Ω	最大 1kΩ	1 %	±100 ppm/°C	非準拠
3522 2R7 5% 3W	2176230-7	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	2.7 Ω	最大 1kΩ	5 %	±400 ppm/°C	準拠、適用除外あり
3522 150K 1% 3W	2176232-2	3D \u30E2\u30C7\u30EB	150K Ω	1kΩ – 1MΩ	1 %	±100 ppm/°C	準拠、適用除外あり
3522 0R0 5% 3W	2176230-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	0 Ω	最大 1kΩ	5 %	±400 ppm/°C	準拠、適用除外あり
3522 22R 1% 3W	2176231-9	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	22 Ω	最大 1kΩ	1 %	±100 ppm/°C	準拠、適用除外あり
3522 130K 1% 3W	2176232-1	3D \u30E2\u30C7\u30EB	130K Ω	1kΩ – 1MΩ	1 %	±100 ppm/°C	準拠、適用除外あり
3522 300K 1% 3W	2176232-9	3D \u30E2\u30C7\u30EB	300K Ω	1kΩ – 1MΩ	1 %	±100 ppm/°C	準拠、適用除外あり
3522 150R 1% 3W	2-2176231-9	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	150 Ω	最大 1kΩ	1 %	±100 ppm/°C	非準拠
3522 130R 1% 3W	2-2176231-8	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	130 Ω	最大 1kΩ	1 %	±100 ppm/°C	非準拠
3522 820K 1% 3W	2-2176232-0	3D \u30E2\u30C7\u30EB	820K Ω	1kΩ – 1MΩ	1 %	±100 ppm/°C	準拠、適用除外あり
3522 910K 1% 3W	2-2176232-1	3D \u30E2\u30C7\u30EB	910K Ω	1kΩ – 1MΩ	1 %	±100 ppm/°C	準拠、適用除外あり
3522 20R 1% 3W	2176231-8	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	20 Ω	最大 1kΩ	1 %	±100 ppm/°C	準拠、適用除外あり
3522 200K 1% 3W	2176232-5	3D \u30E2\u30C7\u30EB	200K Ω	1kΩ – 1MΩ	1 %	±100 ppm/°C	準拠、適用除外あり
3522 160R 1% 3W	3-2176231-0	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	160 Ω	最大 1kΩ	1 %	±100 ppm/°C	準拠、適用除外あり
3522 270R 5% 3W	3-2176230-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	270 Ω	最大 1kΩ	5 %	±100 ppm/°C	非準拠

概要

SMD チップ抵抗器の 3522 シリーズは、低コストの高電力デバイス (3W) で、 AEC-Q200 規格に準拠しており、大量の自動配置に適しているため、自動車用途にも理想的な製品です。

仕様と特徴

製品情報をご確認くださいまたは認証機関による最新情報に関しましてはお問い合わせください。

電気的特性

動作電圧 (V) 250
抵抗値 (Ω) 270K, 16K, 220, 180K, 3.3K, 33K, 51, 56K, 130K, 390, 2.2, 75, 68K, 47K, 10, 2.7K, 120, 62, 18, 3.6K, 2.4K, 430K, 62K, 8.2K, 13K, 820, 560K, 620, 680, 6.2K, 13, 91, 24K, 300, 47, 1.8K, 91K, 68, 1.5K, 4.3K, 2K, 2.2K, 330, 4.7, 1.2, 510K, 22, 16, 180, 1K, 330K, 300K, 1, 36, 30K, 1M, 36K, 160K, 12K, 75K, 27K, 15, 11, 240, 30, 33, 100K, 3K, 680K, 750, 470, 1.6K, 560, 11K, 470K, 1.3K, 390K, 1.8, 3.3, 7.5K, 51K, 430, 39, 22K, 110K, 910, 240K, 130, 100, 82, 200, 910K, 8.2, 3.9K, 43, 150, 110, 270, 12, 820K, 360, 5.6, 20K, 82K, 220K, 56, 10K, 1.2K, 750K, 200K, 5.1K, 0, 39K, 20, 2.7, 18K, 120K, 360K, 6.8K, 1.1K, 3.9, 1.5, 510, 5.6K, 6.8, 4.7K, 27, 620K, 150K, 9.1K, 24, 160, 43K, 15K
電力定格 (W) 3
抵抗クラス 1kΩ – 1MΩ, 最大 1kΩ, 1MΩ – 1GΩ
パッシブ部品の公差 (%) 1, 5

使用条件

使用温度範囲 (°C) -55 – 155
温度係数 (ppm/°C) ±200, ±400, ±100

製品のタイプの特徴

抵抗器のタイプ パワーレジスタ
エレメントのタイプ厚膜
パッケージのサイズコード 2512

構成の特徴

レジスタ数 1

結線の特徴

表面実装型抵抗器の結線のタイプ はんだ
結線数 2

寸法

製品高さ 1.1 mm [ .043 in ]
製品長さ 6.35 mm [ .25 in ]
製品幅 3.2 mm [ .126 in ]

実装の特徴

実装方法 テープ付きおよびリール巻き

その他

EU RoHS 準拠 準拠、適用除外あり
EU ELV 準拠 準拠、適用除外あり, 非準拠

参照番号

TE用番号 CAT-C339-A76B

データシート/カタログページ

SMD POWER RESISTORS - TYPE 3522 SERIES pdf 英語

SMD パワーレジスタ: 3 ワット、公差 1%

製品の特長

抵抗器のタイプ : パワーレジスタ

エレメントのタイプ : 厚膜

パッケージのサイズコード : 2512

電力定格 (W): 3

電気的特性

動作電圧 (V) 250

電力定格 (W) 3

抵抗クラス 1kΩ – 1MΩ, 最大 1kΩ, 1MΩ – 1GΩ

パッシブ部品の公差 (%) 1, 5

使用条件

使用温度範囲 (°C) -55 – 155

温度係数 (ppm/°C) ±200, ±400, ±100

製品のタイプの特徴

抵抗器のタイプパワーレジスタ

エレメントのタイプ厚膜

パッケージのサイズコード 2512

構成の特徴

レジスタ数 1

結線の特徴

表面実装型抵抗器の結線のタイプはんだ

結線数 2

寸法

製品高さ 1.1 mm [ .043 in ]

製品長さ 6.35 mm [ .25 in ]

製品幅 3.2 mm [ .126 in ]

実装の特徴

実装方法テープ付きおよびリール巻き

その他

EU RoHS 準拠準拠、適用除外あり

EU ELV 準拠準拠、適用除外あり, 非準拠

参照番号

TE用番号 CAT-C339-A76B
