電力巻線抵抗器: 鉱物、CFH

電力巻線抵抗器: 鉱物、CFH-CAT-C339-C339
  • CGS
|
  • CGS CFH

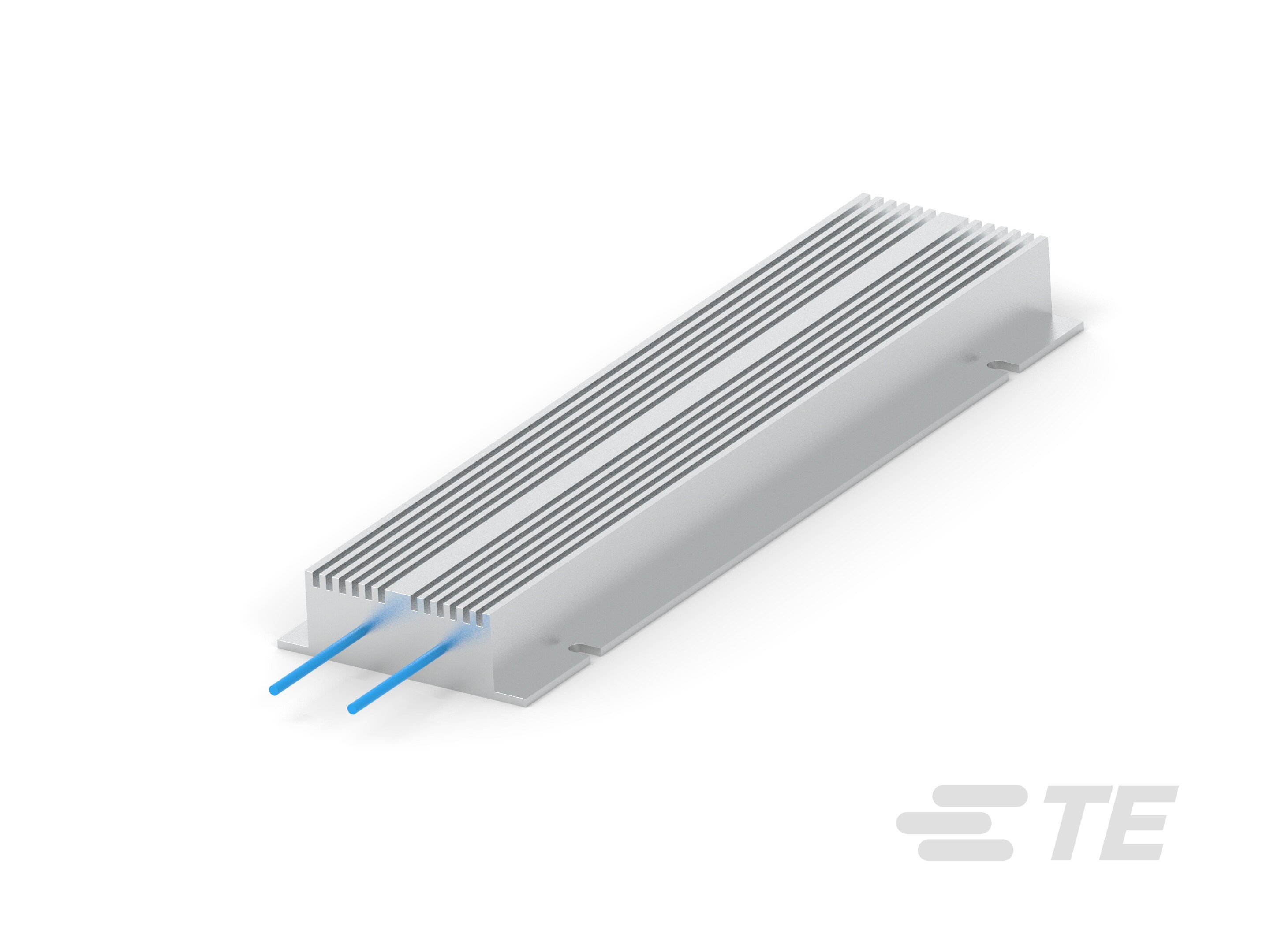

CFH シリーズでは、6kV の誘電性と 1.8kW の電力放熱性能を備え (適切なヒートシンクに取り付けた場合)、24kJ までの電気パルス吸収が可能な、IP55 規格に準拠した高品質なアルミニウム ハウジング パワー レジスタを幅広くご用意しています。
詳細表示 標準

製品の特長

  • 抵抗器のタイプ : パワー レジスタ

  • 抵抗クラス : 最大 1kΩ

  • 抵抗値 (Ω): 220, 3.3, 2.2, 17.3, 2.7, 10, 4.7, 1.6, 22, 120, 71.5, 5.6, 56, 680

  • 電力定格 (W): 2200, 1500, 750, 500, 1100, 1000

  • エレメントのタイプ : 巻線

より入手可能

LADD Inc
概要

CFH シリーズでは、6kV の誘電性と 1.8kW の電力放熱性能を備え (適切なヒートシンクに取り付けた場合)、 24kJ までの電気パルス吸収が可能な、IP55 規格に準拠した高品質なアルミニウム ハウジング パワー レジスタを幅広くご用意しています。

仕様と特徴

製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。

電気的特性

  • 動作電圧 (V) 1500, 4000, 2500

  • 抵抗クラス  最大 1kΩ

  • 抵抗値 (Ω) 220, 3.3, 2.2, 17.3, 2.7, 10, 4.7, 1.6, 22, 120, 71.5, 5.6, 56, 680

  • 電力定格 (W) 2200, 1500, 750, 500, 1100, 1000

  • パッシブ部品の公差 (%) 5

製品のタイプの特徴

  • 抵抗器のタイプ  パワー レジスタ

  • エレメントのタイプ  巻線

構成の特徴

  • レジスタ数  1

結線の特徴

  • 結線数  2

  • シャーシ マウント型抵抗器の結線のタイプ  カスタム結線, フライング リード

機械的アタッチメント

  • パネル マウント機能タイプ  取り付け溝付きフランジ

寸法

  • 製品高さ  30 mm [ 1.181 in ]

  • 製品長さ (mm) 160, 320, 220, 110

  • 製品長さ (in) 6.299, 12.598, 8.661, 4.331

  • 製品幅  95 mm [ 3.74 in ]

実装の特徴

  • 実装方法  バラ端子 - ボックス

その他

  • EU RoHS 準拠  準拠

  • EU ELV 準拠  準拠

参照番号

  • TE用番号 CAT-C339-C339
