Heat Shrink Terminations up to 1 kV

Heat Shrink Terminations up to 1 kV-CAT-EPKT

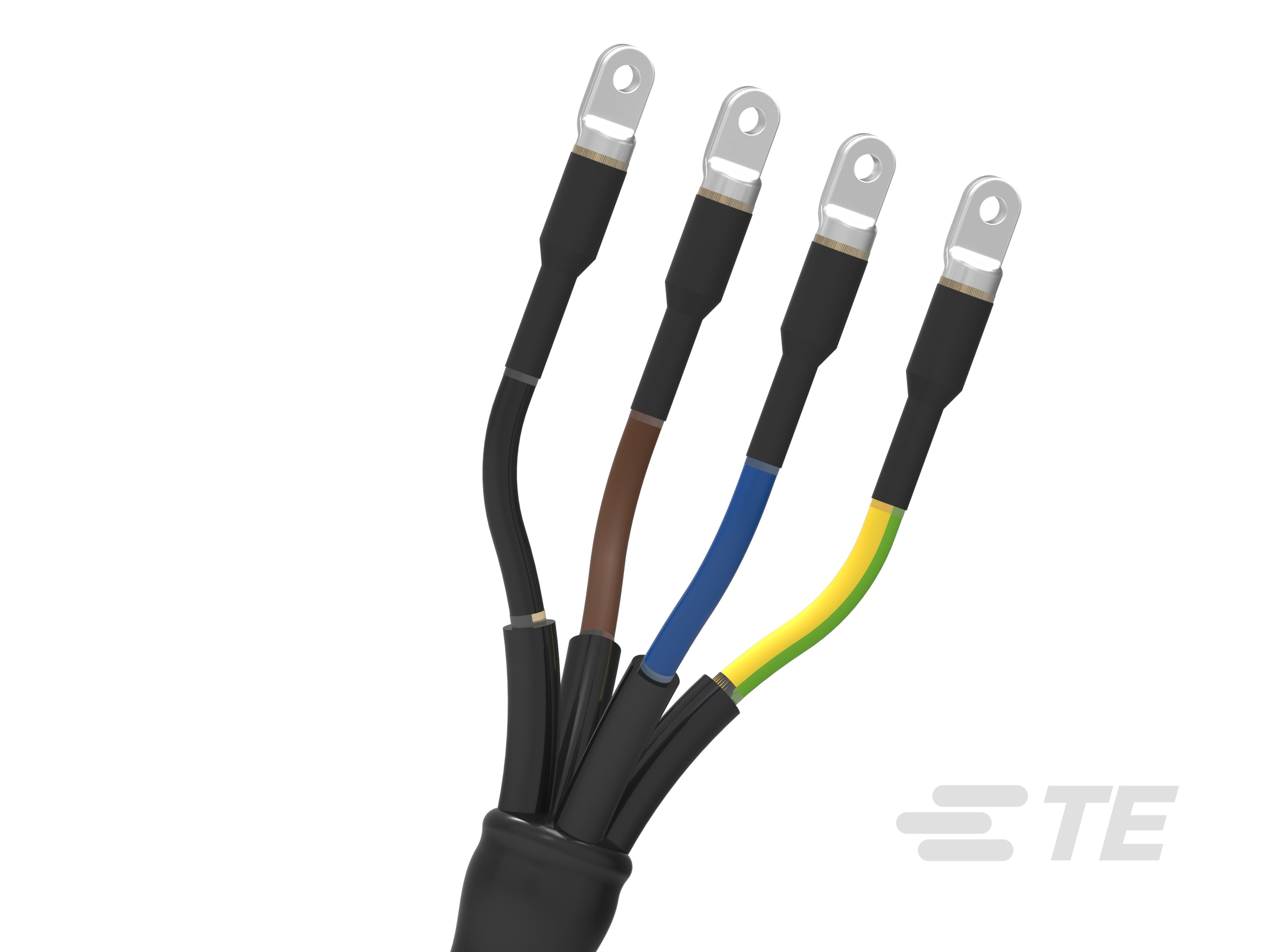

当社のRaychem EPKTケーブル端末処理材は、1kVまで対応し、従来のシステムに比べて高い信頼性とすばやい取り付けが認められています。
詳細表示 標準

製品の特長

  • 端末処理材の技術: 熱収縮

  • 端末処理材の電圧クラス(kV): ≤ 1

  • 線心数: 4

より入手可能

LADD Inc

概要

実績あるシステム: これまで35 年以上にわたり、TE の Raychem ケーブル端末処理材は、極端な気温・大気汚染・紫外線の下においても変わらない安定した絶縁性能とシール性能を実証してきました。

簡単な取り付け: 熱収縮方式によって取り付ける熱収縮システムは、取り付け時間を短縮し、専用装置を排除して、頭上作業や狭い空間での作業を簡潔にします。さまざまに異なるケーブル構造に適応し、すべてのキットが 3 サイズから 4 サイズのケーブルに対応します。これにより、在庫を削減して、在庫管理を最小限にすることができます。

性能: TE の Raychem ケーブル端末処理材は、主要な国内規定および国際的基準の要件を含む、当社の製品規格 PPS 3013 を満たしています。また、CENELEC 50393 規格の設計仕様も満たしています。この優れた性能と効率は、持続的な研究努力と世界最大級のケーブル付属品メーカとしての豊かな経験を通じて培われた、材料科学と電気工学における TE Connectivity の専門知識から生み出されています。

主な特長

  •  極端な気温・大気汚染・紫外線の下においても変わらぬ優れた絶縁性能とシール性能
  •  CENELEC 50393 規格に適合
  • 簡単な取り付け
  • さまざまなケーブル サイズと各種ケーブル構造サイズに対応するキット

詳細について

仕様と特徴

製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。

製品のタイプの特徴

  • 端末処理材の技術  熱収縮

  • ケーブル シールドの構造  なし, テープ

  • 絶縁体  プラスチック, プラスチック (XLPE)

  • 付属のメカニカル コネクタ  いいえ

  • 付属のメカニカル端子(シールド)  いいえ

  • 導体接続管（導体）  いいえ

  • 保管期限  無制限

  • 製品ファミリ  EPKT

  • 付属の圧縮端子 (シールド)  いいえ

構成の特徴

  • 線心数  4

電気的特性

  • 端末処理材の電圧クラス (kV) ≤ 1

端子の特徴

  • 付属の機械的ラグ (M12、導体)  いいえ

  • 付属の機械的ラグ (M16、導体)  いいえ

寸法

  • 断面の許容範囲 (mm²) 4 – 16, 4 – 35, 25 – 70, 70 – 150, 150 – 400

  • パワーケーブル結線の導線直径 (mm) 4 – 9, 8 – 18, 10 – 23, 15 – 38

  • パワーケーブル結線の導線直径 (in) .15 – .35, .31 – .708, .39 – .9, .59 – 1.496

動作/用途

  • 用途のタイプ  屋内, 屋外

業界スタンダード

  • 設計仕様  EN 50393

製品在庫状況

  • 端末処理材の在庫状況  Australia, New Zealand & Pacific Islands, EMEA, アジア, アメリカ, 中国

その他

  • 施工手順書  エストニア語, クロアチア語, スロベニア語, セルビア語, チェコ語, ドイツ語, ハンガリー語, ブルガリア語, ポーランド語, マケドニア語, ラトビア語, リトアニア語, ルーマニア語, ロシア語, 英語

参照番号

  • TE用番号 CAT-EPKT
