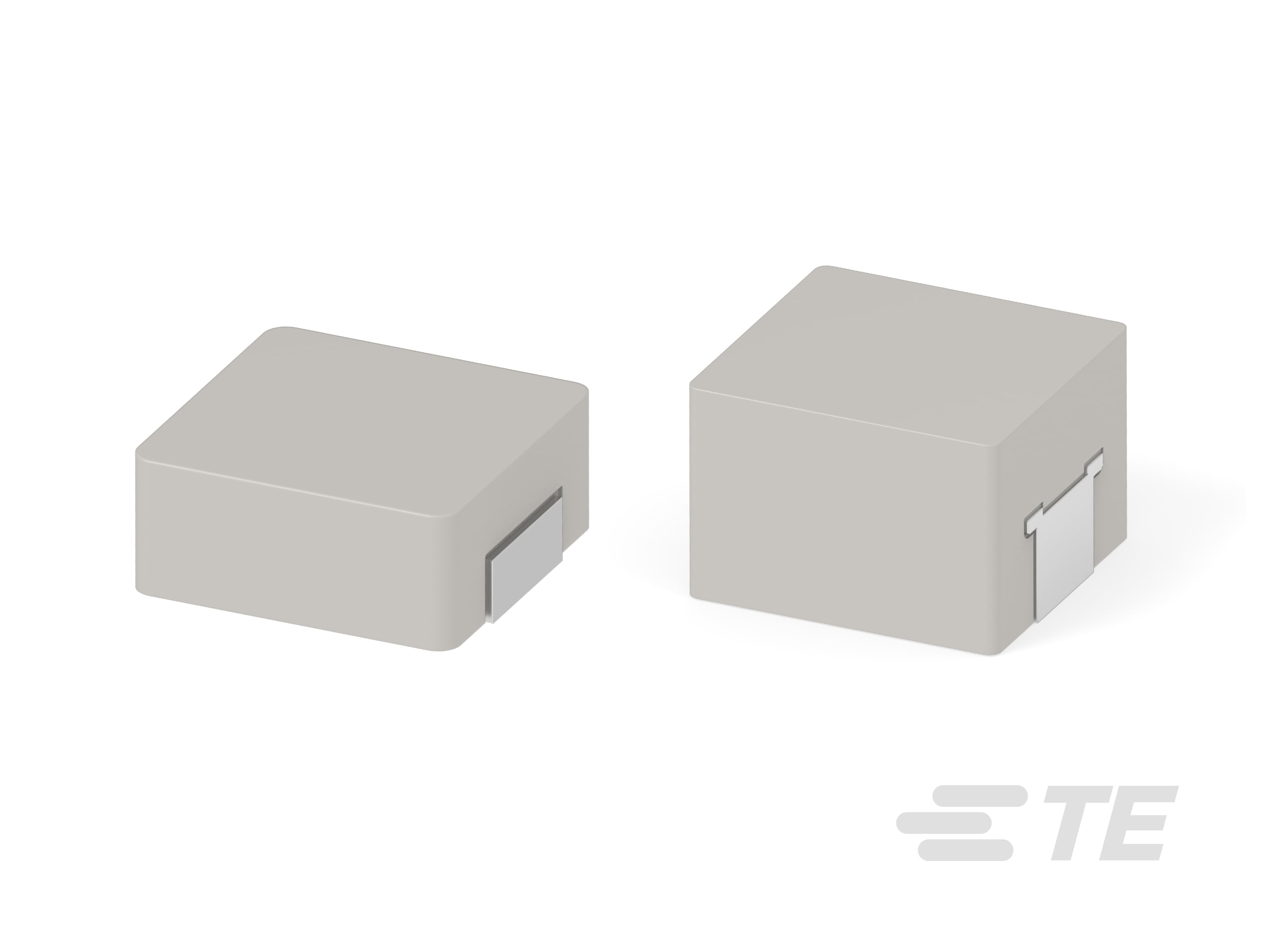

3656

製品の特長

インダクタンス (µH): .1, .15, .2, .22, .3, .33, .36, .47, .56, .68, .8, .82, 1, 1.2, 1.5, 2.2, 3.3, 4.7, 5.6, 6.8, 8.2, 10, 15, 22, 33, 47, 56, 68, 82, 100
定格電流 (最大) (mA): 1500, 1600, 1800, 2000, 2200, 2300, 2400, 2500, 2600, 2800, 3000, 3100, 3200, 3300, 3500, 3700, 3800, 4000, 4100, 4400, 4500, 4800, 5000, 5200, 5500, 5600, 5800, 6000, 6100, 6500, 7000, 7500, 7600, 7800, 8000, 8200, 8500, 8700, 9000, 9500, 9700, 10000, 10600, 11000, 11400, 12000, 13000, 14000, 14500, 16000, 16500, 17000, 18000, 18700, 19000, 20000, 21000, 23000, 24000, 24800, 25000, 29000, 30000, 32000, 35000, 45000
DC 抵抗 (Ω): .0006, .001, .0011, .0012, .0017, .0018, .0022, .0024, .0025, .0027, .0028, .003, .0033, .0035, .0039, .004, .0041, .0042, .0045, .0047, .0049, .0053, .0055, .006, .0066, .007, .0073, .0074, .0075, .0085, .0087, .0099, .01, .0105, .011, .0114, .0118, .012, .0121, .0125, .014, .015, .0154, .016, .0165, .017, .018, .02, .0207, .0209, .022, .023, .024, .0242, .025, .026, .0266, .027, .029, .03, .0313, .0319, .033, .036, .037, .038, .041, .042, .045, .046, .047, .048, .05, .058, .06, .065, .066, .068, .07, .0753, .085, .087, .09, .092, .0935, .103, .105, .113, .12, .125, .1276, .13, .135, .14, .145, .152, .17, .1716, .175, .19, .195, .2093, .23, .234, .255, .27, .282, .34, .348, .385
パッシブ部品の公差 (%): 20
シールド処理済み : はい

より入手可能

製品	TE製品番号:	文書	インダクタンス	定格電流 (最大)	DC 抵抗	製品長さ	製品幅	製品高さ
3656 0420 1R5 20% T&R	2176780-9	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	1.5 µH	5000 mA	.046 Ω	4.4 mm	4.2 mm	1.8 mm
3656 0530 R33 20% T&R	2176781-3	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	.33 µH	14000 mA	.0055 Ω	5.4 mm	5.2 mm	2.8 mm
3656 0530 1R2 20% T&R	2176781-7	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	1.2 µH	8500 mA	.016 Ω	5.4 mm	5.2 mm	2.8 mm
3656 0530 1R5 20% T&R	2176781-8	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	1.5 µH	8200 mA	.025 Ω	5.4 mm	5.2 mm	2.8 mm
3656 0530 3R3 20% T&R	1-2176781-0	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	3.3 µH	5500 mA	.038 Ω	5.4 mm	5.2 mm	2.8 mm
3656 0630 R33 20% T&R	2176782-2	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	.33 µH	21000 mA	.0035 Ω	7 mm	6.6 mm	2.8 mm
3656 0630 R47 20% T&R	2176782-3	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	.47 µH	18000 mA	.0041 Ω	7 mm	6.6 mm	2.8 mm
3656 0630 R82 20% T&R	2176782-6	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	.82 µH	14000 mA	.006 Ω	7 mm	6.6 mm	2.8 mm
3656 0630 1R0 20% T&R	2176782-7	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	1 µH	12000 mA	.0074 Ω	7 mm	6.6 mm	2.8 mm
3656 0630 5R6 20% T&R	1-2176782-2	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	5.6 µH	5500 mA	.042 Ω	7 mm	6.6 mm	2.8 mm
3656 0630 47UH 20% T&R	1-2176782-9	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	47 µH	1500 mA	.385 Ω	7 mm	6.6 mm	2.8 mm
3656 0650 1R5 20% T&R	2176783-4	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	1.5 µH	9500 mA	.01 Ω	7 mm	6.6 mm	4.8 mm
3656 0754 2R2 20% T&R	2176784-2	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	2.2 µH	9700 mA	.0114 Ω	7.7 mm	7.2 mm	5.2 mm
3656 0754 4R7 20% T&R	2176784-4	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	4.7 µH	7000 mA	.0209 Ω	7.7 mm	7.2 mm	5.2 mm
3656 0754 5R6 20% T&R	2176784-5	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	5.6 µH	6500 mA	.024 Ω	7.7 mm	7.2 mm	5.2 mm
3656 0754 10UH 20% T&R	2176784-8	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	10 µH	5200 mA	.038 Ω	7.7 mm	7.2 mm	5.2 mm
3656 1040 R36 20% T&R	2176785-4	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	.36 µH	30000 mA	.0012 Ω	11.5 mm	10 mm	3.8 mm
3656 1040 2R2 20% T&R	1-2176785-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	2.2 µH	12000 mA	.007 Ω	11.5 mm	10 mm	3.8 mm
3656 1040 1R5 20% T&R	1-2176785-0	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	1.5 µH	16000 mA	.0042 Ω	11.5 mm	10 mm	3.8 mm
3656 1040 6R8 20% T&R	1-2176785-4	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	6.8 µH	8500 mA	.025 Ω	11.5 mm	10 mm	3.8 mm
3656 1040 15UH 20% T&R	1-2176785-7	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	15 µH	6500 mA	.045 Ω	11.5 mm	10 mm	3.8 mm
3656 1054 6R8 20% T&R	2176786-7	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	6.8 µH	12000 mA	.014 Ω	11.5 mm	10 mm	5.2 mm
3656 1054 8R2 20% T&R	2176786-8	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	8.2 µH	10600 mA	.0207 Ω	11.5 mm	10 mm	5.2 mm
3656 1054 47UH 20% T&R	1-2176786-3	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	47 µH	4100 mA	.103 Ω	11.5 mm	10 mm	5.2 mm
3656 1054 68UH 20% T&R	1-2176786-4	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	68 µH	3300 mA	.152 Ω	11.5 mm	10 mm	5.2 mm
3656 1265 47UH 20% T&R	2176787-9	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	47 µH	5500 mA	.07 Ω	13.45 mm	12.6 mm	6.5 mm
3656 1770 15UH 20% T&R	2176788-7	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	15 µH	11000 mA	.017 Ω	18.8 mm	17.3 mm	7 mm
3656 1040 R15 20% T&R	2176785-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	.15 µH	45000 mA	.0006 Ω	11.5 mm	10 mm	3.8 mm
3656 0420 R56 20% T&R	2176780-5	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	.56 µH	7000 mA	.016 Ω	4.4 mm	4.2 mm	1.8 mm
3656 0420 6R8 20% T&R	1-2176780-3	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	6.8 µH	2400 mA	.175 Ω	4.4 mm	4.2 mm	1.8 mm
3656 0420 10UH 20% T&R	1-2176780-4	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	10 µH	1600 mA	.282 Ω	4.4 mm	4.2 mm	1.8 mm
3656 0530 R47 20% T&R	2176781-4	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	.47 µH	11000 mA	.0085 Ω	5.4 mm	5.2 mm	2.8 mm
3656 0530 10UH 20% T&R	1-2176781-3	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	10 µH	3200 mA	.125 Ω	5.4 mm	5.2 mm	2.8 mm
3656 0630 3R3 20% T&R	1-2176782-0	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	3.3 µH	8500 mA	.022 Ω	7 mm	6.6 mm	2.8 mm
3656 0650 1R0 20% T&R	2176783-3	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	1 µH	12000 mA	.0066 Ω	7 mm	6.6 mm	4.8 mm
3656 0650 2R2 20% T&R	2176783-5	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	2.2 µH	9000 mA	.0125 Ω	7 mm	6.6 mm	4.8 mm
3656 0650 3R3 20% T&R	2176783-6	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	3.3 µH	8500 mA	.022 Ω	7 mm	6.6 mm	4.8 mm
3656 0754 33UH 20% T&R	1-2176784-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	33 µH	3200 mA	.1276 Ω	7.7 mm	7.2 mm	5.2 mm
3656 0754 100UH 20% T&R	1-2176784-5	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	100 µH	1800 mA	.348 Ω	7.7 mm	7.2 mm	5.2 mm
3656 1040 R68 20% T&R	2176785-7	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	.68 µH	23000 mA	.0024 Ω	11.5 mm	10 mm	3.8 mm
3656 1040 R80 20% T&R	2176785-8	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	.8 µH	23000 mA	.0027 Ω	11.5 mm	10 mm	3.8 mm
3656 1040 10UH 20% T&R	1-2176785-6	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	10 µH	7800 mA	.03 Ω	11.5 mm	10 mm	3.8 mm
3656 1040 100UH 20% T&R	2-2176785-2	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	100 µH	2000 mA	.34 Ω	11.5 mm	10 mm	3.8 mm
3656 1054 1R5 20% T&R	2176786-3	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	1.5 µH	24800 mA	.0042 Ω	11.5 mm	10 mm	5.2 mm
3656 1054 2R2 20% T&R	2176786-4	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	2.2 µH	23000 mA	.0049 Ω	11.5 mm	10 mm	5.2 mm
3656 1054 3R3 20% T&R	2176786-5	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	3.3 µH	18700 mA	.0074 Ω	11.5 mm	10 mm	5.2 mm
3656 1054 33UH 20% T&R	1-2176786-2	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	33 µH	4800 mA	.0753 Ω	11.5 mm	10 mm	5.2 mm
3656 1054 100UH 20% T&R	1-2176786-5	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	100 µH	2800 mA	.234 Ω	11.5 mm	10 mm	5.2 mm
3656 0530 4R7 20% T&R	1-2176781-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	4.7 µH	4500 mA	.06 Ω	5.4 mm	5.2 mm	2.8 mm
3656 0530 6R8 20% T&R	1-2176781-2	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	6.8 µH	3500 mA	.09 Ω	5.4 mm	5.2 mm	2.8 mm

仕様と特徴

製品情報をご確認くださいまたは認証機関による最新情報に関しましてはお問い合わせください。

製品のタイプの特徴

エレメントのタイプ巻線
保管期限 製造から2年

電気的特性

インダクタンス (µH) .1, .15, .2, .22, .3, .33, .36, .47, .56, .68, .8, .82, 1, 1.2, 1.5, 2.2, 3.3, 4.7, 5.6, 6.8, 8.2, 10, 15, 22, 33, 47, 56, 68, 82, 100
定格電流 (最大) (mA) 1500, 1600, 1800, 2000, 2200, 2300, 2400, 2500, 2600, 2800, 3000, 3100, 3200, 3300, 3500, 3700, 3800, 4000, 4100, 4400, 4500, 4800, 5000, 5200, 5500, 5600, 5800, 6000, 6100, 6500, 7000, 7500, 7600, 7800, 8000, 8200, 8500, 8700, 9000, 9500, 9700, 10000, 10600, 11000, 11400, 12000, 13000, 14000, 14500, 16000, 16500, 17000, 18000, 18700, 19000, 20000, 21000, 23000, 24000, 24800, 25000, 29000, 30000, 32000, 35000, 45000
DC 抵抗 (Ω) .0006, .001, .0011, .0012, .0017, .0018, .0022, .0024, .0025, .0027, .0028, .003, .0033, .0035, .0039, .004, .0041, .0042, .0045, .0047, .0049, .0053, .0055, .006, .0066, .007, .0073, .0074, .0075, .0085, .0087, .0099, .01, .0105, .011, .0114, .0118, .012, .0121, .0125, .014, .015, .0154, .016, .0165, .017, .018, .02, .0207, .0209, .022, .023, .024, .0242, .025, .026, .0266, .027, .029, .03, .0313, .0319, .033, .036, .037, .038, .041, .042, .045, .046, .047, .048, .05, .058, .06, .065, .066, .068, .07, .0753, .085, .087, .09, .092, .0935, .103, .105, .113, .12, .125, .1276, .13, .135, .14, .145, .152, .17, .1716, .175, .19, .195, .2093, .23, .234, .255, .27, .282, .34, .348, .385
パッシブ部品の公差 (%) 20

寸法

製品長さ (mm) 4.4, 5.4, 7, 7.7, 11.5, 13.45, 18.8
製品長さ (in) .027, .173, .213, .276, .303, .453, .529, .74
製品幅 (mm) 4.2, 5.2, 6.6, 7.2, 10, 12.6, 17.3
製品幅 (in) .165, .205, .26, .283, .394, .496, .681
製品高さ (mm) 1.8, 2.8, 3.8, 4.8, 5.2, 6.5, 7
製品高さ (in) .072, .110, .11, .15, .189, .205, .256, .276

使用条件

使用温度範囲 (°C) -55 – 155

動作/用途

シールド処理済みはい

業界スタンダード

業界標準 AEC-Q200 準拠
感湿レベル 1, Level 1

実装の特徴

実装方法 テープ付きおよびリール巻き

その他

受動部品コメント 製造日に基づく保管寿命

参照番号

TE用番号 CAT-LV2-3656
