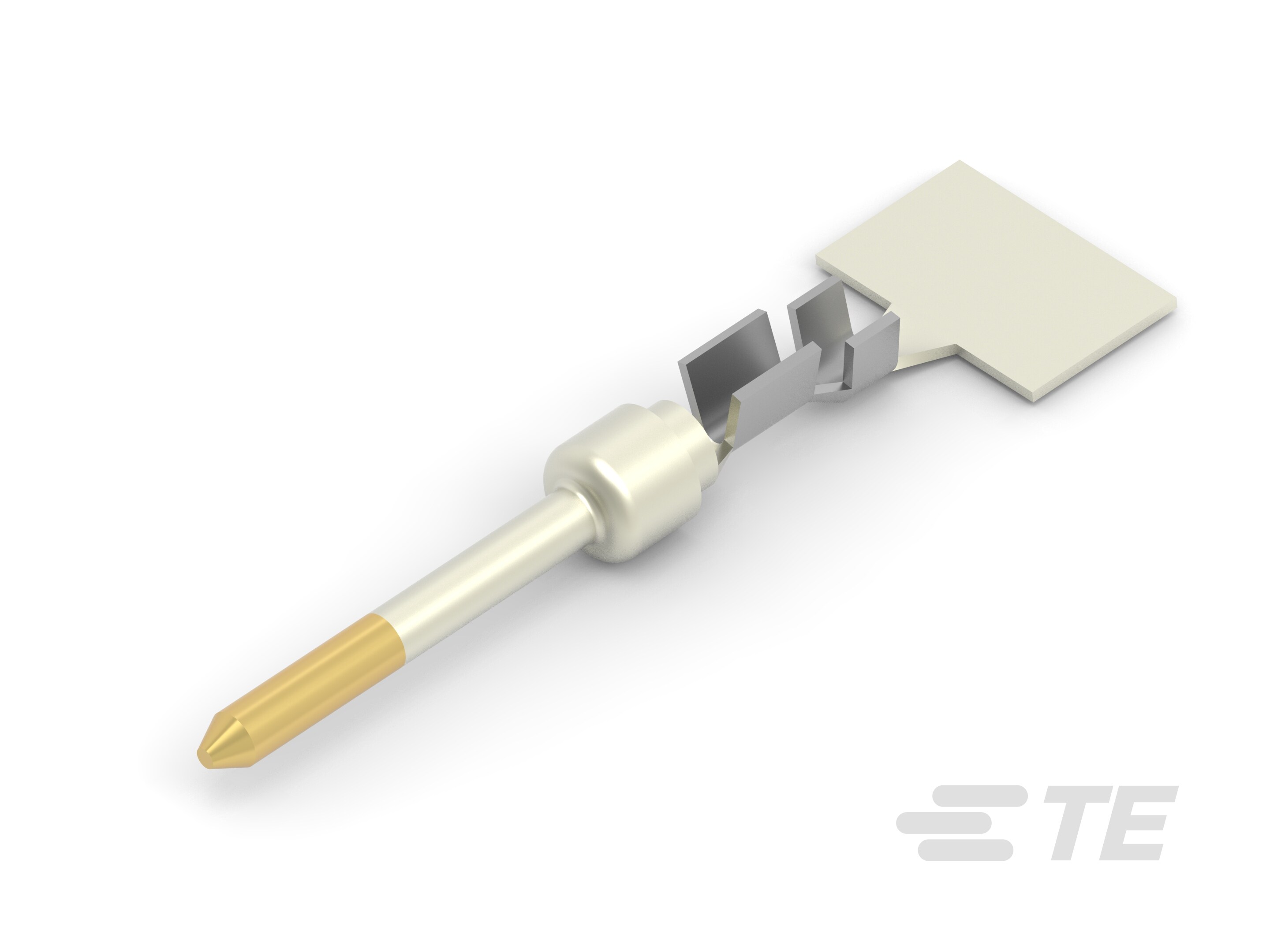

1658540-3
Pin Contact, Gold Flash, Snap-In Contact Retention, Size 20 Contact Size, 28 – 24 AWG Wire Size, .08 – .2 mm² Wire Size, Crimp, Brass, Signal
1658540-3
Pin Contact, Gold Flash, Snap-In Contact Retention, Size 20 Contact Size, 28 – 24 AWG Wire Size, .08 – .2 mm² Wire Size, Crimp, Brass, Signal
-
- AMPLIMITE
- 型番: 1658540-3
- 製品説明: PIN CONT DUPL PLT STRIP HD-20
- すべて D-Sub コネクタ端子: ピン、真鍮、信号、サイズ 20 (44)
-
実装方法 : Reel
-
使用温度範囲 : -55 – 105 °C [ -67 – 221 °F ]
-
ワイヤ & ケーブルへの結線方法 : 圧縮
-
端子のタイプ : ピン
-
ワイヤ絶縁サポート : あり
書類
製品図面
- PIN CONTACT, 20 DF, 24-28 AWG, AMPLIMITE ENG_CD_1658540_D1.pdf 英語
CAD ファイル
-
ECADモデルファイルをダウンロードする
このファイルをお使いのECAD Toolに変換するには、無料の Library Loader をダウンロードしてください。ECAD Modelについて読む
- 3D モデル 3D_CVM_CVM_1658540-3_D.pdf 3D
- カスタマービューモデル ENG_CVM_CVM_1658540-3_D.2d_dxf.zip 英語
- ENG_CVM_CVM_1658540-3_D.3d_igs.zip 英語
- ENG_CVM_CVM_1658540-3_D.3d_stp.zip 英語
製品規格
- 取付適用規格 ENG_SS_114-10000_V.pdf 英語
- ENG_SS_114-40030_D.pdf 英語
- 製品規格 ENG_SS_108-40005_G.pdf 英語
- 認定試験報告書 ENG_SS_501-99_C.pdf 英語
作業指示書
- 作業指示書 (米国) ENG_SS_408-7514_E.pdf 英語
