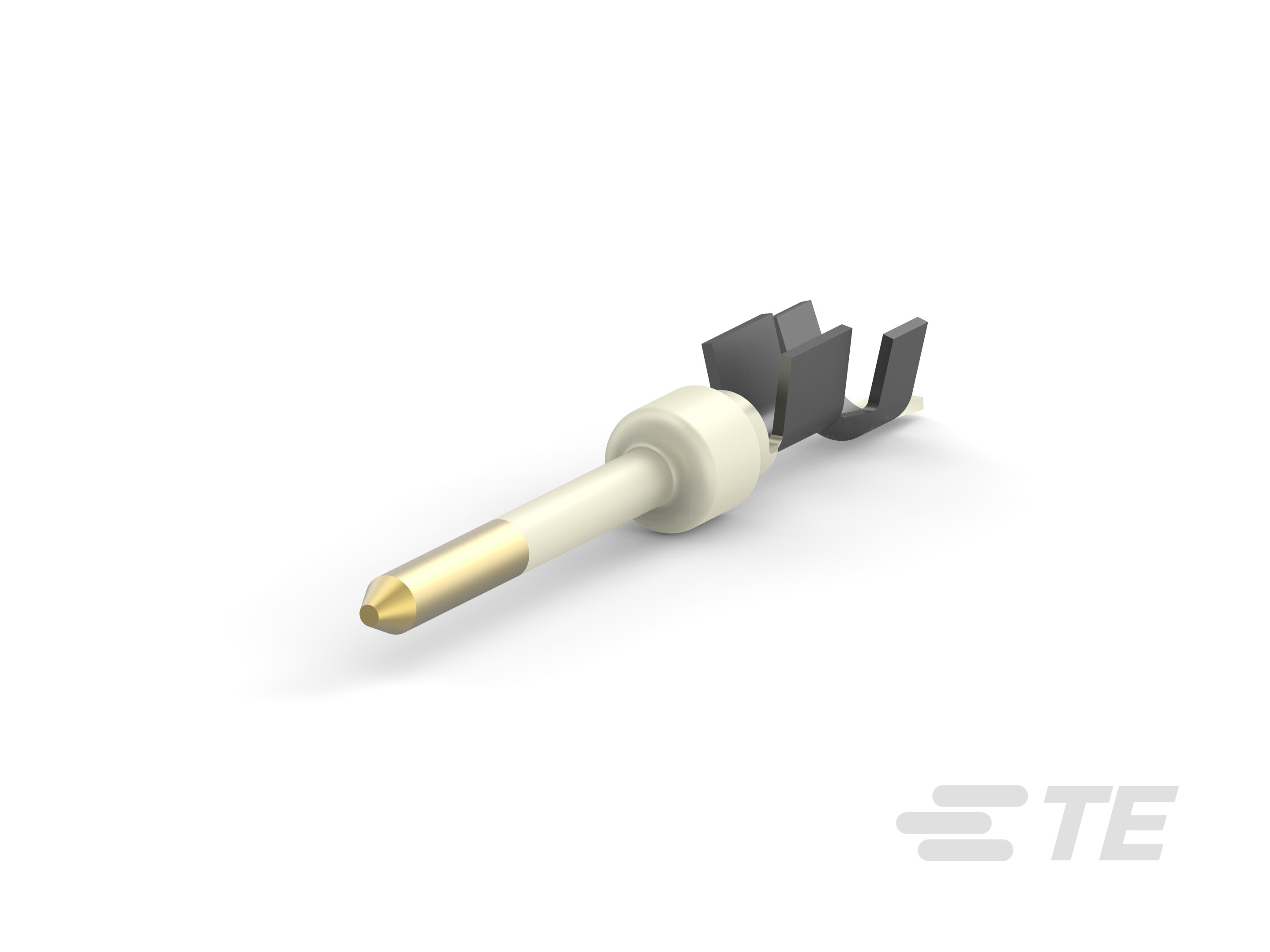

Pin Contact, Gold Flash, Snap-In Contact Retention, Size 20 Contact Size, 28 – 24 AWG, .08 – .2 mm² Wire, Crimp, Circular Plastic Connectors Series 2
5066682-6
Pin Contact, Gold Flash, Snap-In Contact Retention, Size 20 Contact Size, 28 – 24 AWG, .08 – .2 mm² Wire, Crimp, Circular Plastic Connectors Series 2
-
- AMPLIMITE
- Circular Plastic Connectors Series 2
- 型番: 5066682-6
- 製品説明: CONT,PIN,PLATED,20DF,STRIP,#24-28
- すべて D-Sub コネクタ端子: ピン、真鍮、信号、サイズ 20 (45)
-
端子のタイプ : ピン
-
端子嵌合面のめっき仕様 : 金フラッシュめっき
-
ハウジング内部での接点保持のタイプ : はめ込み
-
端子サイズ : サイズ 20
-
ワイヤ サイズ (AWG): 28 – 24
