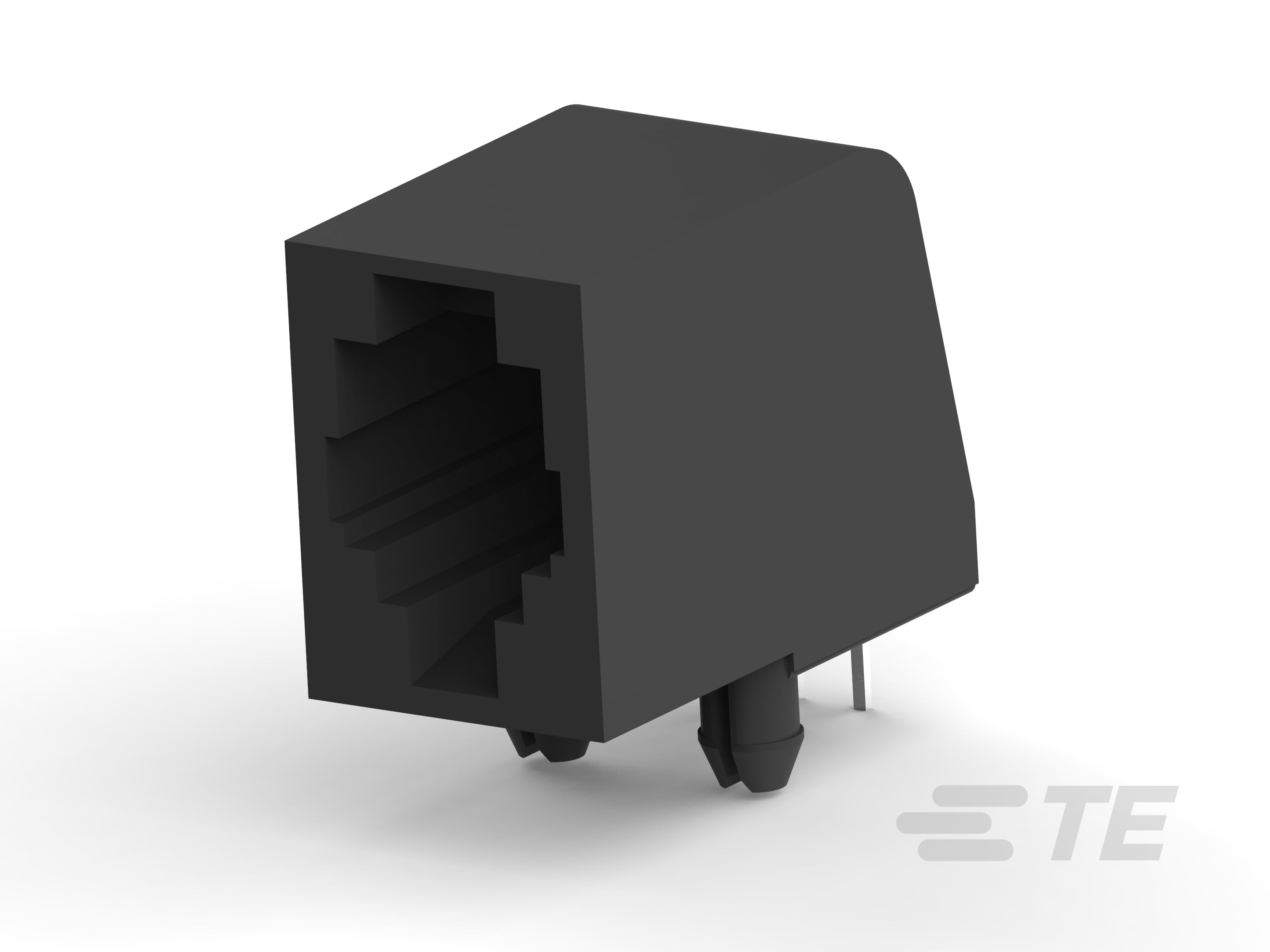

• 接続タイプ : ケーブル対基板

• コネクタおよびコンタクトの嵌合先 : プリント基板

• モジュラ ジャック製品およびプラグ製品 : RJ タイプ ジャックおよびプラグ

• モジュラー コネクタのスタイル : ジャック

• ポート構成 : 単一ポート

• ポート マトリックス構成 : 1 x 1

• 極数 : 4

• コネクタのコンタクト密度 : 標準

• PCB マウント向き : ライトアングル

• 装着済みポジション数 : 4

• モジュラ ジャックのラッチの向き : 標準 - ラッチ ダウン

• コネクタ プロファイル : 低

• 端子のベース材質 : りん青銅

• 端子の下地めっきの材料 : ニッケル

• 端子嵌合面のめっき仕様 : 金 (Au)

• 端子の定格電流 (最大) (A): .2, 1.5

• PCB 端子結線面のめっき材料 : 錫

• PCB に対する結線方法 : スルー ホール - はんだ付け

• コネクタ取り付けのタイプ : ボード マウント

• パネル マウント機能 : あり

• ピッチ : 1.02 mm [ .04 in ]

• ハウジングの色 : 黒

• 嵌合エントリの位置 : サイド

• ハウジングの材料 : PBT ポリエステル

• 基板厚 (推奨) : 1.6 mm [ .063 in ]

• コネクタの高さ : 16.2 mm [ .638 in ]

• 使用温度範囲 : -40 – 85 °C [ -40 – 185 °F ]

• 回路用途 : Signal

• シールド処理済み : いいえ

• 性能カテゴリ : Cat 3

• UL 難燃性グレード : UL 94V-0
