認証機関による認可に関する最新情報については、製品文書をご覧いただくか、 当社までお問い合わせ ください。

注意: すべての設計作業で製品図面を使用してください。

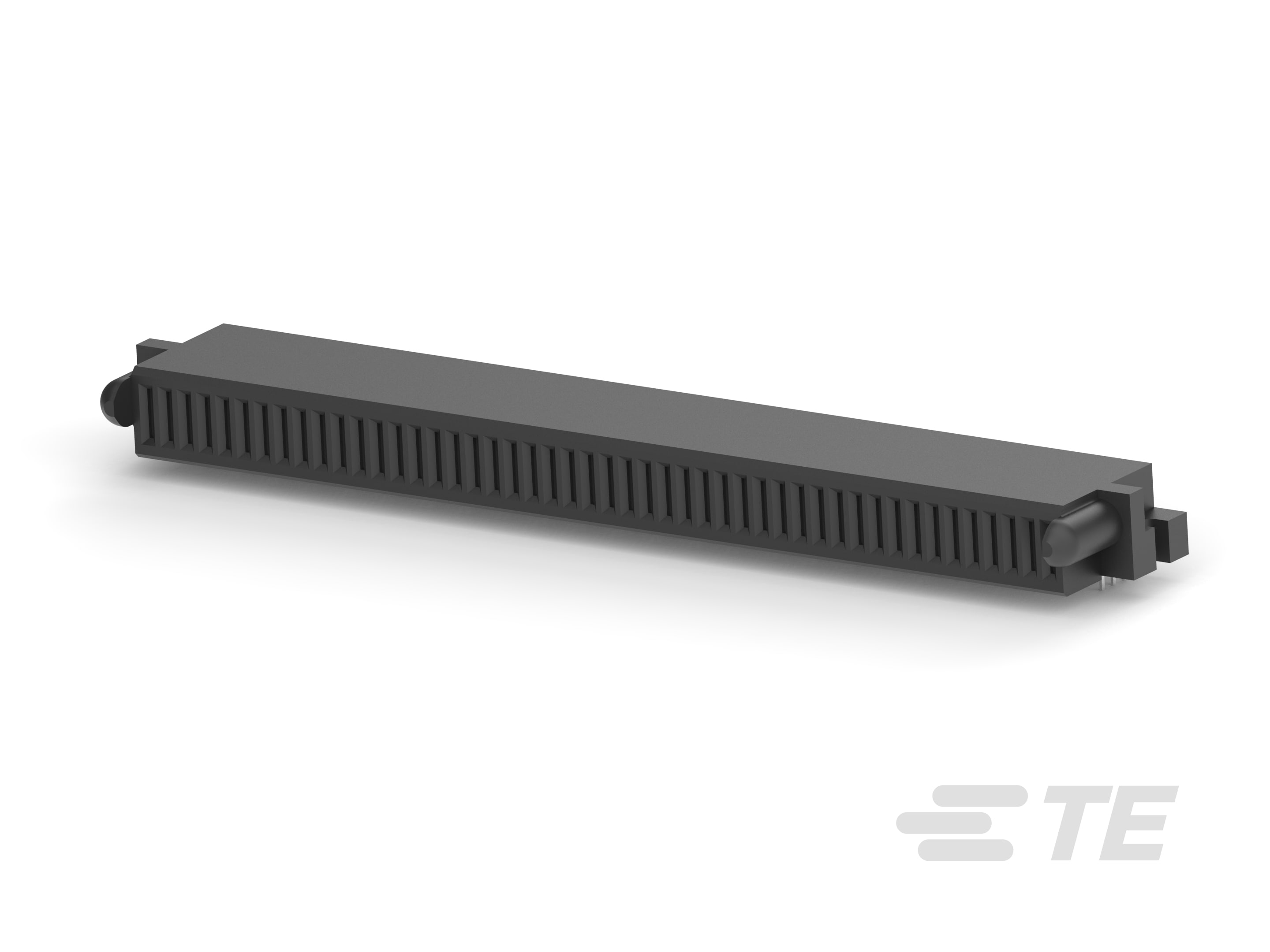

• コネクタ形状 : 角形

• PCB コネクタのタイプ : PCB マウント リセプタクル

• 接続タイプ : 基板対基板

• ヘッダーのタイプ : 完全にシュラウド付き

• コネクタおよびコンタクトの嵌合先 : プリント基板

• コネクタ製品タイプ : コネクタ アセンブリ

• パワー極数 : 24

• 嵌合構成および抜去構成 : 通常

• 装着済みポジション数 : 24

• 列数 : 24

• PCB マウント向き : ライトアングル

• 極数 : 24

• 列数 : 1

• 動作電圧 (VDC): 60

• 動作電圧 (VAC): 60

• 一次製品色 : 黒

• PCB 端子結線面のめっき材料 : 錫

• 端子のベース材質 : 銅合金

• 端子レイアウト : インライン

• PCB 端子結線面のめっき材料の厚さ : 2.54 – 5.08 µm [ 100 – 200 µin ]

• 端子嵌合面のめっき材料の厚さ : .076 µm [ 3 µin ]

• 端子の下地めっきの材料の厚さ : 1.27 µm [ 50 µin ]

• 端子の下地めっきの材料 : ニッケル

• 端子嵌合面のめっき仕様 : 金 (Au)

• 端子のタイプ : リセプタクル

• 端子の定格電流 (最大) (A): 50

• 結線ポストとテールの長さ : 3.43 mm [ .135 in ]

• PCB に対する結線方法 : スルー ホール - はんだ付け

• 嵌合調整のタイプ : ガイド ポスト

• PCB マウント リテンション : なし

• PCB マウント アラインメント : なし

• コネクタ取り付けのタイプ : ボード マウント

• 嵌合調整 : あり

• ハウジングの材料 : ガラス繊維入り高耐熱熱可塑性樹脂

• ピッチ : 5.84 mm [ .23 in ]

• コネクタ長 : 151.38 mm [ 5.96 in ]

• コネクタの高さ : 11.94 mm [ .47 in ]

• 基板厚 (推奨) : 2.11 – 2.62 mm [ .083 – .103 in ]

• コネクタ幅 : 20.83 mm [ .82 in ]

• 使用温度 (最大) : 125 °C [ 257 °F ]

• 使用温度範囲 : -40 – 125 °C [ -40 – 257 °F ]

• 回路用途 : 電源

• グロー ワイヤ定格 : 高温部品 - 非グロー ワイヤ定格

• UL 難燃性グレード : UL 94V-0
