認証機関による認可に関する最新情報については、製品文書をご覧いただくか、 当社までお問い合わせ ください。

注意: すべての設計作業で製品図面を使用してください。

• 電線と端子の結線部のめっき厚 : .25 µm [ 10 µin ]

• 電線と端子の結線部のめっき材料の仕上げ : 光沢

• 端子嵌合面のめっき材料の厚さ : .76 µm [ 30 µin ]

• 端子の下地めっきの材料の厚さ : .76 µm [ 30 µin ]

• 嵌合ピンの直径 : 1.57 mm [ .062 in ]

• 端子の向き : ストレート

• 端子の下地めっきの材料 : ニッケル

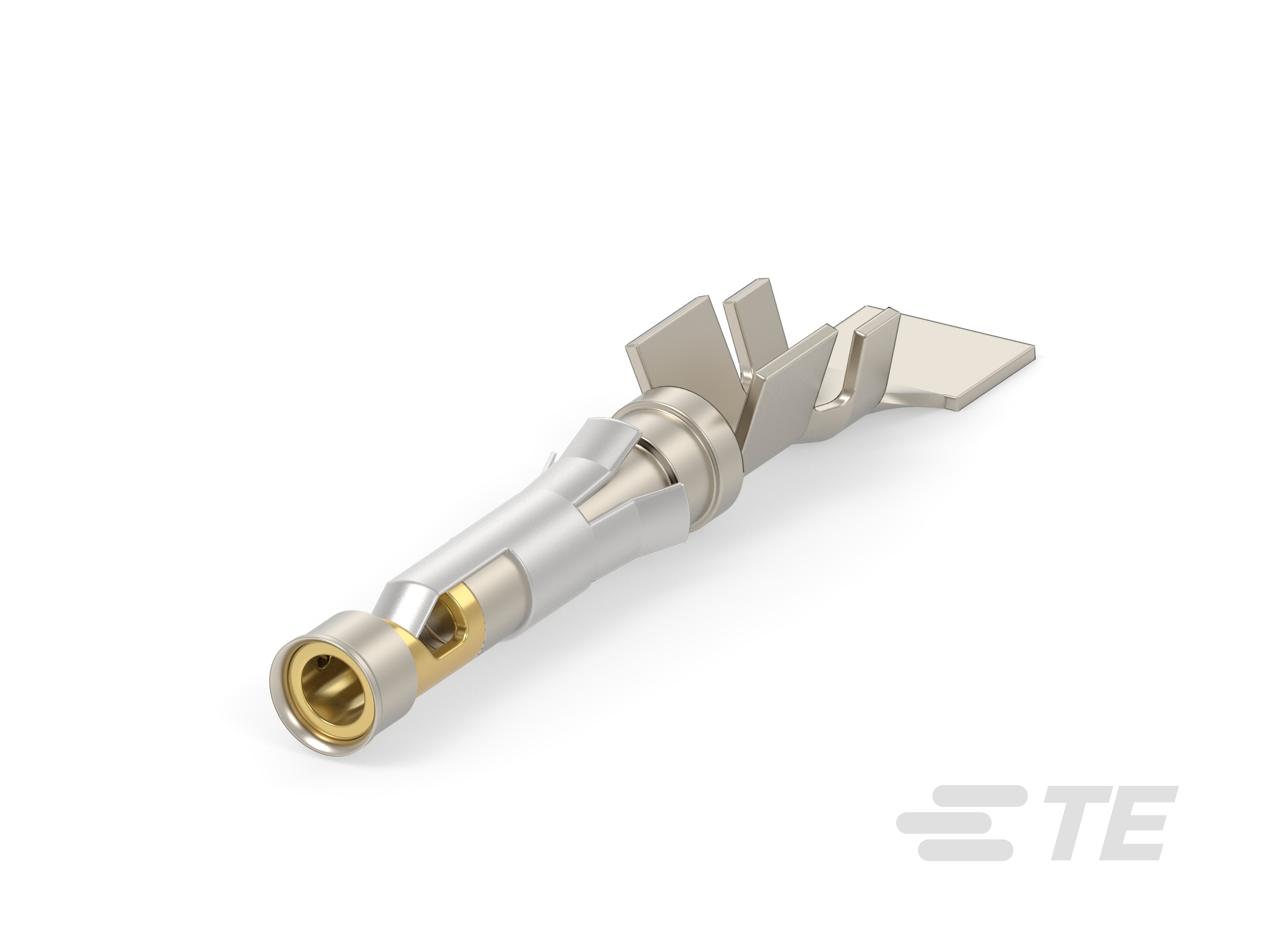

• 端子のタイプ : ソケット

• 端子嵌合面のめっき仕様 : 金 (Au)

• 電線と端子の結線部のめっき材料 : 金

• ハウジング内部での端子保持 : あり

• 端子サイズ : サイズ 16

• 端子のベース材質 : 黄銅

• 端子の定格電流 (最大) (A): 13

• ワイヤ & ケーブルへの結線方法 : 圧縮

• 製品の結線先 : ワイヤ＆ケーブル

• ワイヤ絶縁サポート : あり

• 適合する絶縁直径範囲 : 2.03 – 2.54 mm [ .08 – .1 in ]

• ワイヤ サイズ (AWG): 18 – 14

• ワイヤ サイズ (mm²): .8 – 2

• 使用温度範囲 : -55 – 150 °C [ -67 – 302 °F ]

• 回路用途 : パワーおよびシグナル
