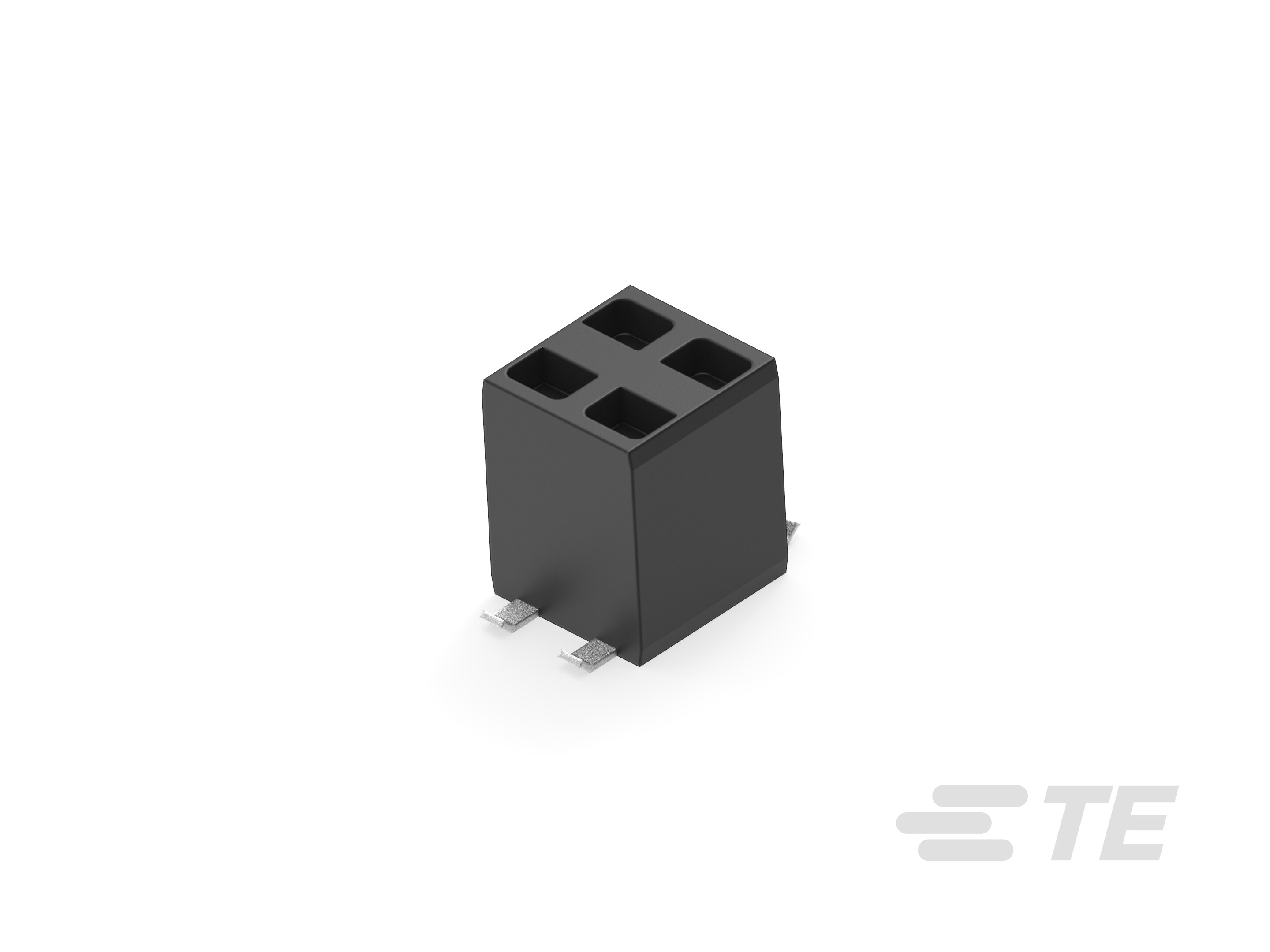

• PCB コネクタのタイプ : PCB マウント リセプタクル

• 接続タイプ : 基板対基板

• 防水性 : いいえ

• コネクタおよびコンタクトの嵌合先 : プリント基板

• コネクタ製品タイプ : コネクタ アセンブリ

• スタッカブル : はい

• 基板対基板接続による構成 : パラレル

• PCB マウント向き : 垂直

• 極数 : 4

• 列数 : 2

• コネクタ プロファイル : 標準

• 一次製品色 : 黒

• PCB 端子結線面のめっき材料 : 錫

• 端子のベース材質 : りん青銅

• 端子保護のタイプ : 閉導入口ハウジング

• 端子レイアウト : インライン

• PCB 端子結線面のめっき材料の厚さ (µm): 2.5

• 嵌合可能な角形ポストの寸法 : .64 mm [ .025 in ]

• 端子嵌合面のめっき材料の厚さ : .762 µm [ 30 µin ]

• 嵌合ピンの直径 : .63 mm [ .025 in ]

• 端子嵌合面のめっき仕様 : 金 (Au)

• 端子のタイプ : ソケット

• 端子の定格電流 (最大) (A): 3

• 角形結線ポストとテールの厚さ : .2 mm [ .008 in ]

• 角形結線ポストとテールの幅 : .7 mm [ .027 in ]

• PCB に対する結線方法 : サーフェス マウント

• PCB マウント リテンション : なし

• PCB マウント アラインメント : なし

• コネクタ取り付けのタイプ : ボード マウント

• 嵌合調整 : なし

• ハウジングの材料 : LCP

• 嵌合エントリの位置 : ボトムおよびトップ

• ピッチ : 2.54 mm [ .1 in ]

• コネクタの高さ : 6.2 mm [ .244 in ]

• 基板厚 (推奨) : 1.6 mm [ .063 in ]

• スタックの高さ : 9 mm [ .354 in ]

• 列間スペーシング : 2.54 mm [ .1 in ]

• 使用温度範囲 : -65 – 125 °C [ -85 – 257 °F ]

• はんだプロセス機能 : ボード スタンドオフ

• 回路用途 : Signal

• UL 難燃性グレード : UL 94V-0
