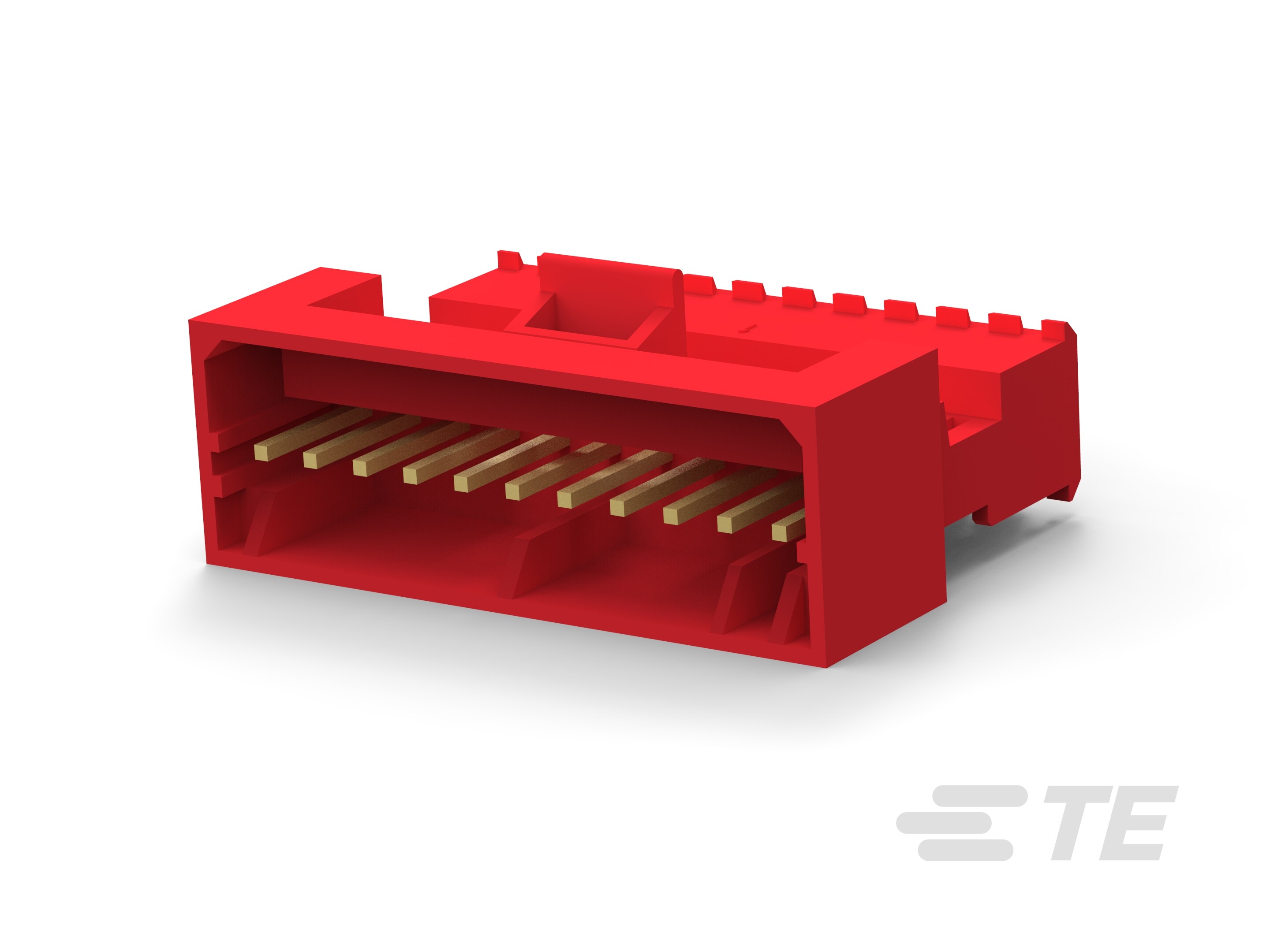

Nylon Gold Plated Plug: 2.54 mm, with Mating Alignment, MTA 100

製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。

• 実装方法  ボックスおよびカートン, 袋/箱

• パッケージ数量  200, 75, 150, 100, 50, 300

• ワイヤ サイズ (AWG) 26, 22, 24

• 適合する絶縁直径 (最大)  1.52 mm [ .06 in ]

• コネクタの高さ (mm) 12.55, 12.54

• コネクタの高さ (in) .494

• 製品長さ (mm) 33.02, 7.62, 25.4, 15.24, 22.86, 12.7, 27.94

• 製品長さ (in) .6, .9, 1.1, 1.3, .3, .5, 1

• 製品幅  21.4 mm [ .843 in ]

• ワイヤ サイズ (mm²) .2, .12 – .15, .3 – .4

• キャビティ数  9, 8, 5, 2, 10, 4, 12

• 端子装着済み  Yes

• 極数  12, 10, 5, 4, 8, 2, 9

• 列数  1

• UL 定格  認証

• 認証/規格製品に適合  UL, CSA

• 認可規格製品に適合  UL E28476

• CSA 定格  LR 7189

• UL 難燃性グレード  UL 94V-2

• 電線と端子の結線部のめっき材料  錫

• 端子のタイプ  タブ

• 端子の下地めっきの材料  ニッケル

• 端子嵌合面のめっき仕様  金, パラジウム ニッケルに金フラッシュ メッキ

• ハウジング内部での端子保持  あり

• 端子の定格電流 (最大) (A) 5

• ハウジング内部での接点保持のタイプ  ロッキング ランス

• 嵌合調整  あり

• 嵌合調整のタイプ  極性

• 嵌合保持  あり

• 嵌合保持のタイプ  ラッチ

• コネクタ取り付けのタイプ  ケーブル マウント (フリー ハンギング)

• ハウジングの材料  ナイロン 6/6, ナイロン

• ハウジングの色  青, 白, 赤

• ピッチ  2.54 mm [ .1 in ]

• ディスクリート ワイヤ タイプに対応  より線

• コネクタ製品タイプ  コネクタ アセンブリ

• コネクタおよびハウジングのタイプ  プラグ

• 接続タイプ  電線対電線

• 挿入力タイプ  通常

• 防水性  いいえ

• コネクタおよびコンタクトの嵌合先  ワイヤ＆ケーブル

• ワイヤ & ケーブルへの結線方法  絶縁変位 (IDC)

• 動作電圧 (VAC) 250

• 使用温度範囲  -55 – 105 °C [ -67 – 221 °F ]

• シールド処理済み  いいえ

• 回路用途  Signal

• EU RoHS 準拠  準拠

• EU ELV 準拠  準拠
