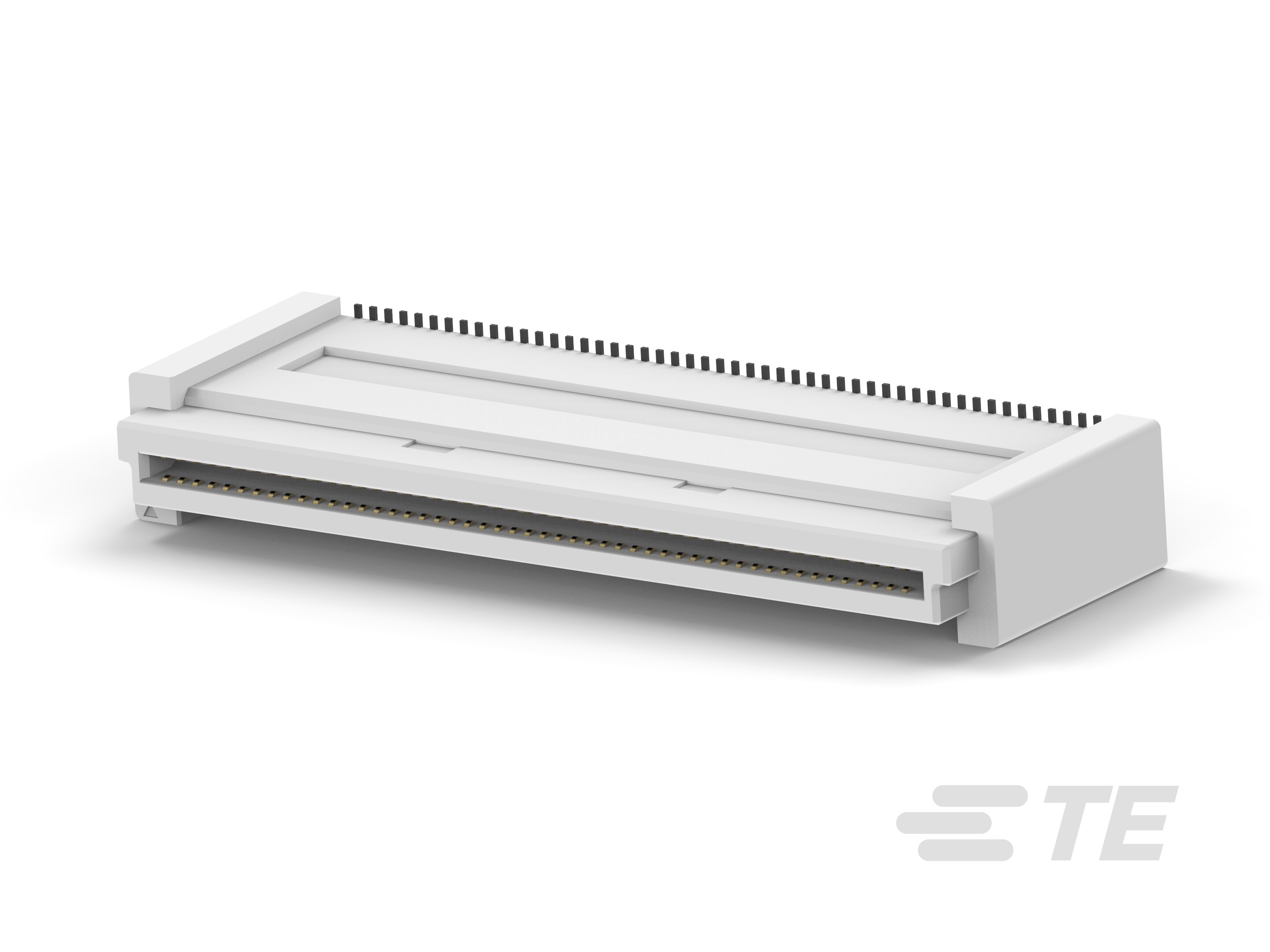

フリーハイト リセプタクル コネクタ: 基板対基板、垂直、100、0.8 mm

製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。

• アセンブリ プロセスの特徴となる材料  鋼, ポリイミドフィルム

• 一次製品色  白, 自然色

• アセンブリプロセスの特徴  なし, カバーの着脱

• 回路用途  Signal

• 端子の形状およびフォーム  角型

• 端子嵌合面のめっき材料の厚さ (µm) .76, .762, .2

• 端子嵌合面のめっき材料の厚さ (µin) 15, 8, 30

• 端子のベース材質  銅合金

• 端子レイアウト  インライン

• PCB 端子結線面のめっき材料の仕上げ  マット

• 端子嵌合面のめっき材質の仕上げ  マット

• PCB 端子結線面のめっき材料の厚さ  2 µm [ 78.74 µin ]

• PCB 端子結線面のめっき材料  錫

• 嵌合タブ幅 (mm) .4, .5, .8

• 嵌合タブ幅 (in) .016, .031, .02

• 端子の下地めっきの材料  ニッケル

• 嵌合タブ厚 (mm) .2, .25

• 嵌合タブ厚 (in) .008, .01

• 端子嵌合面のめっき仕様  金

• 端子のタイプ  ソケット, リセプタクル

• 端子の定格電流 (最大) (A) .5, .8

• コネクタの高さ (mm) 9, 17, 11.75, 5, 13

• コネクタの高さ (in) .669, .46, .197, .512, .354

• コネクタの高さ (in) .669, .46, .197, .512, .354

• スタックの高さ (mm) 16, 10, 12, 6, 17, 7, 20, 18, 19, 9, 14, 15, 13, 8, 5, 11

• スタックの高さ (in) .512, .236, .748, .315, .472, .787, .433, .276, .551, .591, .354, .197, .394, .709, .63, .669

• スタッカブル  はい

• 基板対基板接続による構成  パラレル

• PCB マウント向き  垂直

• 極数  100

• ハウジングの材料  LCP, マット

• 嵌合エントリの位置  トップ

• ピッチ  .8 mm [ .031 in ]

• PCB マウント アラインメント タイプ  ハウジング ペグ, 位置決めボス

• 嵌合調整のタイプ  有極, 極性

• 取り付け調整機能の長さ  .5 mm [ .02 in ]

• PCB マウント リテンション  なし

• PCB マウント アラインメント  あり

• コネクタ取り付けのタイプ  ボード マウント

• 嵌合調整  あり

• パッケージ リール径 (in) .5

• パッケージ数量  10, 200, 100, 400, 700, 450, 500

• 実装方法  テープおよびリール, Box, Tube

• 角形結線ポストとテールの厚さ  .2 mm [ .008 in ]

• 角形結線ポストとテールの幅  .3 mm [ .012 in ]

• PCB に対する結線方法  サーフェス マウント

• 動作電圧 (VAC) 100

• 誘電耐電圧 (最大) (VAC) 500

• 絶縁抵抗 (MΩ) 2

• 誘電耐電圧 (最大) (VACrms) 500

• ハウジングの温度定格  高

• 使用温度範囲  -40 – 125 °C [ -40 – 257 °F ]

• PCB コネクタ アセンブリのタイプ  PCB マウント リセプタクル

• 接続タイプ  基板対基板

• 防水性  いいえ

• コネクタおよびコンタクトの嵌合先  プリント基板

• UL 難燃性グレード  UL 94V-0

• EU RoHS 準拠  準拠

• EU ELV 準拠  準拠
