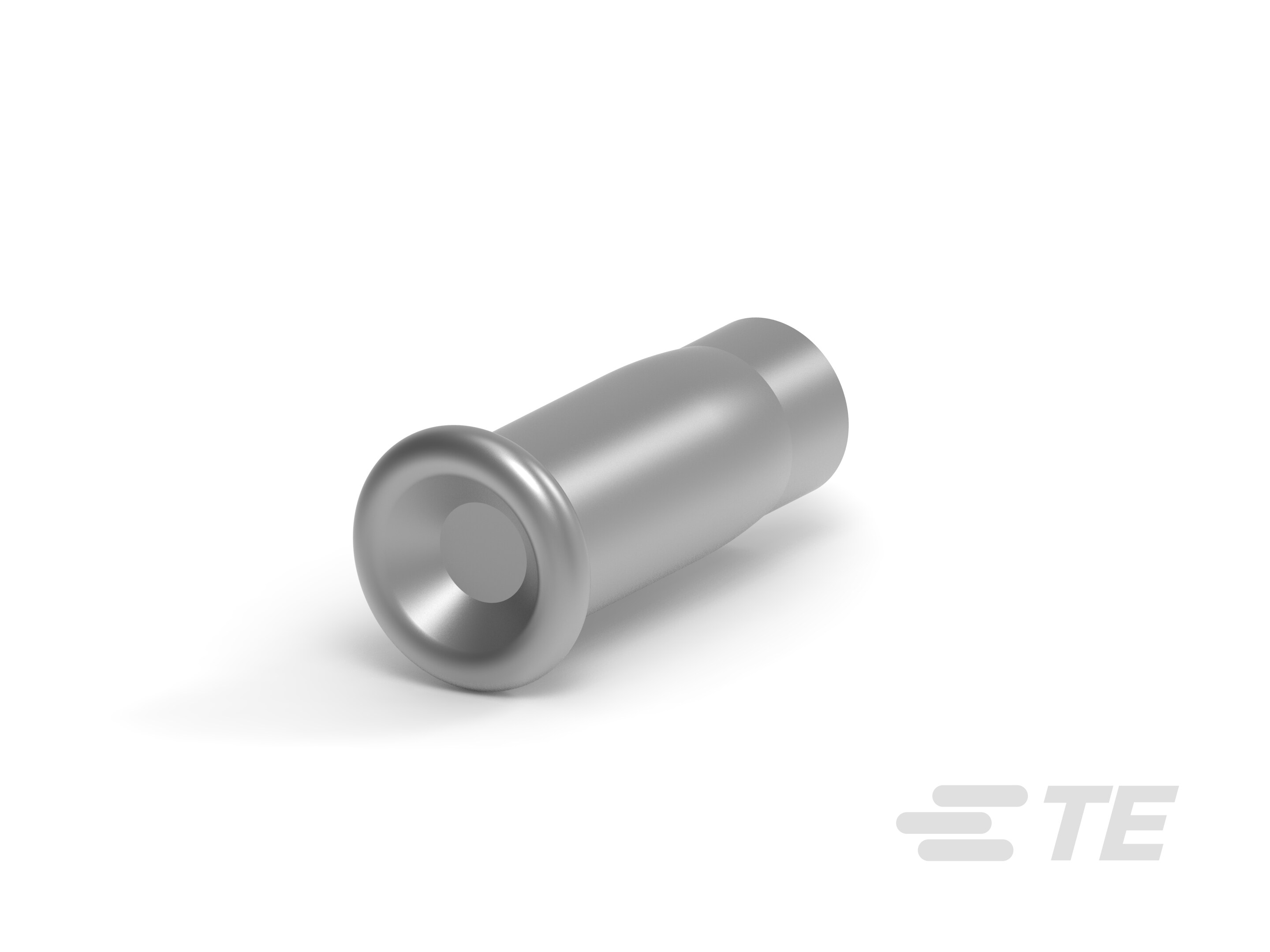

小型スプリング ソケット: 弾頭、ベリリウム銅、4 A

製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。

• コネクタおよびコンタクトの嵌合先  プリント基板

• ソケット スリーブのスタイル  バレット ノーズ

• 接続タイプ  ケーブル対基板

• 防水性  いいえ

• ワイヤ/ケーブルのタイプとの互換性  ディスクリート ワイヤ

• スリーブの材質  銅

• スリーブのめっき材質  錫

• 端子嵌合面のめっき材料の厚さ (µm) 30

• 端子スプリングのめっき厚 (µm) .762, 2.54, 3.81

• 端子スプリングのめっき厚 (µin) 30

• 端子スプリングのめっき材料  金, 錫

• 端子のベース材質  ベリリウム銅

• 端子嵌合面のめっき材料の厚さ  30 µm [ 30 µin ]

• 端子の定格電流 (最大) (A) 4

• 挿入方法  手動/半自動/自動

• PCB に対する結線方法  スルーホール - 圧入

• ワイヤ & ケーブルへの結線方法  はんだ

• 基板厚 (推奨)  .79 – 3.18 mm [ .031 – .125 in ]

• ソケット長 (mm) 4.01, 4.67

• ソケット長 (in) .158, .184

• PCB 穴の直径 (mm) 1.07, 1.32

• PCB 穴の直径 (in) .042, .052

• ワイヤ サイズ (AWG) 25 – 22, 29 – 24, 27 – 24, 28 – 24, 28 – 22

• ワイヤ サイズ (mm²) .081 – .205, .081 – .326, .162 – .326, .102 – .205

• 嵌合ピン径の範囲 (mm) .3 – .53, .36 – .66, .36 – .56, .38 – .53, .51 – .66

• 嵌合ピン径の範囲 (in) .014 – .022, .014 – .026, .015 – .021, .012 – .021, .02 – .026

• 使用温度範囲  -65 – 125 °C [ -85 – 257 °F ]

• はんだプロセス機能  なし, フラックス防止

• 回路用途  パワーおよびシグナル

• 実装方法  Bag, Reel, キャリア テープ, バラ端子

• パッケージ数量  2000, 10000, 50000

• スプリングの材質  ベリリウム銅
