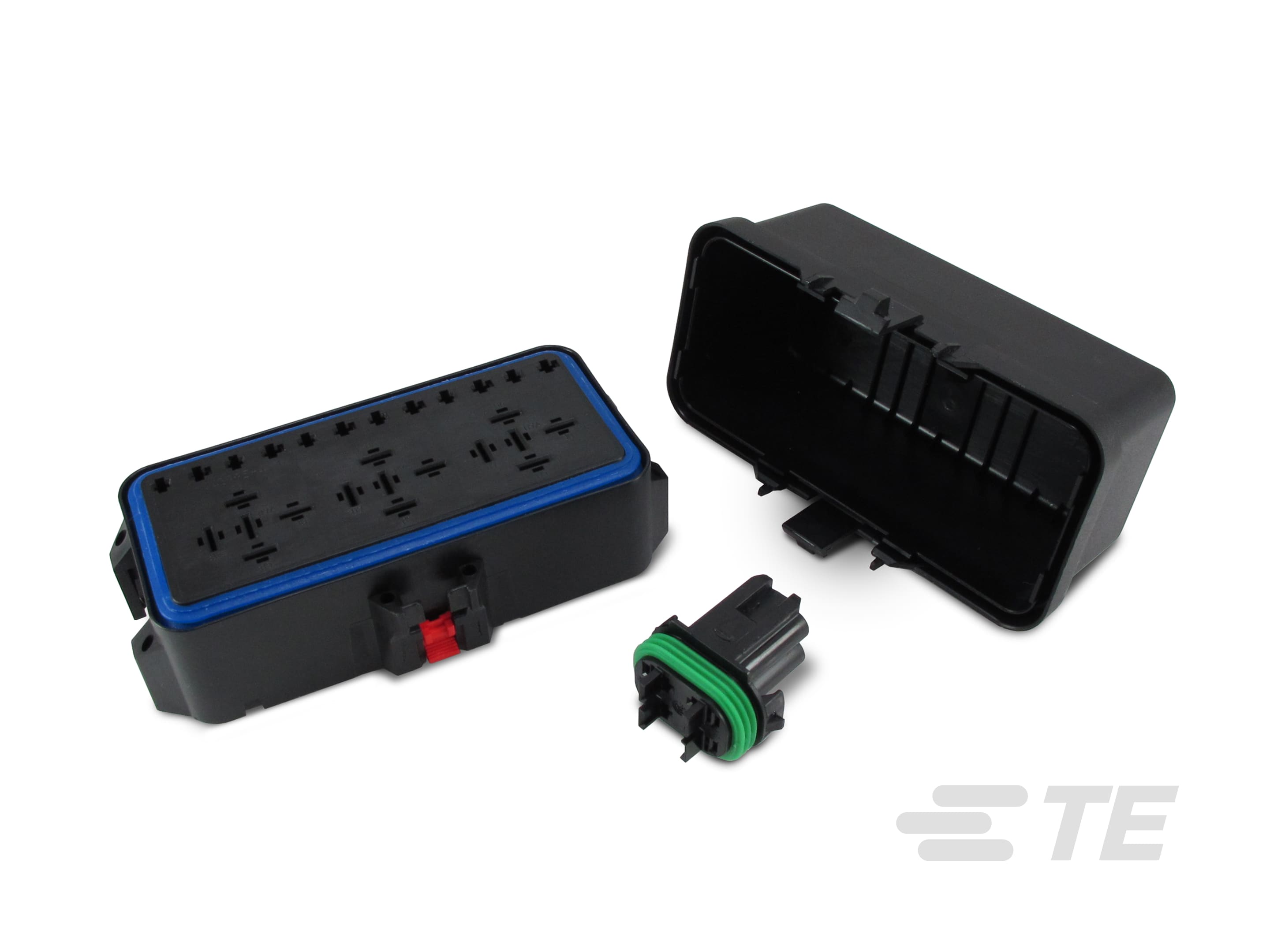

Sealed Fuse and Relay Boxes

Sealed Fuse and Relay Boxes-CAT-AM7-FRB69

防水型ヒューズおよびリレーボックスは、過酷な環境において電気回路保護と負荷スイッチング機能を提供します。これらの製品は AMP MCP 端子に対応します。すべての防水型ヒューズおよびリレーボックスに、環境的密閉を実現する保護カバーが付いています。

詳細表示標準

デジタル版データシート|

製品の特長

ピッチ(mm): 7.8, 8.13
防水性: はい
使用温度 (最大)(°C): 125
公称電圧アーキテクチャ(V): 12, 24
二次ロック: いいえ

より入手可能

製品	TE製品番号:	文書	コンポーネントタイプ	ヒューズのタイプ	ヒューズ数 (最大)	リレータイプとの互換性	リレー数 (最大)	極数	端子の定格電流 (最大)
BASE ASSY, 38 POSN ISO FUSE AND RELAY	2297813-2	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ヒューズホルダ, リレーホルダ	ミニ ATM ヒューズ	14	ISO ミニ	2	38	20 A, 40 A
BASE ASSY, 49 POSN ISO FUSE AND RELAY	2297813-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ヒューズホルダ, リレーホルダ	ミニ ATM ヒューズ	22	ISO ミニ	1	49	20 A, 40 A
BASE ASSY, 27 POSN ISO FUSE AND RELAY	2297813-3	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ヒューズホルダ, リレーホルダ	ミニ ATM ヒューズ	6	ISO ミニ	3	27	20 A, 40 A
BASE ASSEMBLY, 60 POSITION, BB	1443997-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	リレーホルダ	-	30	280 プラグイン	8	27, 38, 49, 60	20 A
BASE ASSEMBLY, 40 POSITION	1587335-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ヒューズホルダ	ミニ ATM ヒューズ	20	280 プラグイン	6	40	20 A
BASE, 40 POSITION	109853-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ヒューズホルダ	ミニ ATM ヒューズ	20	280 プラグイン	6	40	20 A
BASE ASSEMBLY, 60 POSITION, BB	1443997-2	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	リレーホルダ	-	30	280 プラグイン	8	27, 38, 49, 60	20 A

概要

防水型ヒューズおよびリレーボックスはカスタマイズ可能なレイアウトを備え、ヘビーデューティー用途向けに設計されています。

仕様と特徴

製品情報をご確認くださいまたは認証機関による最新情報に関しましてはお問い合わせください。

製品のタイプの特徴

コンポーネントタイプ ヒューズホルダ, リレーホルダ
ヒューズのタイプ ミニ ATM ヒューズ
リレータイプとの互換性 280 プラグイン, ISO ミニ
防水性はい

構成の特徴

ヒューズ数 (最大) 2, 6, 14, 20, 22, 30
リレー数 (最大) 0, 1, 2, 3, 6, 8
極数 4, 27, 38, 40, 49, 60

電気的特性

公称電圧アーキテクチャ (V) 12, 24

ボディの特徴

二次ロック いいえ

端子の特徴

端子の定格電流 (最大) (A) 20, 40

ハウジングの特徴

ピッチ (mm) 7.8, 8.13
ピッチ (in) .307, .32

使用条件

使用温度 (最大) 125 °C [ 257 °F ]
使用温度範囲 -40 – 125 °C [ -40 – 257 °F ]

業界スタンダード

IP 定格 IP67

参照番号

TE用番号 CAT-AM7-FRB69
