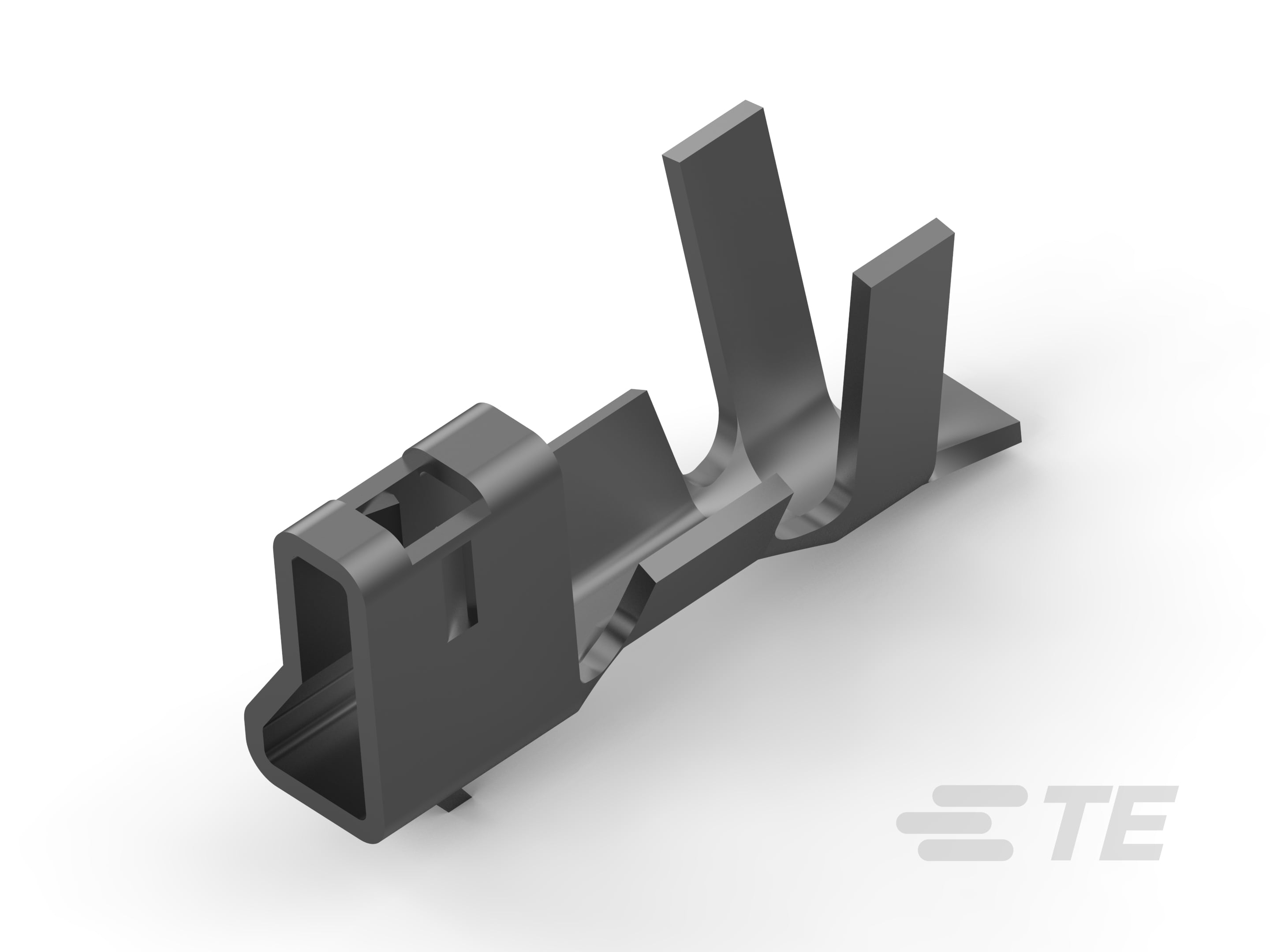

Common Termination Contacts — POWER TRIPLE LOCK

製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。

• 実装方法  バラ端子, Reel, 板

• パッケージ数量  100, 10000, 20, 20000

• 端子の形状およびフォーム  角形

• 嵌合ピンの直径  .6 mm [ .023 in ]

• 端子のタイプ  ソケット

• 端子嵌合面のめっき仕様  錫, 金

• 電線と端子の結線部のめっき材料  スズメッキ, 金

• 端子のベース材質  りん青銅, 銅合金

• 端子の定格電流 (最大) (A) 2, 4

• ワイヤ絶縁サポート  あり

• 絶縁抵抗 (MΩ) 1000

• 動作電圧 (VAC) 125

• 動作電圧 (VDC) 125

• 適合する絶縁直径範囲 (mm) .93 – 1.5, 1.1 – 1.5, .65 – 1.35

• 適合する絶縁直径範囲 (in) .026 – .053, .043 – .059, .037 – .059

• ワイヤ サイズ (AWG) 30 – 26, 26 – 22

• ワイヤ サイズ (mm²) .05 – .15, .12 – .4

• ワイヤ/ケーブルのタイプとの互換性  ディスクリート ワイヤ

• ワイヤ & ケーブルへの結線方法  圧縮

• 製品の結線先  ワイヤ＆ケーブル

• 使用温度範囲 (°C) -40 – 105, -30 – 105

• 使用温度範囲 (°F) -22 – 221, -40 – 221

• 回路用途  Signal

• EU RoHS 準拠  準拠

• EU ELV 準拠  準拠
