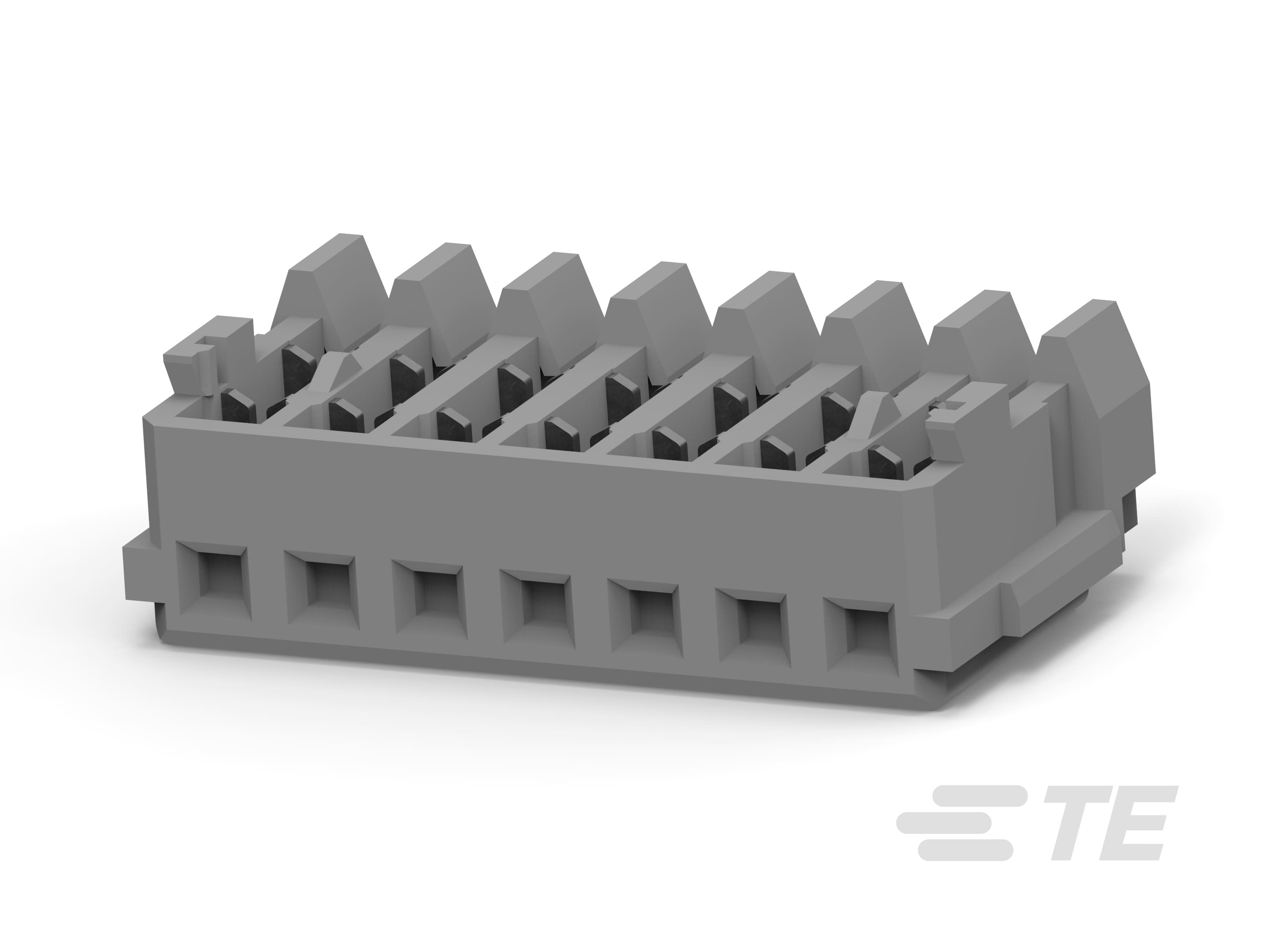

小型共通結線 (CT) ハウジング

製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。

• 実装方法  Bag, Box, Tube

• パッケージ数量  5000, 1500, 4000, 3000, 2000, 1000, 500, 2500

• ワイヤ サイズ (AWG) 30 – 24

• コネクタの高さ  6 mm [ .236 in ]

• コネクタ長 (mm) 21, 25.55, 28.5, 6, 27, 10.5, 19.5, 24, 9, 31.5, 12, 13.5, 30, 18, 22.5, 4.5, 7.5, 16.5, 15

• コネクタ長 (in) .649, .295, .177, .236, .768, 1.122, .531, .413, .709, .945, 1.24, 1.006, .886, 1.063, 1.181, .354, .767, .827, .472, .591, .65

• 適合する絶縁直径範囲  .85 – 1.05 mm [ .033 – .041 in ]

• ワイヤ サイズ (mm²) .05 – .22

• コネクタ幅  3.6 mm [ .141 in ]

• 動作電圧 (VDC) 50

• 動作電圧 (VAC) 50

• 絶縁抵抗 (MΩ) 500

• 端子のタイプ  ソケット

• 端子レイアウト  インライン

• 端子の定格電流 (最大) (A) 3

• パネル マウント機能  なし

• 嵌合保持のタイプ  ディテント

• PCB マウント リテンション  なし

• ストレイン リリーフ  なし

• 嵌合保持  あり

• コネクタ取り付けのタイプ  ケーブル マウント (フリー ハンギング)

• ハウジングの材料  ナイロン 66

• ハウジング導入口構成  両端クローズ

• ピッチ  1.5 mm [ .059 in ]

• グロー ワイヤ定格  スタンダード部品 - 非グロー ワイヤ定格

• UL 難燃性グレード  UL 94V-0

• 認証/規格製品に適合  UL, CSA

• コネクタ製品タイプ  ハウジング

• コネクタおよびハウジングのタイプ  リセプタクル

• 接続タイプ  電線対電線, 電線対パネル, 電線対基板

• 防水性  いいえ

• コネクタおよびコンタクトの嵌合先  ワイヤ＆ケーブル

• 極数  7, 17, 16, 12, 10, 5, 11, 15, 13, 14, 20, 18, 4, 3, 6, 8, 2, 19, 9

• 列数  1

• 一次製品色  白, 青

• ワイヤ & ケーブルへの結線方法  圧縮

• 使用温度範囲  -30 – 105 °C [ -22 – 221 °F ]

• 回路用途  パワーおよびシグナル

• EU RoHS 準拠  準拠

• EU ELV 準拠  準拠
