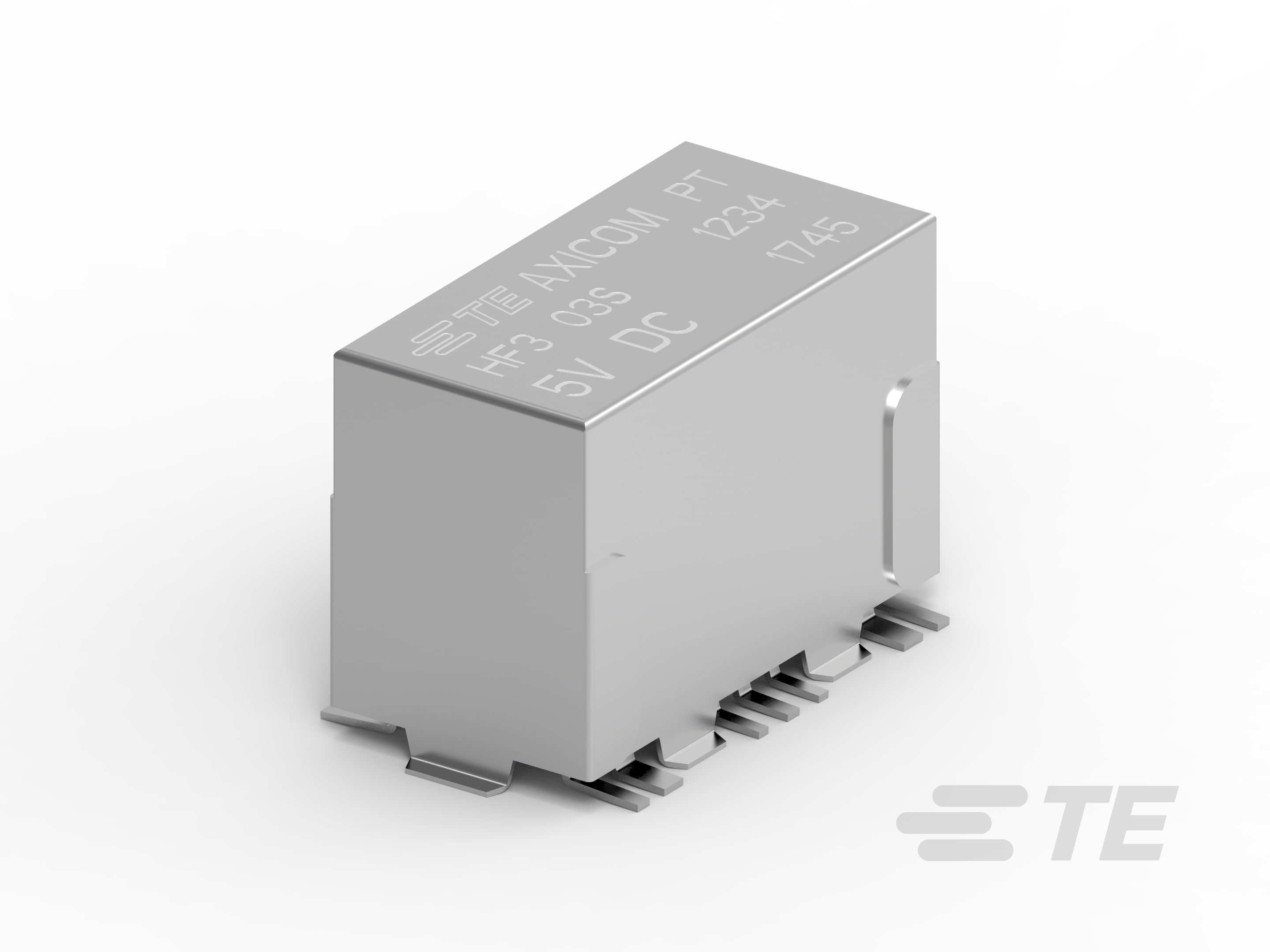

Axicom HF Relay 3GHz, Shielded

製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。

• コイル電力定格のクラス (W) .05 – .3

• 環境気温のクラス (°C) 70 – 85

• 端子電流のクラス (A) 0 – 2

• 高さのクラス (メカニカル) (mm) 10 – 11

• 長さのクラス (メカニカル) (mm) 14 – 16

• 幅のクラス (メカニカル) (mm) 6 – 8

• EU RoHS 準拠  準拠

• EU ELV 準拠  準拠

• 実装方法  ボックスおよびカートン, Reel

• リレー オプション  RF 定格

• 端子の特殊な特徴  ガル ウィング

• 極の端子数  1

• 接点配置  1 フォーム C SPDT-CO

• 端子の材質  ニッケル

• 端子のめっき材質  金

• 保護の環境カテゴリ  RTIII

• 環境気温 (最大)  85 °C [ 85 °F ]

• はんだプロセス  リフローはんだ

• 性能のタイプ  標準

• 電流のタイプ  DC

• コイル磁気システム  単安定, 双安定、2 コイル

• 端子の制限連続電流 (A) 2

• 端子の制限短時間電流 (A) 2

• 電圧定常波比率 (HF パラメーター)  1.45 @ 900MHz, 1.07 @ 100MHz

• 端子のスイッチング電圧 (最大) (VAC) 250

• 端子のスイッチング電圧 (最大) (VDC) 220

• 端子の制限遮断電流 (A) 2

• コイル抵抗 (Ω) 574, 4114, 178, 145, 1028

• 絶縁の初期抵抗 (MΩ) 1000000

• 端子の制限投入電流 (A) 2

• 開端子間の絶縁初期耐圧 (Vrms) 600

• 端子の定格電流 (A) 2

• コイル定格電圧 (VAC) 12, 9, 5, 24

• 端子の定格電圧 (VAC) 250

• 端子の定格電圧 (VDC) 220

• コイル電力定格 DC (W) .14

• コンタクト/コイル間の絶縁初期耐圧 (Vrms) 1000

• 製品高さ  10.5 mm [ .413 in ]

• 製品長さ  14.9 mm [ .586 in ]

• 製品幅  7.5 mm [ .295 in ]

• 製品重量 (oz) 3

• エンクロージャのタイプ  耐フラックス自動はんだ付けおよび洗浄可能

• 絶縁 (HF パラメーター)  -96dB @ 100MHz, -55dB @ 3GHz, -50dB @ 3GHz, -80dB @ 900MHz, -95dB @ 100MHz

• 挿入損 (HF パラメーター)  -.3dB @ 3GHz, -.03dB @ 100MHz, -.12dB @ 900MHz

• リレーおよびコンタクタのタイプ  RF リレー

• 主結線およびコネクタのタイプ  PCB SMT

• コイル結線およびコネクタのタイプ  PCB SMT

• 製品のマウントのタイプ  プリント基板
