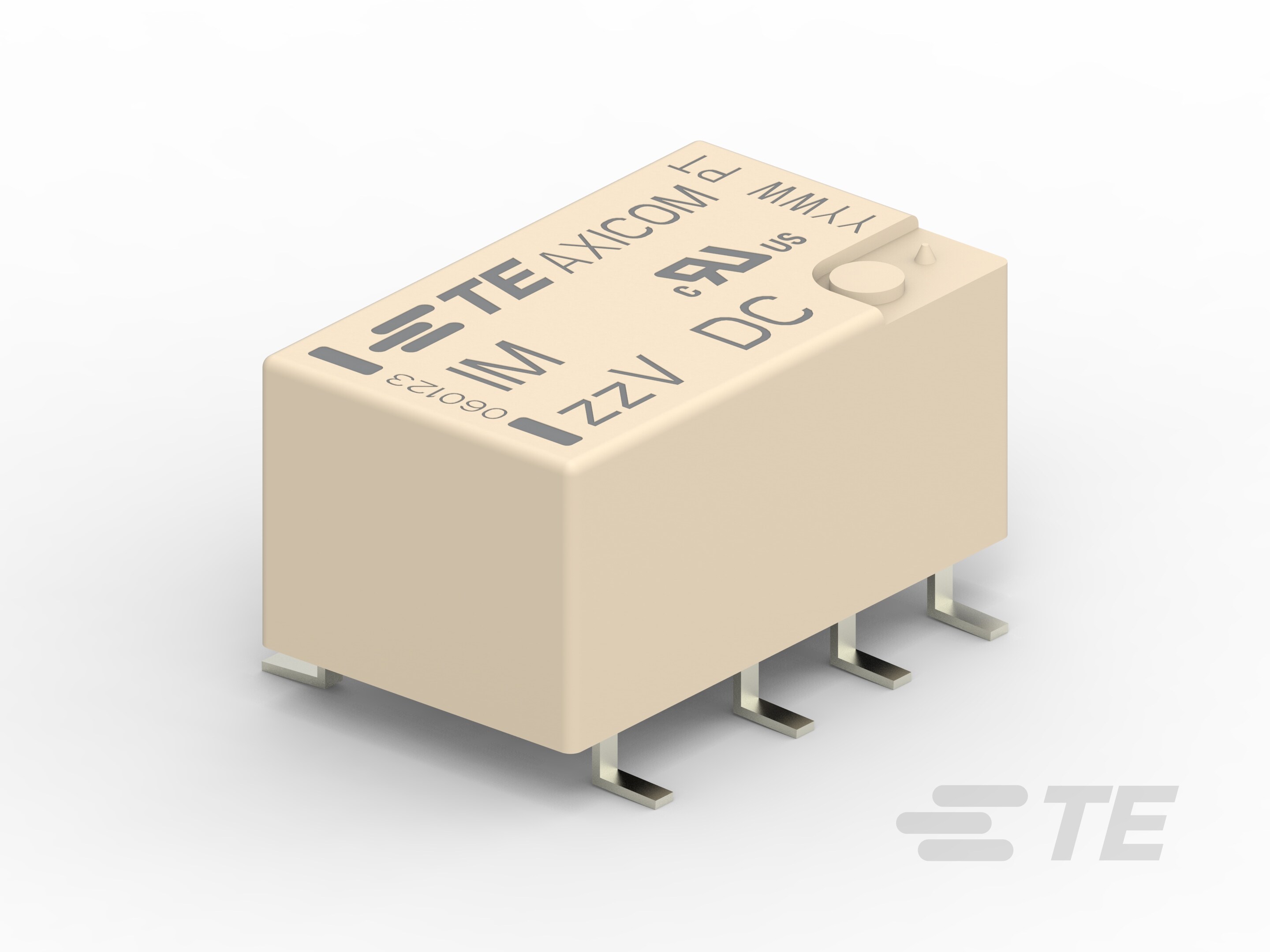

Signal Relay: 2 Form A, 2 NO Contacts

製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。

• コイル電力定格のクラス (W) .05 – .3

• 環境気温のクラス (°C) 70 – 85

• 端子電流のクラス (A) 0 – 2

• 高さのクラス (メカニカル) (mm) 0 – 6

• 長さのクラス (メカニカル) (mm) 0 – 10

• 幅のクラス (メカニカル) (mm) 0 – 6

• EU RoHS 準拠  準拠

• EU ELV 準拠  準拠

• 端子のスイッチング負荷 (最小)  .1mA @ .0001V

• 端子の制限連続電流 (A) 2

• 端子の制限短時間電流 (A) 2

• 電圧定常波比率 (HF パラメーター)  1.06 @ 100MHz, 1.49 @ 900Mhz

• 端子のスイッチング電圧 (最大) (VAC) 250

• 端子のスイッチング電圧 (最大) (VDC) 220

• 端子の制限遮断電流 (A) 2

• 隣接する端子間の絶縁初期耐圧 (Vrms) 1000

• コイル抵抗 (Ω) 1029, 178

• 絶縁の初期抵抗 (MΩ) 1000000

• 端子の制限投入電流 (A) 2

• 開端子間の絶縁初期耐圧 (Vrms) 750

• 端子の定格電流 (A) 2

• コイル定格電圧 (VDC) 12, 5

• 端子の定格電圧 (VAC) 250

• 端子の定格電圧 (VDC) 220

• コイル電力定格 DC (W) .14

• コンタクト/コイル間の絶縁初期耐圧 (Vrms) 1800

• 実装方法  Reel

• リレー オプション  RF 定格

• 端子の特殊な特徴  ガル ウィング, 二股/ツイン コンタクト

• 極の端子数  2

• 接点配置  2 フォーム A DPST-NO

• 端子の材質  パラジウム ルテニウム + 金

• 端子のめっき材質  金

• 保護の環境カテゴリ  RTV

• 使用温度範囲 (°C) -40 – 85

• 環境気温 (最大)  85 °C [ 185 °F ]

• はんだプロセス  流動はんだ付け

• 性能のタイプ  標準

• 電流のタイプ  DC

• コイル磁気システム  単安定、極性

• 製品高さ  5.65 mm [ .222 in ]

• 製品長さ  10 mm [ .393 in ]

• 製品幅  6 mm [ .236 in ]

• 製品重量  .75 g [ .026 oz ]

• エンクロージャのタイプ  密閉シール済み

• 絶縁 (HF パラメーター)  -18.8dB @ 900MHz, -37dB @ 100MHz

• 挿入損 (HF パラメーター)  -.33dB @ 900MHz, -.03dB @ 100MHz

• リレーおよびコンタクタのタイプ  RF リレー

• 主結線およびコネクタのタイプ  PCB SMT

• コイル結線およびコネクタのタイプ  PCB SMT

• 製品のマウントのタイプ  プリント基板
