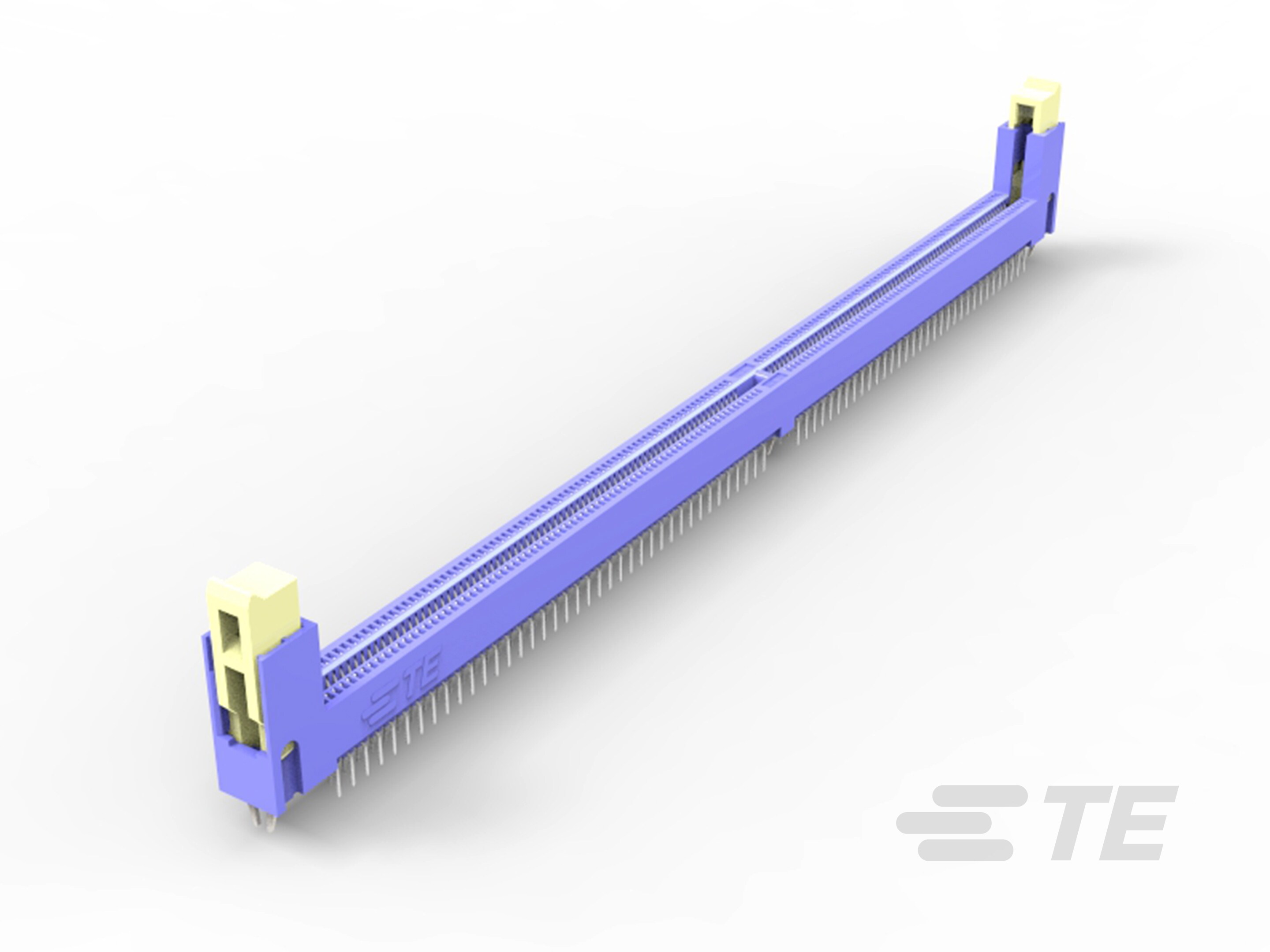

DDR4 DIMM ソケット

製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。

• 保持ポストの位置  なし

• エジェクターの位置  両端

• モジュール キーのタイプ  オフセット右

• PCB 保持機能材料  ステンレス鋼

• ラッチの材質  高耐熱熱可塑性樹脂

• エジェクター材質の色  ナチュラル, 青, 緑, 青 (2935U), 黒

• エジェクターの材質  高耐熱熱可塑性樹脂

• コネクタ プロファイル  標準

• ラッチの色  ナチュラル, 青, 黒

• エジェクターのタイプ  標準

• 列数  2

• キー数  1

• ベイ数  2

• 極数  288

• モジュールの向き  垂直

• 回路用途  Signal

• 中央保持穴の直径  1.2 mm [ .047 in ]

• PCB からのプロファイル高さ  20 mm [ .787 in ]

• 列間スペーシング  2.2 mm [ .08 in ]

• 端子嵌合面のめっき材料の厚さ (µm) .76, .51, .38

• 端子嵌合面のめっき材料の厚さ (µin) 15, 30, 20

• ソケットのスタイル  DIMM

• メモリ ソケットのタイプ  メモリ カード

• PCB 端子結線面のめっき材料の厚さ  3 µm [ 118.1 µin ]

• 端子のベース材質  銅合金

• PCB 端子結線面のめっき材料  錫

• 端子の下地めっきの材料  ニッケル

• 端子嵌合面のめっき仕様  金

• 端子の定格電流 (最大) (A) .75

• コネクタ取り付けのタイプ  ボード マウント

• マウント角度  垂直

• 嵌合調整のタイプ  オフセット右

• PCB マウント リテンション タイプ  ボードロック

• PCB マウント リテンション  あり

• 嵌合調整  なし, あり

• ハウジングの材料  高温ナイロン, 高耐熱熱可塑性樹脂

• ハウジングの色  青, 緑, 黄, ナチュラル, 黒

• ピッチ  .85 mm [ .033 in ]

• コネクタおよびコンタクトの嵌合先  プリント基板

• DRAM のタイプ  ダブル データ レート (DDR) 4

• 接続タイプ  基板対基板, 基板対バス バー

• UL 難燃性グレード  UL 94V-0

• 結線ポストとテールの長さ (mm) 2.67, 3.18, 2.1

• 結線ポストとテールの長さ (in) .083, .125, .105

• 挿入のスタイル  直接挿入

• PCB に対する結線方法  サーフェス マウント, スルー ホール - はんだ付け

• パッケージ数量  80

• 実装方法  ハード トレイ, ボックスおよびトレイ, Tray

• DRAM 電圧 (V) 1.2

• 使用温度範囲  -55 – 105 °C [ -67 – 221 °F ]

• EU RoHS 準拠  準拠

• EU ELV 準拠  準拠
