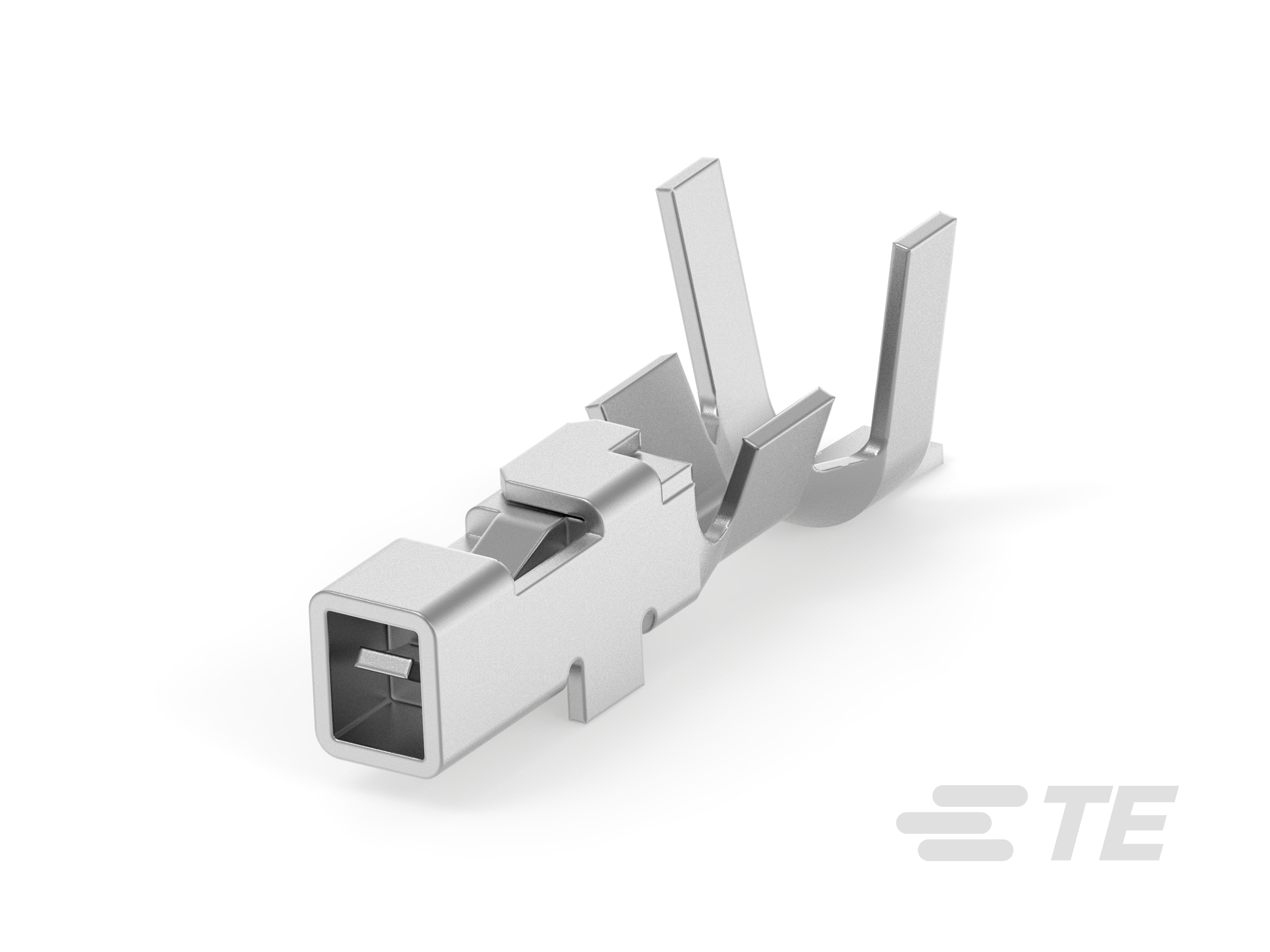

Contact: Component To Wire; 3-5A, 30-18 Wire Size

製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。

• 実装方法  バッグおよびボックス, リールおよびボックス

• パッケージ数量  24000, 12000, 6000, 36000, 1000, 12500

• ワイヤ絶縁サポート  あり

• 端子の下地めっきの材料の厚さ  1.27 µm [ 50 µin ]

• 端子長 (mm) 13.65, 7.9, 12.95, 8.6

• 端子長 (in) .311, .537, .509, .338

• 端子嵌合面のめっき材料の厚さ (µm) .76, .38

• 端子嵌合面のめっき材料の厚さ (µin) 15, 30

• バレルのタイプ  Open

• 端子の向き  ストレート

• 嵌合タブ幅 (mm) .5, .7

• 嵌合タブ幅 (in) .02, .027

• 端子の下地めっきの材料  ニッケル

• 嵌合タブ厚 (mm) .5, .46

• 嵌合タブ厚 (in) .02, .018

• 端子のタイプ  リセプタクル, タブ

• 端子嵌合面のめっき仕様  金, スズメッキ, 錫

• 端子のベース材質  銅合金

• 端子の定格電流 (最大) (A) 5

• 角形結線ポストとテールの幅  .7 mm [ .027 in ]

• 角形結線ポストとテールの厚さ  .5 mm [ .02 in ]

• ワイヤ & ケーブルへの結線方法  圧縮

• 製品の結線先  ワイヤ＆ケーブル

• 適合する絶縁直径範囲 (mm) 1.08 – 1.6, 1.4 – 2.2, 1.08 – 1.9, .6 – 1.2

• 適合する絶縁直径範囲 (in) .024 – .047, .055 – .087, .042 – .074, .042 – .063

• ワイヤ サイズ (AWG) 30 – 28, 22 – 18, 28 – 22

• ワイヤ サイズ (mm²) .05 – .09, .08 – .38, .34 – .86

• 動作電圧 (VAC) 250, 125

• 動作電圧 (VDC) 125, 250

• 使用温度範囲 (°C) -30 – 105, -55 – 105

• 使用温度範囲 (°F) -67 – 221, -22 – 221

• 回路用途  Signal

• EU RoHS 準拠  準拠

• EU ELV 準拠  準拠
