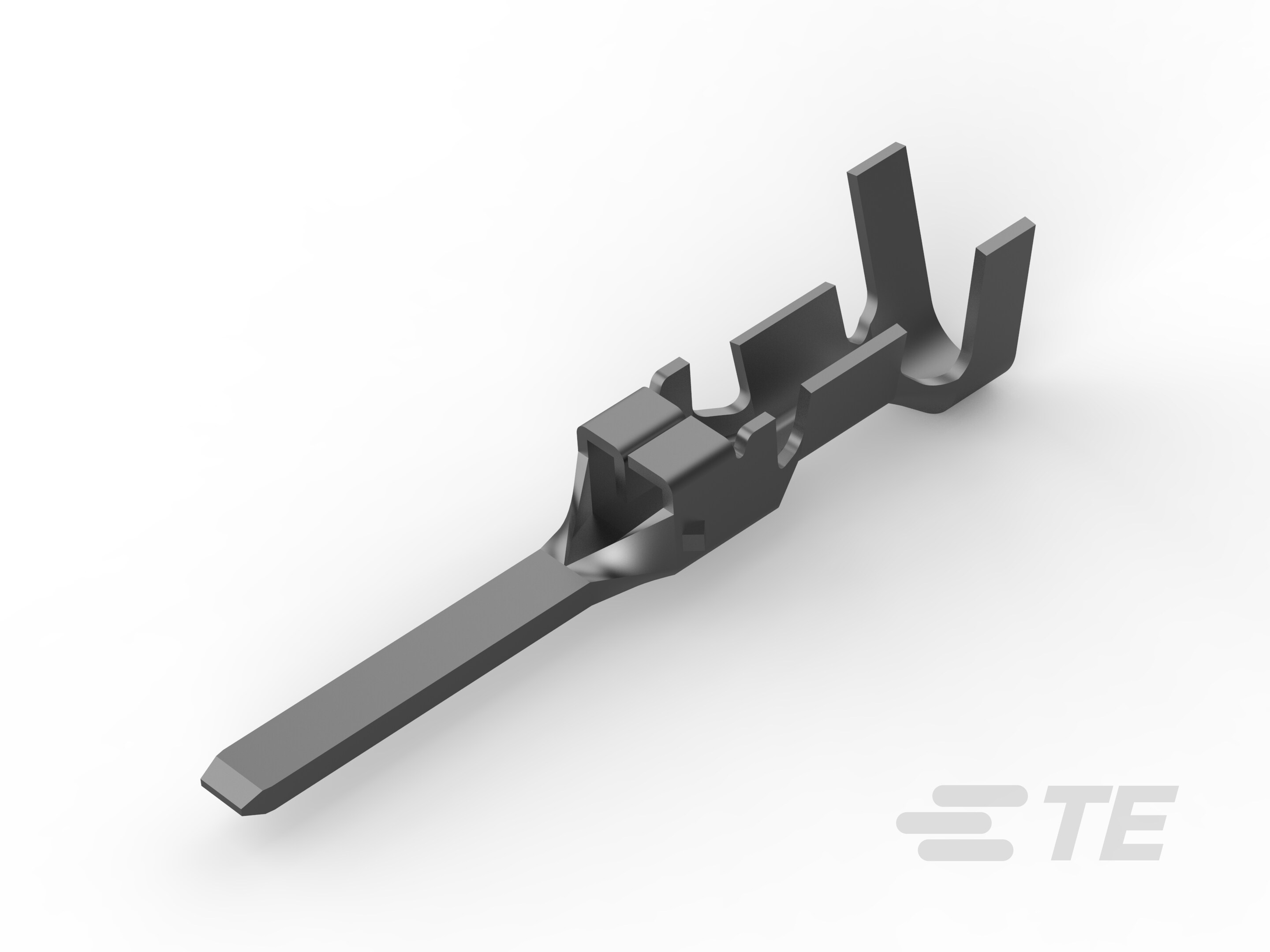

GRACE INERTIA タブ

製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。

• 実装方法  Reel

• パッケージ数量  5000, 6000, 2000

• ワイヤ絶縁サポート  なし

• ハウジング内部での接点保持のタイプ  ロッキング ランス

• 電線と端子の結線部のめっき材料の仕上げ  光沢, マット

• 端子の向き  ストレート

• 嵌合タブ幅 (mm) 3.1, 1.2

• 嵌合タブ幅 (in) .122, .047

• 嵌合タブ厚 (mm) .5, .8

• 嵌合タブ厚 (in) .02, .3

• 電線と端子の結線部のめっき厚  .8 – 1.4 µm [ 31.49 – 55.11 µin ]

• 端子のタイプ  タブ

• 端子嵌合面のめっき仕様  錫

• 電線と端子の結線部のめっき材料  スズメッキ

• ハウジング内部での端子保持  あり

• 端子のベース材質  銅合金

• 端子の定格電流 (最大) (A) 15, 7, 20, 4

• ディスクリート ワイヤ タイプ  より線

• 適合する絶縁直径範囲 (mm) 1.3 – 2, 1.5 – 2.7, 2.9 – 4.1, 2 – 3.75

• 適合する絶縁直径範囲 (in) .079 – .148, .051 – .079, .059 – .106, .114 – .161

• ワイヤ サイズ (AWG) 22 – 18, 14 – 12, 16 – 14, 26 – 22

• ワイヤ サイズ (mm²) .33 – .82, .13 – .33, 2.08 – 3.31, 1.31 – 2.18

• 動作電圧 (VAC) 600, 300

• 動作電圧 (VDC) 600

• ワイヤ & ケーブルへの結線方法  圧縮

• 製品の結線先  ワイヤ＆ケーブル

• 使用温度範囲 (°C) -30 – 105, -40 – 105

• 使用温度範囲 (°F) -22 – 221, -40 – 221

• 回路用途  電源

• EU RoHS 準拠  準拠

• EU ELV 準拠  準拠
