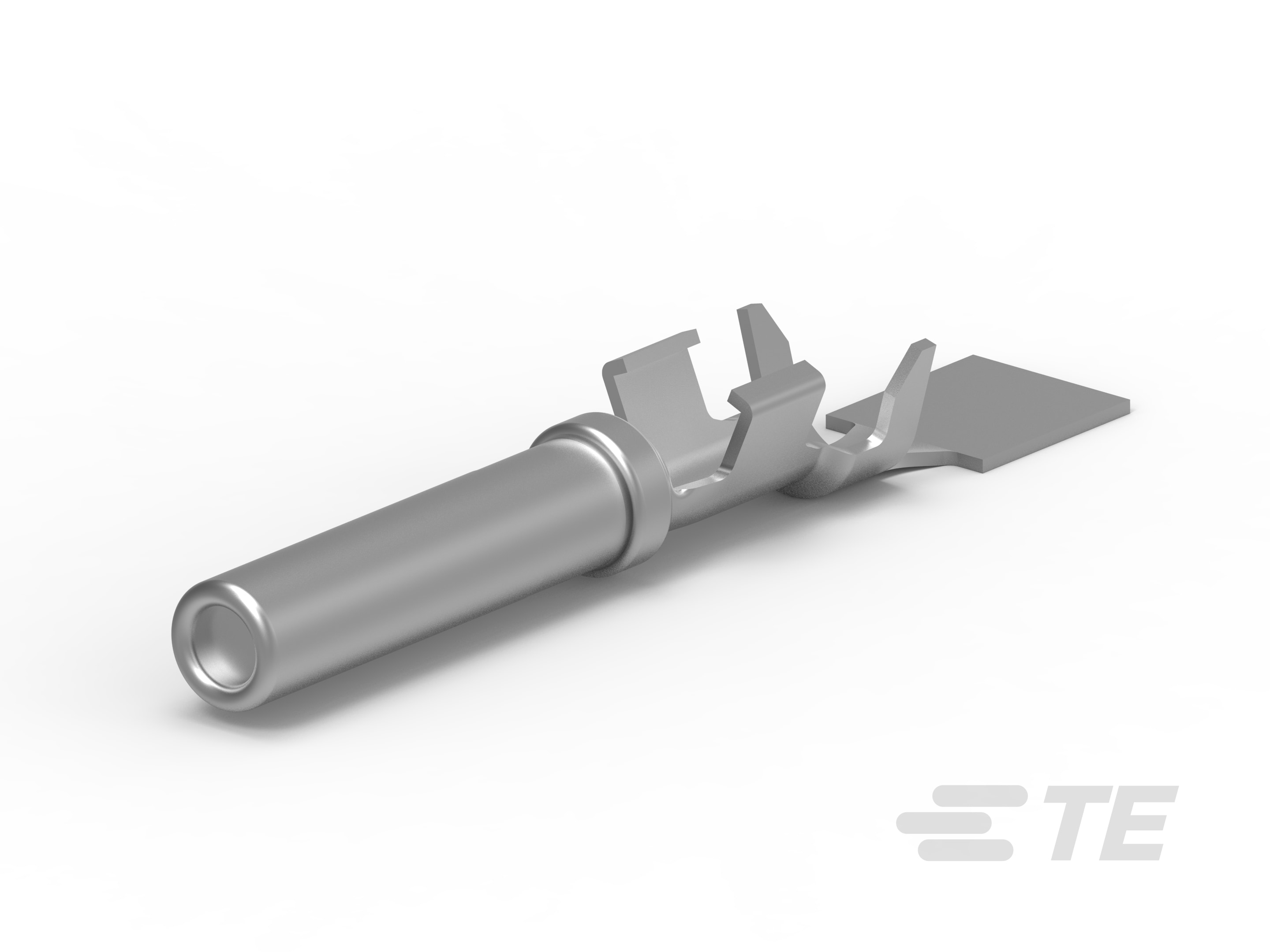

DEUTSCH サイズ 16 クリンプコンタクト

製品の特長

端子のタイプ : ピン, ソケット
嵌合ピンの直径 (mm): 1.5
嵌合ピンの直径 (in): .06, .062
端子伝導性 : 0 ～ 24 A (低出力)
ワイヤサイズ (AWG): 18 – 14, 20 – 16, 16 – 12
ワイヤサイズ (mm²): .823 – 2.08, 1. – 2.5, .517 – 1.3, .75 – 2, .5 – 1

より入手可能

製品	TE製品番号:	文書	端子のタイプ	嵌合ピンの直径	ワイヤサイズ	ワイヤサイズ	防水性	端子のシールのタイプ	ワイヤサイズ検索	ワイヤサイズ検索	界面メッキ	使用温度 (最大)	使用温度範囲
SOC, SF, SIZE 16, 14-18, AU/SN	1062-14-0144	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ソケット	1.5 mm	18 – 14 AWG	.75 – 2 mm²	いいえ	-	1 mm², 2 mm², 1.5 mm², .75 mm²	14 AWG, 16 AWG, 18 AWG	ニッケル (Ni)	150 °C	-55 – 150 °C
Soc,SF,Size 16, 14-18, NI, Lite	2500062-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ソケット	1.5 mm	18 – 14 AWG	.823 – 2.08 mm²	はい	-	-	-	-	125 °C	-55 – 125 °C
PIN, SF, SIZE 16, 16-20, PD/NI/AU	1060-16-0688	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ピン	1.5 mm	20 – 16 AWG	.5 – 1 mm²	いいえ	製品群シールまたは非密閉	1 mm², .5 mm², .75 mm²	20 AWG, 16 AWG, 18 AWG	ニッケル (Ni)	125 °C	-55 – 150 °C
PIN, SF, SIZE 16, 14-18, PD/NI/AU	1060-14-1088	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ピン	1.5 mm	18 – 14 AWG	.75 – 2 mm²	いいえ	-	2 mm², 1 mm², 1.5 mm², .75 mm²	14 AWG, 16 AWG, 18 AWG	ニッケル (Ni)	150 °C	-55 – 150 °C
SOC, SF, SIZE 16, 16-20, PD/NI/AU	1062-16-0688	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ソケット	1.5 mm	20 – 16 AWG	.5 – 1 mm²	いいえ	製品群シールまたは非密閉	1 mm², .5 mm², .75 mm²	20 AWG, 16 AWG, 18 AWG	ニッケル (Ni)	125 °C	-55 – 150 °C
PIN, SF, SIZE 16, 16-20, SN/SN	1060-16-0677	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ピン	1.5 mm	20 – 16 AWG	.5 – 1 mm²	いいえ	製品群シールまたは非密閉	1 mm², .5 mm², .75 mm²	20 AWG, 16 AWG, 18 AWG	ニッケル (Ni)	125 °C	-55 – 125 °C
PIN, SF, SIZE 16, 14-18, NI/SN	1060-16-0722	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ピン	1.5 mm	18 – 14 AWG	.75 – 2 mm²	いいえ	製品群シールまたは非密閉	2 mm², 1 mm², 1.5 mm², .75 mm²	14 AWG, 16 AWG, 18 AWG	ニッケル (Ni)	125 °C	-55 – 125 °C
SOC, SF, SIZE 16, 12-16, AU/SN	1062-16-1244	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ソケット	1.5 mm	16 – 12 AWG	1. – 2.5 mm²	いいえ	製品群シールまたは非密閉	2.5 mm², 1 mm², 1.5 mm²	12 AWG, 14 AWG, 16 AWG	ニッケル (Ni)	125 °C	-55 – 150 °C
Pin, SF,Size 16, 14-18, NI, Lite	2500060-1	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ピン	1.5 mm	18 – 14 AWG	.823 – 2.08 mm²	はい	-	-	-	-	125 °C	-55 – 125 °C
PIN, SF, SIZE 16, 12-16, AU/SN	1060-16-1244	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ピン	1.5 mm	16 – 12 AWG	1. – 2.5 mm²	いいえ	製品群シールまたは非密閉	2.5 mm², 1 mm², 1.5 mm²	12 AWG, 14 AWG, 16 AWG	ニッケル (Ni)	125 °C	-55 – 150 °C
SOC, SF, SIZE 16, 14-18, PD/NI/AU	1062-14-1088	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ソケット	1.5 mm	18 – 14 AWG	.75 – 2 mm²	いいえ	-	2 mm², 1 mm², 1.5 mm², .75 mm²	14 AWG, 16 AWG, 18 AWG	ニッケル (Ni)	150 °C	-55 – 150 °C
SOC, SF, SIZE 16, 14-18, PD/NI/AU	1062-16-0988	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ソケット	1.5 mm	18 – 14 AWG	.75 – 2 mm²	いいえ	製品群シールまたは非密閉	1 mm², 2 mm², 1.5 mm², .75 mm²	14 AWG, 16 AWG, 18 AWG	ニッケル (Ni)	125 °C	-55 – 150 °C
PIN, SF, SIZE 16, 14-18, AU/SN	1060-14-0144	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ピン	1.5 mm	18 – 14 AWG	.75 – 2 mm²	いいえ	-	1 mm², 2 mm², 1.5 mm², .75 mm²	14 AWG, 16 AWG, 18 AWG	ニッケル (Ni)	150 °C	-55 – 150 °C
Soc,SF,Size 16, 16-20, NI, Lite	2500062-2	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ソケット	1.5 mm	20 – 16 AWG	.517 – 1.3 mm²	はい	-	-	-	-	125 °C	-55 – 125 °C
Pin, SF,Size 16, 16-20, NI, Lite	2500060-2	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ピン	1.5 mm	20 – 16 AWG	.517 – 1.3 mm²	はい	-	-	-	-	125 °C	-55 – 125 °C
SOC, SF, SIZE 16, 14-18, SN/SN	1062-16-0177	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ソケット	1.5 mm	18 – 14 AWG	.75 – 2 mm²	いいえ	製品群シールまたは非密閉	1 mm², 2 mm², 1.5 mm², .75 mm²	14 AWG, 16 AWG, 18 AWG	ニッケル (Ni)	125 °C	-55 – 125 °C
PIN, SF, SIZE 16, 14-18, PD/NI/AU	1060-16-0988	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ピン	1.5 mm	18 – 14 AWG	.75 – 2 mm²	いいえ	製品群シールまたは非密閉	1 mm², 2 mm², 1.5 mm², .75 mm²	14 AWG, 16 AWG, 18 AWG	ニッケル (Ni)	125 °C	-55 – 150 °C
SOC, SF, SIZE 16, 12-16, SLVLES, NI/NI	1062-16-1422	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ソケット	1.5 mm	16 – 12 AWG	1. – 2.5 mm²	いいえ	製品群シールまたは非密閉	2.5 mm², 1 mm², 1.5 mm²	12 AWG, 14 AWG, 16 AWG	ニッケル (Ni)	125 °C	-55 – 125 °C
PIN, SF, SIZE 16, 14-18, NI/SN	1060-16-0122	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ピン	1.5 mm	18 – 14 AWG	.75 – 2 mm²	いいえ	製品群シールまたは非密閉	2 mm², 1 mm², 1.5 mm², .75 mm²	14 AWG, 16 AWG, 18 AWG	ニッケル (Ni)	125 °C	-55 – 125 °C
PIN, SF, SIZE 16, 14-18, AU/SN	1060-16-0144	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ピン	1.5 mm	18 – 14 AWG	.75 – 2 mm²	いいえ	製品群シールまたは非密閉	1 mm², 2 mm², 1.5 mm², .75 mm²	14 AWG, 16 AWG, 18 AWG	ニッケル (Ni)	125 °C	-55 – 150 °C
SOC, SF, SIZE 16, 14-18, NI/SN	1062-16-0122	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ソケット	1.5 mm	18 – 14 AWG	.75 – 2 mm²	いいえ	製品群シールまたは非密閉	1 mm², 2 mm², 1.5 mm², .75 mm²	14 AWG, 16 AWG, 18 AWG	ニッケル (Ni)	125 °C	-55 – 125 °C
SOC, SF, SIZE 16, 12-16, NI/SN	1062-16-1222	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ソケット	1.5 mm	16 – 12 AWG	1. – 2.5 mm²	いいえ	製品群シールまたは非密閉	2.5 mm², 1 mm², 1.5 mm²	12 AWG, 14 AWG, 16 AWG	ニッケル (Ni)	125 °C	-55 – 125 °C
PIN, SF, SIZE 16, 14-18, NI/SN	1060-14-0122	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ピン	1.5 mm	18 – 14 AWG	.75 – 2 mm²	いいえ	-	2 mm², 1 mm², 1.5 mm², .75 mm²	14 AWG, 16 AWG, 18 AWG	ニッケル (Ni)	125 °C	-55 – 125 °C
PIN, SF, SIZE 16, 16-20, NI/SN	1060-16-0622	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ピン	1.5 mm	20 – 16 AWG	.5 – 1 mm²	いいえ	製品群シールまたは非密閉	1 mm², .5 mm², .75 mm²	20 AWG, 16 AWG, 18 AWG	ニッケル (Ni)	125 °C	-55 – 125 °C
PIN, SF, SIZE 16, 16-20, AU/SN	1060-16-0644	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ピン	1.5 mm	20 – 16 AWG	.5 – 1 mm²	いいえ	製品群シールまたは非密閉	1 mm², .5 mm², .75 mm²	20 AWG, 16 AWG, 18 AWG	ニッケル (Ni)	125 °C	-55 – 150 °C
SOC, SF, SIZE 16, 14-18, NI/SN	1062-14-0122	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ソケット	1.5 mm	18 – 14 AWG	.75 – 2 mm²	いいえ	-	1 mm², 2 mm², 1.5 mm², .75 mm²	14 AWG, 16 AWG, 18 AWG	ニッケル (Ni)	125 °C	-55 – 125 °C
SOC, SF, SIZE 16, 14-18, AU/SN	1062-16-0144	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ソケット	1.5 mm	18 – 14 AWG	.75 – 2 mm²	いいえ	製品群シールまたは非密閉	1 mm², 2 mm², 1.5 mm², .75 mm²	14 AWG, 16 AWG, 18 AWG	ニッケル (Ni)	125 °C	-55 – 150 °C
SOC, SF, SIZE 16, 16-20, NI/SN	1062-16-0622	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ソケット	1.5 mm	20 – 16 AWG	.5 – 1 mm²	いいえ	製品群シールまたは非密閉	1 mm², .5 mm², .75 mm²	20 AWG, 16 AWG, 18 AWG	ニッケル (Ni)	125 °C	-55 – 125 °C
SOC, SF, SIZE 16, 16-20, AU/SN	1062-16-0644	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ソケット	1.5 mm	20 – 16 AWG	.5 – 1 mm²	いいえ	製品群シールまたは非密閉	1 mm², .5 mm², .75 mm²	20 AWG, 16 AWG, 18 AWG	ニッケル (Ni)	125 °C	-55 – 150 °C
SOC, SF, SIZE 16, 16-20, SN/SN	1062-16-0677	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ソケット	1.5 mm	20 – 16 AWG	.5 – 1 mm²	いいえ	製品群シールまたは非密閉	1 mm², .5 mm², .75 mm²	20 AWG, 16 AWG, 18 AWG	ニッケル (Ni)	125 °C	-55 – 125 °C
PIN, SF, SIZE 16, 12-16, NI/SN	1060-16-1222	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ピン	1.5 mm	16 – 12 AWG	1. – 2.5 mm²	いいえ	製品群シールまたは非密閉	2.5 mm², 1 mm², 1.5 mm²	12 AWG, 14 AWG, 16 AWG	ニッケル (Ni)	125 °C	-55 – 125 °C
SOC, SF, SIZE 16, 14-18, NI/SN	1062-16-0722	\u88FD\u54C1\u56F3\u9762 3D \u30E2\u30C7\u30EB	ソケット	1.5 mm	18 – 14 AWG	.75 – 2 mm²	いいえ	製品群シールまたは非密閉	1 mm², 2 mm², 1.5 mm², .75 mm²	14 AWG, 16 AWG, 18 AWG	ニッケル (Ni)	125 °C	-55 – 125 °C

仕様と特徴

製品情報をご確認くださいまたは認証機関による最新情報に関しましてはお問い合わせください。

実装の特徴

実装方法 Reel
パッケージ数量 3200, 4000, 3000

端子の特徴

電線と端子の結線部のめっき材料 錫, 金
通常の定格電流 (A) 13
圧着タイプ F クリンプ
端子サイズ サイズ 16
コンタクト製造 スタンプ & フォームド
端子のタイプ ピン, ソケット
嵌合ピンの直径 (mm) 1.5
嵌合ピンの直径 (in) .06, .062
界面メッキ ニッケル (Ni)

寸法

適合する絶縁直径範囲 (mm) 1.9 – 3.3, 1.9 – 3.6, 1.4 – 2.5, 1.4 – 2.54, 2.4 – 3.8
適合する絶縁直径範囲 (in) .074 – .13, .095 – .15, .055 – .1, .075 – .14
ワイヤサイズ (AWG) 18 – 14, 20 – 16, 16 – 12
ワイヤサイズ (mm²) .823 – 2.08, 1. – 2.5, .517 – 1.3, .75 – 2, .5 – 1
ワイヤサイズ検索 (mm²) 2.5, 2, .5, 1.5, 1, .75
ワイヤサイズ検索 (AWG) 16, 18, 12, 14, 20

その他

顧客の指定問い合わせ先はい
端子伝導性 0 ～ 24 A (低出力)
EU RoHS 準拠準拠
EU ELV 準拠準拠

製品のタイプの特徴

リセプタクルのスタイル 180°
防水性 いいえ, はい
一次ロックの特徴 ハウジング内に統合

使用条件

絶縁オプション 非絶縁
使用温度 (最大) (°C) 150, 125
使用温度 (最大) (°F) 302, 257
使用温度範囲 (°C) -55 – 150, -55 – 125
使用温度範囲 (°F) -67 – 302, -67 – 257

結線の特徴

ワイヤ & ケーブルへの結線方法圧縮
製品の結線先 ワイヤ

動作/用途

ワイヤのベース材料に適合銅

ボディの特徴

端子のシールのタイプ 製品群シールまたは非密閉

参照番号

TE用番号 CAT-J67-DSCC16

DEUTSCH サイズ 16 クリンプ コンタクト

製品の特長

端子のタイプ : ピン, ソケット

嵌合ピンの直径 (mm): 1.5

嵌合ピンの直径 (in): .06, .062

端子伝導性 : 0 ～ 24 A (低出力)

ワイヤ サイズ (AWG): 18 – 14, 20 – 16, 16 – 12

ワイヤ サイズ (mm²): .823 – 2.08, 1. – 2.5, .517 – 1.3, .75 – 2, .5 – 1

実装の特徴

実装方法 Reel

パッケージ数量 3200, 4000, 3000

端子の特徴

電線と端子の結線部のめっき材料 錫, 金

通常の定格電流 (A) 13

圧着タイプ F クリンプ

端子サイズ サイズ 16

コンタクト製造 スタンプ & フォームド

端子のタイプ ピン, ソケット

嵌合ピンの直径 (mm) 1.5

嵌合ピンの直径 (in) .06, .062

界面メッキ ニッケル (Ni)

寸法

適合する絶縁直径範囲 (mm) 1.9 – 3.3, 1.9 – 3.6, 1.4 – 2.5, 1.4 – 2.54, 2.4 – 3.8

適合する絶縁直径範囲 (in) .074 – .13, .095 – .15, .055 – .1, .075 – .14

ワイヤ サイズ (AWG) 18 – 14, 20 – 16, 16 – 12

ワイヤ サイズ (mm²) .823 – 2.08, 1. – 2.5, .517 – 1.3, .75 – 2, .5 – 1

ワイヤ サイズ検索 (mm²) 2.5, 2, .5, 1.5, 1, .75

ワイヤ サイズ検索 (AWG) 16, 18, 12, 14, 20

その他

顧客の指定問い合わせ先 はい

端子伝導性 0 ～ 24 A (低出力)

EU RoHS 準拠 準拠

EU ELV 準拠 準拠

製品のタイプの特徴

リセプタクルのスタイル 180°

防水性 いいえ, はい

一次ロックの特徴 ハウジング内に統合

使用条件

絶縁オプション 非絶縁

使用温度 (最大) (°C) 150, 125

使用温度 (最大) (°F) 302, 257

使用温度範囲 (°C) -55 – 150, -55 – 125

使用温度範囲 (°F) -67 – 302, -67 – 257

結線の特徴

ワイヤ & ケーブルへの結線方法 圧縮

製品の結線先 ワイヤ

動作/用途

ワイヤのベース材料に適合 銅

ボディの特徴

端子のシールのタイプ 製品群シールまたは非密閉

参照番号

TE用番号 CAT-J67-DSCC16

DEUTSCH サイズ 16 クリンプコンタクト

ワイヤサイズ (AWG): 18 – 14, 20 – 16, 16 – 12

ワイヤサイズ (mm²): .823 – 2.08, 1. – 2.5, .517 – 1.3, .75 – 2, .5 – 1

電線と端子の結線部のめっき材料錫, 金

端子サイズサイズ 16

コンタクト製造スタンプ & フォームド

端子のタイプピン, ソケット

界面メッキニッケル (Ni)

ワイヤサイズ (AWG) 18 – 14, 20 – 16, 16 – 12

ワイヤサイズ (mm²) .823 – 2.08, 1. – 2.5, .517 – 1.3, .75 – 2, .5 – 1

ワイヤサイズ検索 (mm²) 2.5, 2, .5, 1.5, 1, .75

ワイヤサイズ検索 (AWG) 16, 18, 12, 14, 20

顧客の指定問い合わせ先はい

EU RoHS 準拠準拠

EU ELV 準拠準拠

防水性いいえ, はい

一次ロックの特徴ハウジング内に統合

絶縁オプション非絶縁

ワイヤ & ケーブルへの結線方法圧縮

製品の結線先ワイヤ

ワイヤのベース材料に適合銅

端子のシールのタイプ製品群シールまたは非密閉
