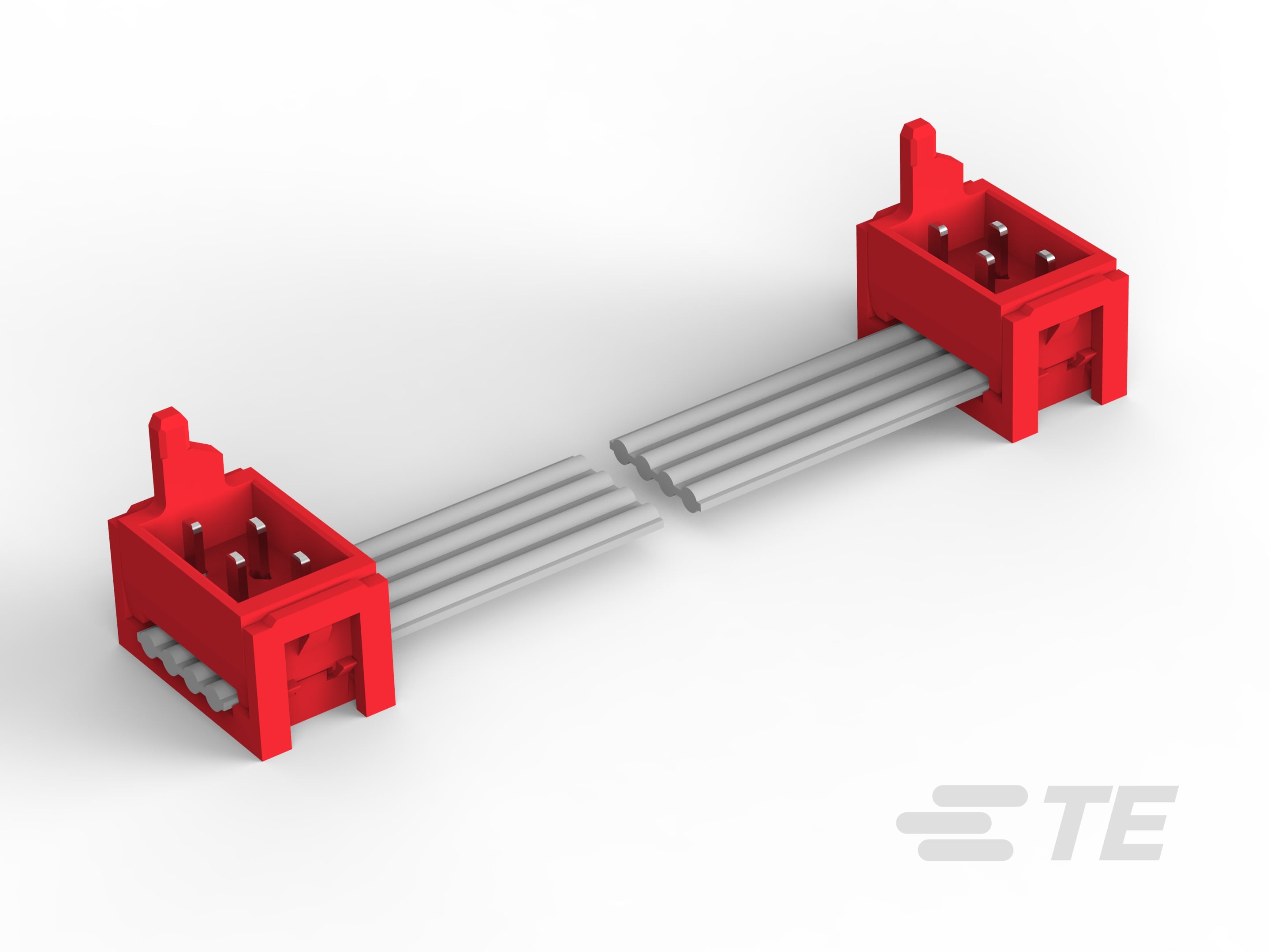

Micro-MaTch 標準 MOW 対 MOW ケーブル アセンブリ

Micro-MaTch 標準 MOW 対 MOW ケーブル アセンブリ-CAT-M5833-C1121
  • Micro-MaTch
Micro-MaTch Male on Wire (MOW) 対 MOW ケーブル アセンブリ。極数 4 ～ 20、標準の長さ。
詳細表示 標準

製品の特長

  • ケーブル アセンブリのタイプ : Micro-Match MOW

  • 極数 : 16, 6, 8, 12, 10, 14, 20, 18, 4

  • ケーブル アセンブリ長 (m): .075, .2, .15

  • ケーブル アセンブリ長 (ft): .656, .492, .246

  • ケーブルの色 : グレー

  • 均等化 : はい

より入手可能

LADD Inc
概要

フレッティング腐食を防止する信頼性の高い容易な接続システムで、組み立て時間を短縮します。 TE の Micro-MaTch ケーブル アセンブリ製品は、厳しい振動条件下に信頼性の高い接続を提供します。当社の既製構成は、短いリード タイムで標準の長さをご用意できます。リードはすべて、出荷前に電気的試験済みです。柔軟な 7 本のより線により、アセンブリは容易です。 カスタム メイドの Micro-MaTch リード アセンブリは、4 ～ 20 極までの任意の極数で、どのような長さにもカスタマイズ可能なケーブル エンド アセンブリおよびデイジーチェーン アセンブリの両方が用意されています。

特長

  • 厳しい振動条件下に信頼性の高い接続を提供
  • 容易な接続システムで組み立て時間を短縮
  • -40°C ～ +105°C の広範な動作温度
  • 極数 4 ～ 20、長さ 7.5 ～ 20 cm (0.246 ～ 0.656 フィート) の標準製品を迅速に納入
  • ご要望に応じて長さのカスタマイズも可能

用途

  • 生産および原材料取り扱い機器
  • 制御ユニット
  • ロボットおよびモータ
  • セントラル ヒーティング ユニット
  • 車載ラジオ、ナビゲーション システム、ダッシュボード システム
クイック リファレンス ガイド
Micro-MaTch (英語)

端子間隔 1.27 mm の Micro-MaTch コネクタ ファミリは、さまざまな電線対基板相互接続および基板対基板相互接続を提供します。Micro-MaTch 端子は、これまでスズめっき接続の故障モードとなっていたフレッティング腐食を防止します。オス端子およびメス端子間の振動と熱膨張によって生じる相対運動は、メス部分に付加された位置決めスプリングによって吸収されます。接点上の微動を防止することによって実現する気密接続により、Micro-MaTch 端子スプリング システムを耐フレッティング腐食性にすることができます。

仕様と特徴

製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。

製品のタイプの特徴

  • ケーブル アセンブリのカテゴリ  業界標準

  • ケーブル アセンブリのタイプ  Micro-Match MOW

  • ケーブルのスタイル  リボン ケーブル

  • ケーブル アセンブリ (エンド A)  Micro-Match MOW プラグ

  • ケーブル アセンブリ (エンド B)  Micro-Match MOW プラグ

その他

  • ケーブル アセンブリの構成  ダブル エンド

  • ケーブル アセンブリ長 (m) .075, .2, .15

  • ケーブル アセンブリ長 (ft) .656, .492, .246

  • EU RoHS 準拠  準拠

  • EU ELV 準拠  準拠

構成の特徴

  • 極数  16, 6, 8, 12, 10, 14, 20, 18, 4

  • 溝付きポジション  1

  • シグナル極数  16, 6, 12, 10, 20, 18, 8, 14, 4

ボディの特徴

  • ケーブルの色  グレー

  • 均等化  はい

  • ケーブルの難燃性  UL 2651

動作/用途

  • シールド処理済み  いいえ

  • ハロゲンフリー  いいえ

寸法

  • ワイヤ サイズ (AWG) 28

  • ワイヤ サイズ (mm²) 159.8 – 159.88

機械的アタッチメント

  • 嵌合調整  あり

参照番号

  • TE用番号 CAT-M5833-C1121
