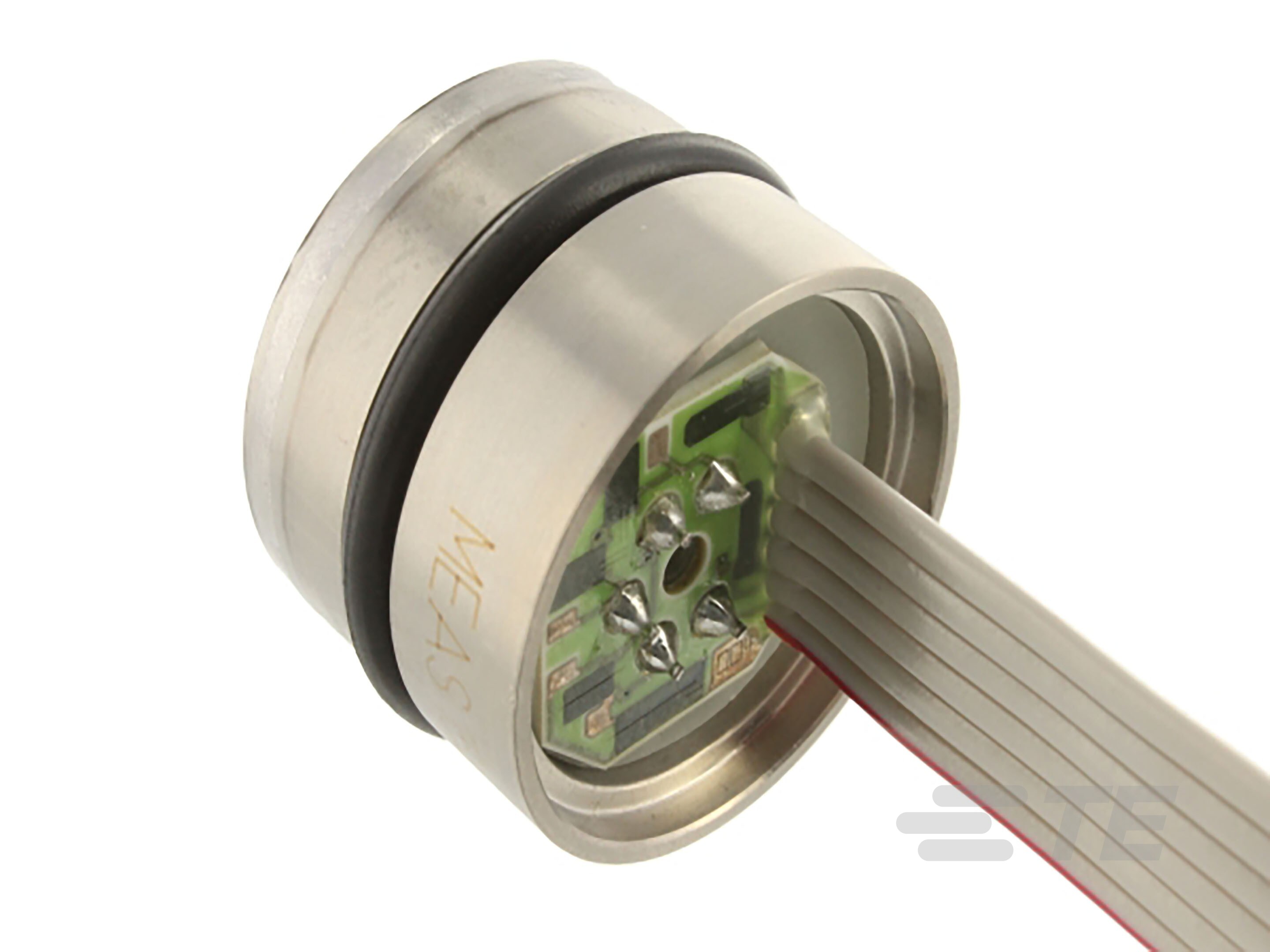

19 mm デジタル出力圧力センサ

19 mm デジタル出力圧力センサ-CAT-MIPS0039
  • MEAS
|
  • MEAS 154 シリーズ
154BSD シリーズ圧力センサは、19 mm パッケージでデジタル信号を出力します。
詳細表示 標準

製品の特長

  • 使用温度範囲 : -40 – 125 °C [ -40 – 257 °F ]

  • センサ パッケージ : O リング マウント

  • 圧力精度 ± (%): .25

  • センサ オプション : 標準

  • 製品直径 : 18.97 mm [ .746 in ]

より入手可能

LADD Inc

この製品の構成と価格を今すぐ確認する

概要

154BSD は、スモール プロファイルで媒体互換性を備えたピエゾ抵抗素子のシリコン圧力センサであり、316L ステンレス鋼ハウジングにパッケージされています。 この 14 ビット デジタル出力圧力センサは、I2C および SPI インタフェース プロトコルと 3.3 または 5.0 Vdc の供給電圧をサポートしており、O リングを取り付けるように設計されています。このセンシング パッケージは、シリコン油を利用して 316L ステンレス鋼ダイアフラムからセンシング素子に圧力を伝達します。154BSD は、高性能の低圧用途向けに設計されています。カスタム ASIC は温度補償およびオフセット補正に使用され、10 ～ 90% または 5 ～ 95% のデジタル出力を提供します。ステンレス鋼フィッティングが付いた同類のセンサについては、85BSD デジタル出力圧力センサを参照してください。

特長

  • O リング マウント
  • ±0.25% の精度
  • ±1.0% の総合誤差バンド
  • ケーブル/コネクタ オプション
  • 低電力オプション
  • I2C または SPI インタフェース プロトコル
仕様と特徴

製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。

製品のタイプの特徴

  • センサ パッケージ  O リング マウント

  • 圧力センサのタイプ  デジタル圧力センサ

  • 圧力のタイプ  ゲージ

構成の特徴

  • 電気接続  コネクタ付きケーブル

電気的特性

  • 供給電圧範囲 (V) 3.3

  • 供給電流 (mA) 3

寸法

  • 製品直径  18.97 mm [ .746 in ]

  • 製品高さ  13.8 mm [ .54 in ]

使用条件

  • 使用温度範囲  -40 – 125 °C [ -40 – 257 °F ]

  • 総合誤差バンド ± (%) 1

動作/用途

  • 圧力精度 ± (%) .25

  • 圧力 (psi) 5, 150

  • 出力インタフェース  I²C (0x28H), I²C (0x46H)

  • 耐プレッシャ レンジ  2X

その他

  • センサ オプション  標準

  • ポート フィッティング  O リング マウント

参照番号

  • TE用番号 CAT-MIPS0039
