Thermistor Probe — Micro BetaCHIP (MCD)

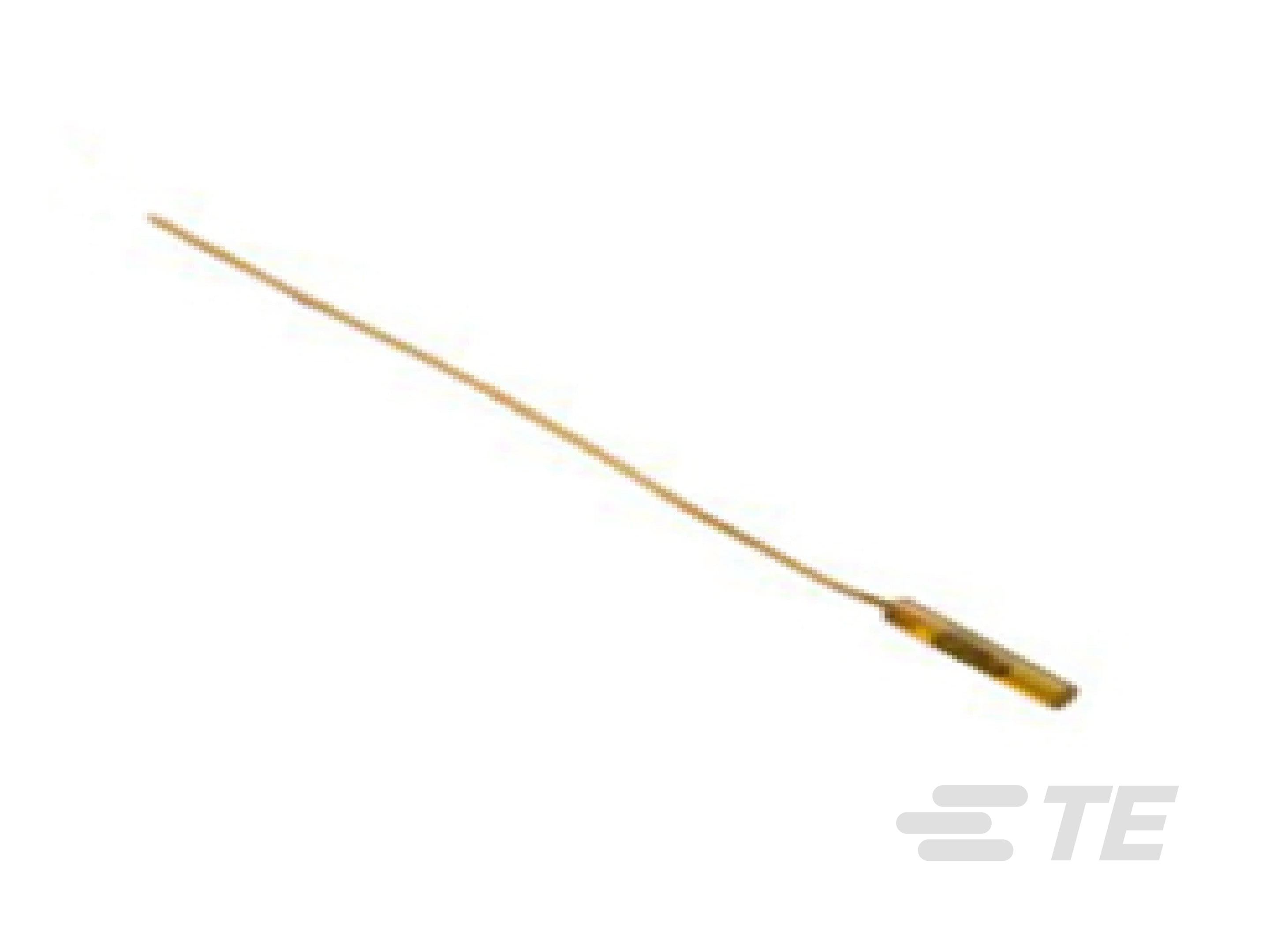

Micro BetaCHIP (MCD) サーミスタ プローブは、限られたスペースにおいて急速な温度反応を必要とする用途に適しています。これらのミニチュア サーミスタは、熱伝導性エポキシを使用してポリイミド チューブに絶縁封入されています。
製品の特長
-
NTC センサのタイプ : エポキシ被膜 NTC サーミスター
-
リード ワイヤの長さ : 152 mm [ 5.984 in ]
-
抵抗 (25°C 時) (kΩ): 2, 10, 100
-
抵抗公差 (25°C 時) (%): ± .88
-
ベータ値 (25/85) (K): 3499, 3976, 4261
概要
特長
- 25ºC で 2 KΩ ～ 100 KΩ の抵抗
- 熱伝導性のあるエポキシ コーティング
- ポリエステル系絶縁層を備えた AWG 38 単線ニッケル バイファイラ
- 小チップ径
- RoHS 準拠
- 25ºC において公差 ±0.2ºC
- カスタムの公差にも対応
- ミニチュア BetaCURVE デバイスよりさらに小型
- 高速な時間応答 (液体中 200 ミリ秒)
- 温度範囲 -40ºC ～ +125ºC
用途
- ローボリューム流量センサ (液体および気体)
- 実験動物の研究
- Peltier 温度追跡センサ
- シャワー (浴室) の温度制御
- DNA 研究センサ
- 医療用カテーテル
NTC 101: 負温度係数 (NTC) センサの基本、技術の比較、用途など
仕様と特徴
製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。
製品のタイプの特徴
-
ベータ値 (0/50) (K) 3263, 3422, 4143
-
温度公差 (°C) ± 0.2 °C @ 25
-
NTC センサのタイプ エポキシ被膜 NTC サーミスター
-
抵抗公差 (25°C 時) (%) ± .88
-
公差ベータ値 (%) ±.5, ±0.5
電気的特性
-
ベータ値 (25/85) (K) 3499, 3976, 4261
ボディの特徴
-
リード ワイヤの導線タイプ Nickel Bifilar Solid
-
絶縁材 Polyester
寸法
-
はんだ線のサイズ (AWG) 38
-
製品直径 .5 mm [ .02 in ]
-
製品長さ 3.3 mm [ .13 in ]
-
リード ワイヤの長さ 152 mm [ 5.984 in ]
使用条件
-
抵抗 (25°C 時) (kΩ) 2, 10, 100
-
使用温度範囲 -40 – 125 °C [ -40 – 257 °F ]
-
使用温度 (最大) 125 °C [ 257 °F ]
参照番号
-
TE用番号 CAT-NTC0065
