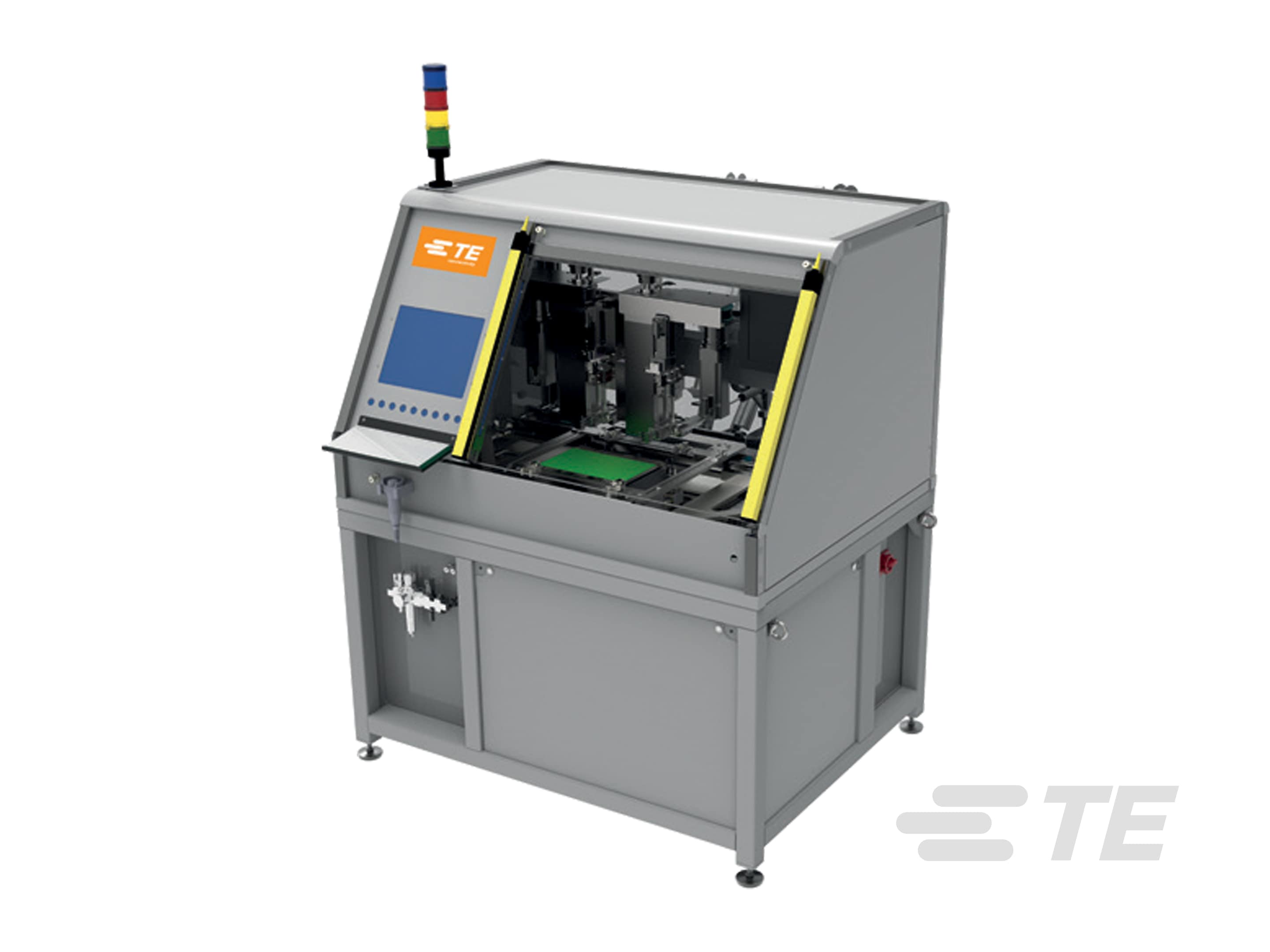

Pin Insertion Machine P100
当社の P100 半自動ピン挿入機は、TE 製品および他社製品のどちらにも適用できるように設計されています。これまで高価なシステムにしか見られなかった中量生産向けの機能を備え、適用コストを削減します。さらに、±90 度の範囲では挿入速度を低減することなく異なる角度で製品を適用する、回転式挿入フィンガを装備することもできます。PCB 処理に加え、当社のピン挿入機は柔軟性にも優れており、ハウジングへの端子挿入にもご利用いただけます。
製品の特長
-
最大限の独自性を備えた製品 : 2
-
最大端子数 (seconds): 3
概要
3
1 秒間の最大挿入速度 (本)
(ダブル モードでは 1.5 ストローク/秒)
2
最大 2 つの挿入ヘッド、
固定取り付け済み
<10
変換キットによる切り替え時間 (分)
特長
現在と将来のツーリング ニーズに応える
- ボードの大きさ: 最大 420 x 360 mm (16.5 x 14.2 インチ)
- 最大 2 つの固定取り付け済み挿入ヘッド
- 工具変換キットによる 10 分未満の切り替え (P300/P360/P550 モデルとの互換性)
- 自由にプログラムできる挿入角度 (±90 度までの回転は挿入範囲に影響なし)
- 最大 1.5 サイクル/秒の挿入速度 (ストロークごとに 2 ピン)
- シングル ピン挿入およびダブル ピン挿入
- 挿入時に能動型の下部アンビルが PCB を支え、クリンチングなどの特殊な動作を実行 (該当する場合)
- 柔軟性を備えた PCB とピン配置確認機能を備えた下部サポート工具により生産性を強化
- 品質を 100% 保証するリアルタイムの挿入力監視 (最大挿入力、挿入力と距離の監視)
- 最大 900 ニュートンの挿入力 (ご要望に応じてさらに大きい挿入力も可能)
- PCB のアライメント精度を保証するビジョン システム
- XY 軸用サーボ モータ
- 使いやすいタッチ スクリーンによるシンプルなプログラミングと直感的なユーザ インタフェース
- どのメーカのリール巻き端子でも処理可能 (Nano 端子を含む)
- 端子折り曲げ機能により端子を最大 90 度まで折り曲げ可能
- 優れたトレーサビリティー
- モジュール化オプションを備えた Industry 4.0 対応型
当社のピン挿入機についてご紹介します。TE 製品だけでなく他社製品も適用できるように設計されており、お客様の幅広い生産要件に対応する製品です。
用途
- プリント基板 (PCB) およびハウジング
処理可能なリール式製品
- プレスフィット端子
- はんだ付け端子
- ピンおよびタブ
- ソケット
- スプリング端子
- 連続ワイヤ
- F ポスト
- ご要望に応じてバラ状コンポーネントをご用意
関連するピン挿入機
TE P シリーズ
-
P550 ピン挿入機
プリント基板の大量処理用として設計された当社の P550 ピン挿入機は、マルチヘッドを備え、30 mm ピッチで 1 秒間に 5 ストローク以上の高速性能を発揮します。
-
P360 ピン挿入機
モジュラ式の高速な P360 ピン挿入機は、大量生産向けに設計されており、幅広いライン構成に適しています。
-
P300 ピン挿入機
P300 自動装置は、リール巻きプレスフィットやスルーホールのコンポーネントを処理します。スタンドアロン ユニットとして、または SMEMA 規格適合の生産ラインにおいて、サイクル時間とスクラップを低減することによりスループットを向上させます。
-
P10 シングル ピン挿入ステーション
ごく少量の修理に適しており、利便性と操作のしやすさに重点を置いて設計されています。
仕様と特徴
製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。
その他
-
最大限の独自性を備えた製品 2
-
最大端子数 (seconds) 3
参照番号
-
TE用番号 CAT-P100
