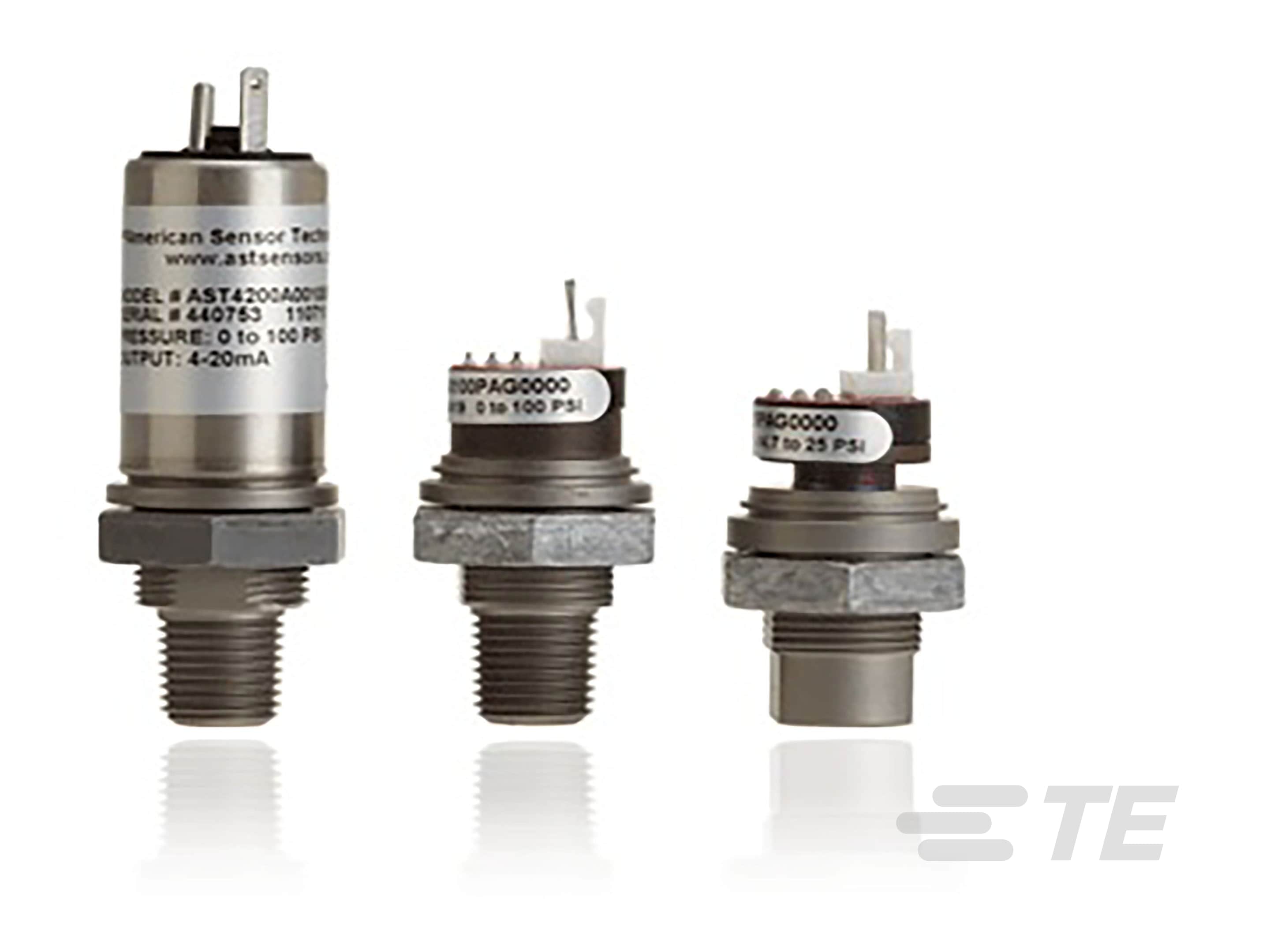

パネル マウント圧力トランスデューサ

パネル マウント圧力トランスデューサ-CAT-PTT0042
  • AST4200
AST4200 シリーズは、アダプタを使用せずにパネルに直接取り付けできる独自の圧力ポート設計を特徴としています。
詳細表示 標準

製品の特長

  • 圧力センサのタイプ : 産業用圧力トランスデューサ

  • 圧力 : 34.47 bar [ 500 psi ]

  • 圧力のタイプ : ゲージ

  • 供給電圧範囲 (V): 10 – 28

  • 出力信号のタイプ : 1 – 5 V

より入手可能

LADD Inc
概要

AST4200 圧力トランスデューサは、ロックナット付きのねじを外側に設けているので、パネルに直接取り付けることができます。 この設計により、液体や気体が制御パネル内部に漏れる可能性を排除しています。このトランスデューサは、1/4 インチ NPT オスまたは 1/8 インチ NPT メスの標準プロセス接続を備えています。ステンレス鋼ハウジングにミリボルト出力信号または全面増幅出力を備えた設計とすることができます。

特長

  • 高強度のステンレス鋼構造
  • 油、溶接部、内部 O リングなし
  • 広い動作温度
  • 最大 10,000 PSI の圧力
  • 静的誤差および熱的誤差が小さい
  • 卓越した価格と性能
  • さまざまな液体や気体に適合
  • EMI/RFI 保護
  • UL/c 認可済み (ハウジングを含む)
仕様と特徴

製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。

製品のタイプの特徴

  • 圧力センサのタイプ  産業用圧力トランスデューサ

  • 圧力のタイプ  ゲージ

構成の特徴

  • 電気接続  Packard Metripack 150

電気的特性

  • 供給電圧範囲 (V) 10 – 28

ボディの特徴

  • ポートの材質  17-4PH

寸法

  • 製品直径  22.22 mm [ .875 in ]

  • 製品長さ  84.5 mm [ 3.33 in ]

使用条件

  • 圧力  34.47 bar [ 500 psi ]

  • 使用温度範囲  -40 – 85 °C [ -40 – 185 °F ]

動作/用途

  • 出力信号のタイプ  1 – 5 V

  • 耐プレッシャ レンジ  2X、最小

  • 圧力精度  ±0.5% FSO

その他

  • センサ オプション  オプションなし

  • ポート フィッティング  1/8 FNPT

参照番号

  • TE用番号 CAT-PTT0042
