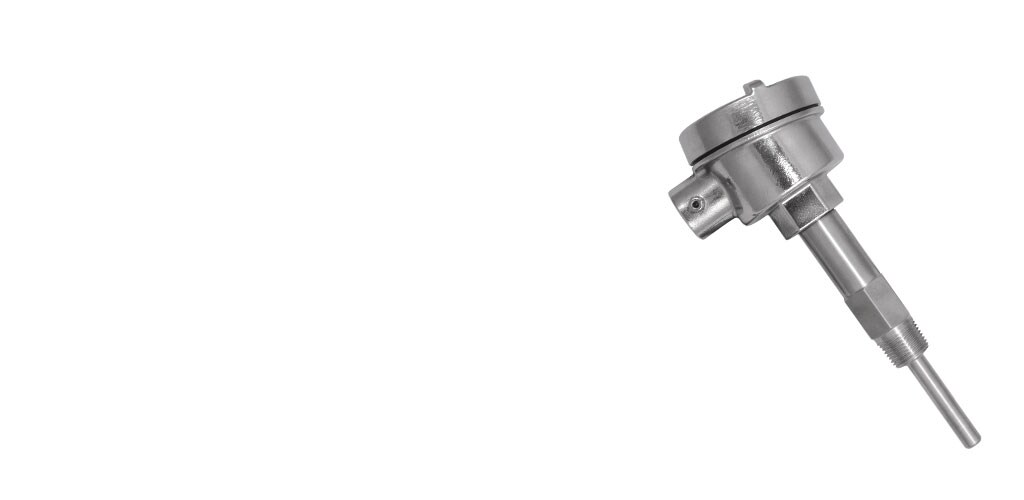

RTD スプリング荷重式サーモウェル

RTD サーモウェルは、産業用プロセスを監視するために使われる温度センサを保護して、正確な測定を可能にします。 サーモウェルは、片端が溶接で密閉され、プロセス ストリームに実装された管材で構成されています。温度センサは、通常プロセス配管または容器の外側の外気中にある、サーモウェル管材の開口端に挿入されます。測定流体は熱をサーモウェルの壁面に伝え、その熱がセンサに伝わります。より多くの質量が存在するため、センサの応答時間は短縮されます。ただし、センサが故障した場合は、容器や配管のドレンを行うことなく簡単にセンサを交換できます。正確な温度測定値を得るために推奨されるサーモウェルの侵入長さは、チップ外径の 10 倍です。サーモウェルは、圧力、フローに誘発されるエラー、測定流体の化学作用からセンサを保護します。サーモウェルは通常、金属棒材を機械加工して製作されており、プロセス実装用 NPT ねじまたはフランジ付きの温度センサに適合します。
