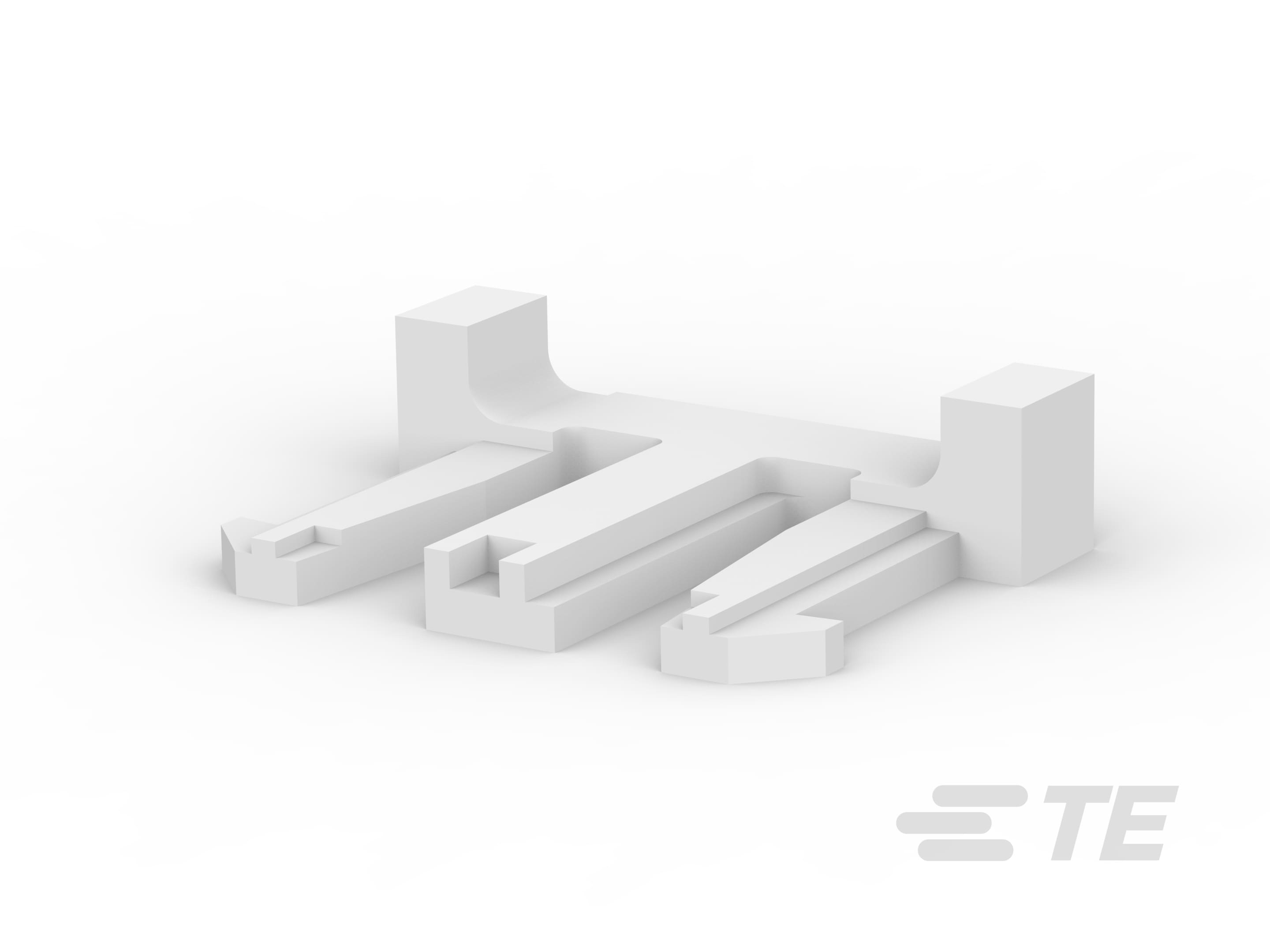

シグナル ダブル ロック TPA

シグナル ダブル ロック TPA-CAT-SI261-T669
端子位置保証 (TPA) シグナル ダブルロックプレートは、プラグおよびキャップと嵌合し、端子を完全に固定してその状態を維持します。
詳細表示 標準

製品の特長

  • コネクタ ハードウェア アクセサリのタイプ : ダブル ロック プレート

  • 一次製品色 : 赤, 自然色

  • 一次製品の材料 : PBT GF, ナイロン 6/6 GF

  • 極数 : 7, 6, 8, 12, 2, 5, 11, 13, 4, 9, 3

  • 使用温度 (最大) : 105 °C [ 221 °F ]

より入手可能

LADD Inc
概要

2.5 mm シグナル ダブル ロック (2.5 SDL) コネクタはコンパクトな  端子配列が1列のコネクタで、電線対電線と電線対基板からお選びいただけます。シグナル ダブル ロック コネクタ は、ワイヤ結線用のプラグおよびキャップ ハウジング、オプションのダブル ロック プレート、圧着端子、プリント基板ピン ヘッダーで構成されています。また、プリント基板ピン ヘッダーにはスタンダードとハイ プロファイルの両バージョンが用意されています。

製品の特徴

  • 汎用性のある使いやすいコネクタで、複数の方式で確実に嵌合できます。プラグはキャップ（電線対電線）またはヘッダー（電線対基板）の両方に嵌合します。TPA (端子位置保証) ダブルロックプレートは端子を完全に固定して、確かな信頼性を保証します。
  • シグナル ダブル ロック TPA には、グロー ワイヤーなど、さまざまな材料が使われています。
  • プラグとキャップ (またはヘッダー) が嵌合するとクリック音が聞こえ、コネクタが固定されたことを確認できます。
  • 基板に装着されたヘッダーは樹脂またはコーティング、複数の色、プラグ ハウジングの分極リブに対応し、引っ掛かりを防止するスナッグレス設計で組み立てラインにおける接続の効率を高めます。
  • シグナル ダブル ロックは V-0 定格や GWTを選択できます。

詳細について

FAQ

よくある質問 (FAQ)

Q: アプリケーションの電流要件と電圧要件は何ですか?

A: シグナル ダブル ロック コネクタ システムの最大定格電流は回路ごとに 3 A であり、定格電圧は AC/DC 250 V です。



Q: ワイヤ タイプとワイヤ サイズの要件はどのようなものですか?

A: シグナル ダブル ロック コネクタは 26 ～ 20 AWG ワイヤでの使用が認可されており、ワイヤ絶縁直径の許容範囲は 0.93 mm ～ 1.8 mm です。

シグナル ダブル ロック コネクタに関する他の FAQ を見る

仕様と特徴

製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。

構成の特徴

  • 列数  1

  • 極数  7, 6, 8, 12, 2, 5, 11, 13, 4, 9, 3

実装の特徴

  • 実装方法  Bag

  • パッケージ数量  600, 1000, 400, 800, 1200

業界スタンダード

  • グロー ワイヤ定格  スタンダード部品 - 非グロー ワイヤ定格

  • UL 難燃性グレード  UL 94V-0

製品のタイプの特徴

  • コネクタ ハードウェア アクセサリのタイプ  ダブル ロック プレート

  • ハードウェア アクセサリの機能  ラッチ機能、ロックおよび保持

ボディの特徴

  • 一次製品色  赤, 自然色

  • 一次製品の材料  PBT GF, ナイロン 6/6 GF

使用条件

  • 使用温度 (最大)  105 °C [ 221 °F ]

  • 使用温度範囲  -30 – 105 °C [ -22 – 221 °F ]

その他

  • EU RoHS 準拠  準拠

  • EU ELV 準拠  準拠

参照番号

  • TE用番号 CAT-SI261-T669
