ソーラー用絶縁ピアシング コネクタ IEC

質問: TE SIPC ソーラー用 IPC アセンブリはどのような範囲のケーブルに対応しますか?

A: 当社の SIPC 絶縁ピアシング コネクタは、95 mm² ～ 400 mm² の幅広いトランクバス ケーブルと 6 mm² ～ 35 mm² のタップ ケーブル サイドに対応しています。

質問: コネクタが対応できるストリング入力数はいくつですか?

回答: コネクタが対応できるストリング入力は、次のとおりです。

• 2 ストリング = SIPC 240 & 400 および SIPC240 & 400 - ES、デュアル タップ ジャンパ アセンブリ付き
• 4 ストリング = SIPC 240 & 400 および SIPC240 & 400、クアッド タップ ジャンパ アセンブリ付き

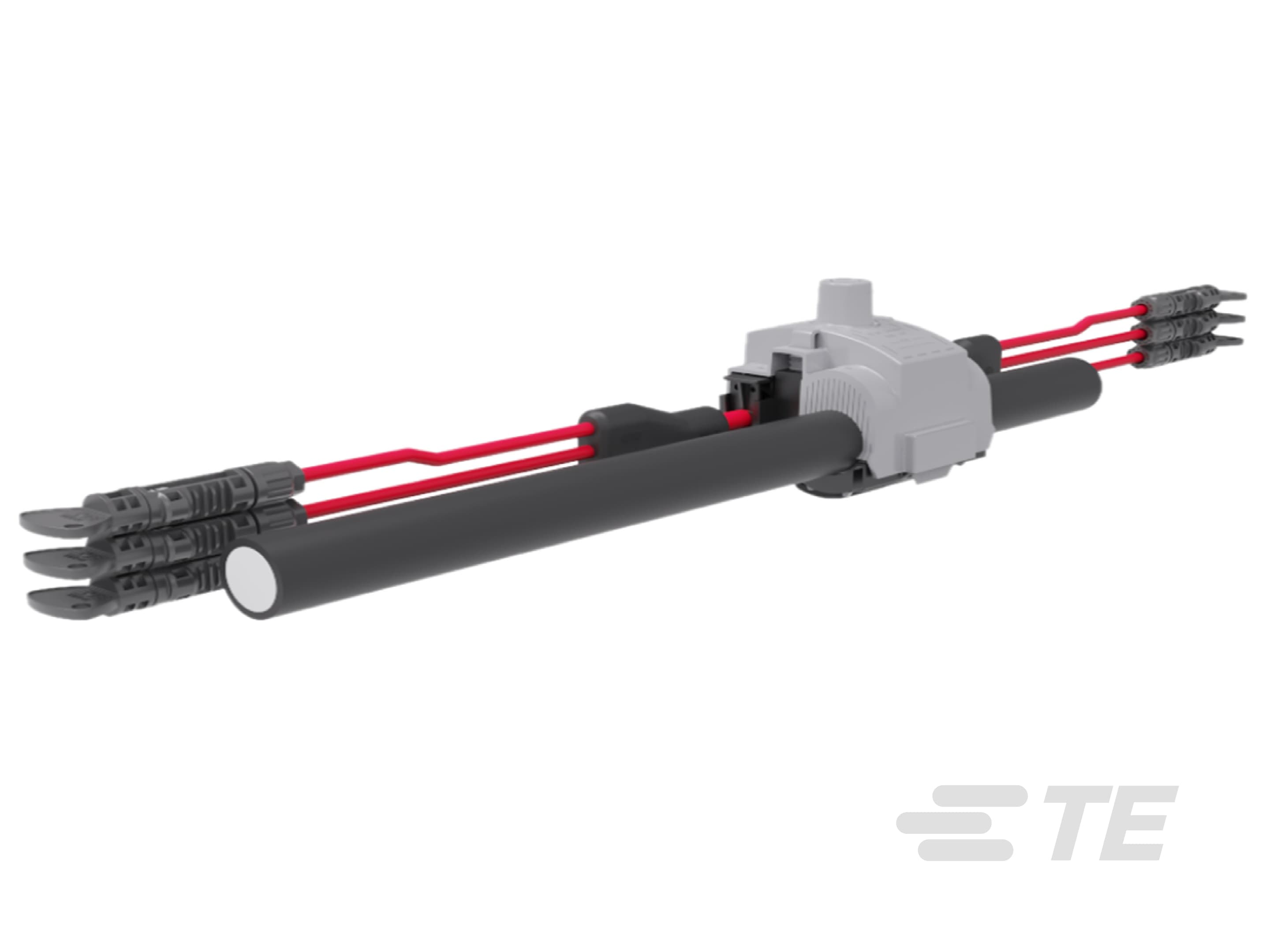

• 6 ストリング = SIPC 240 & 400 および SIPC240 & 400、マルチタップ (6 点) ジャンパ アセンブリ付き

質問: コネクタに対応する導線のタイプは何ですか?

回答: コネクタに対応する導線のタイプは、次の 2 つです。

• トランク バス サイド = AL/CU
• タップ サイド = CU

質問: 対応している使用温度はいくらですか?

回答: TE の SIPC の使用温度は、次のとおりです。

• 使用外気温 = -40°C ～ 55°C (-40°F ～ 131°F)
• コネクタ施工温度 = 0°C ～ 55°C (32°F ～ 131°F)


質問: TE のソーラー用 IPC アセンブリの最大定格電流はどの程度ですか?

回答: -40°C (-40°F) ～ 55°C (131°F) の使用外気温の場合、次のとおりです。

1. トランク定格
   • 95 mm² ～ 400 mm²  = 300 A
2. タップ定格
   • 6 mm²  CU より線 = 各 35 A

   • 10 mm² CU より線 = 各 50 A

   • 16 mm² CU より線 = 各 70 A

   • 25 mm² CU より線 = サイドごとに 105 A

   • 35 mm² CU より線 = サイドごとに 105 A

質問: 工場組み込み済みマルチタップ ハーネスは、施工プロセスでどのように役立ちますか?

回答: 工場組み込み済みマルチタップ ハーネスにより、現場で施工作業を行うコンポーネントの数を減らし、信頼性が向上します。これは、施工時間と全体的なコストの削減にもつながります。

質問: SIPC コネクタは過酷な環境条件に適していますか?

回答: はい。SIPC 240 および 400 コネクタは IEC 61140:2001 に準拠したクラス II コネクタであり、過酷な環境条件に耐えるよう特別に設計されています。メンテナンス フリーで、システムの耐用年数を通じて持続するように構築されています。

質問: SIPC アセンブリの安全性と信頼性を確保する機能は何ですか?

回答: SIPC アセンブリは、耐紫外線性を備えて再利用可能な IP-68 定格の SAFE-TE キャップが装備されています。また、デッドエンド用途のエンドシール キャップも用意されています。
