35-214-090-R

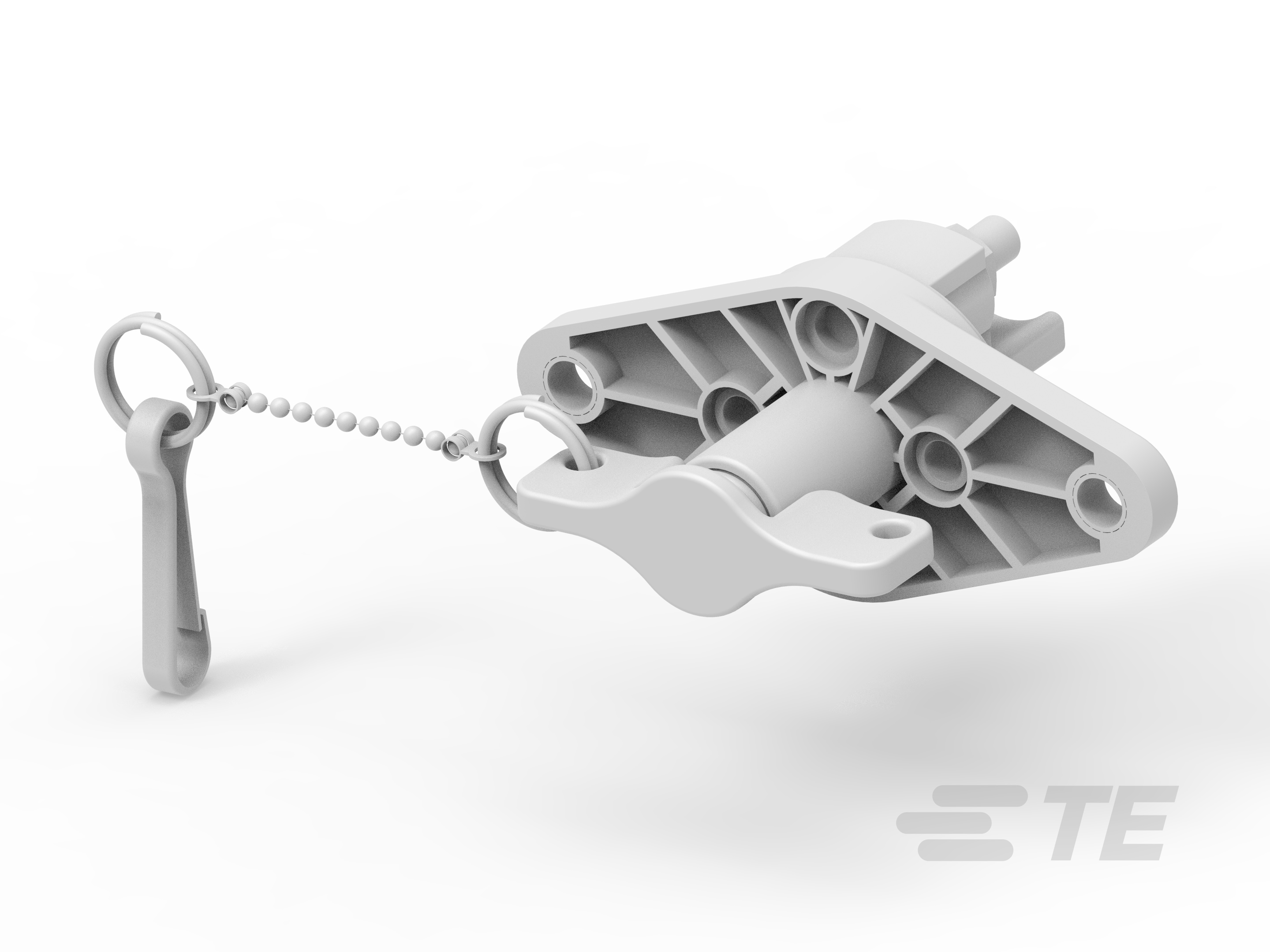

200 A Battery Disconnect Switch, 32 VDC, 1 Pole, M8, 0 Auxillary Positions, Long Flange, T-Handle, Removable With Chain, KISSLING Series 35
35-214-090-R
200 A Battery Disconnect Switch, 32 VDC, 1 Pole, M8, 0 Auxillary Positions, Long Flange, T-Handle, Removable With Chain, KISSLING Series 35
-
- KISSLING
- KISSLING シリーズ 35
- 型番: K1158561
- 製品説明: Battery Disconnector 35-214-090-R
- すべて Battery Disconnector, 200A, 1 Pole (30)
-
使用温度範囲 : -40 – 85 °C [ -40 – 185 °F ]
-
フランジねじ穴間のピッチ : 100 mm [ 3.937 in ]
-
スイッチのキーイング オプション : 取り外し可能、チェーン付き
-
ねじ穴の直径 : 8.5 mm [ .335 in ]
-
結線ねじ山のサイズ : M8
書類
製品図面
- BATTERY DISCONNECTOR 250A Batterietrennschalter 250A ENG_CD_35-214-090-R_A.pdf 英語
CAD ファイル
-
ECADモデルファイルをダウンロードする
このファイルをお使いのECAD Toolに変換するには、無料の Library Loader をダウンロードしてください。ECAD Modelについて読む
- 3D モデル 3D_CVM_CVM_35-214-090-R_1.pdf 3D
- カスタマービューモデル ENG_CVM_CVM_35-214-090-R_1.2d_dxf.zip 英語
- ENG_CVM_CVM_35-214-090-R_1.3d_igs.zip 英語
- ENG_CVM_CVM_35-214-090-R_1.3d_stp.zip 英語
データ シート/カタログ ページ
- KISSLING BATTERY DISCONNECTOR Series 35 / 200A ENG_DS_K1166706_B.pdf 英語
