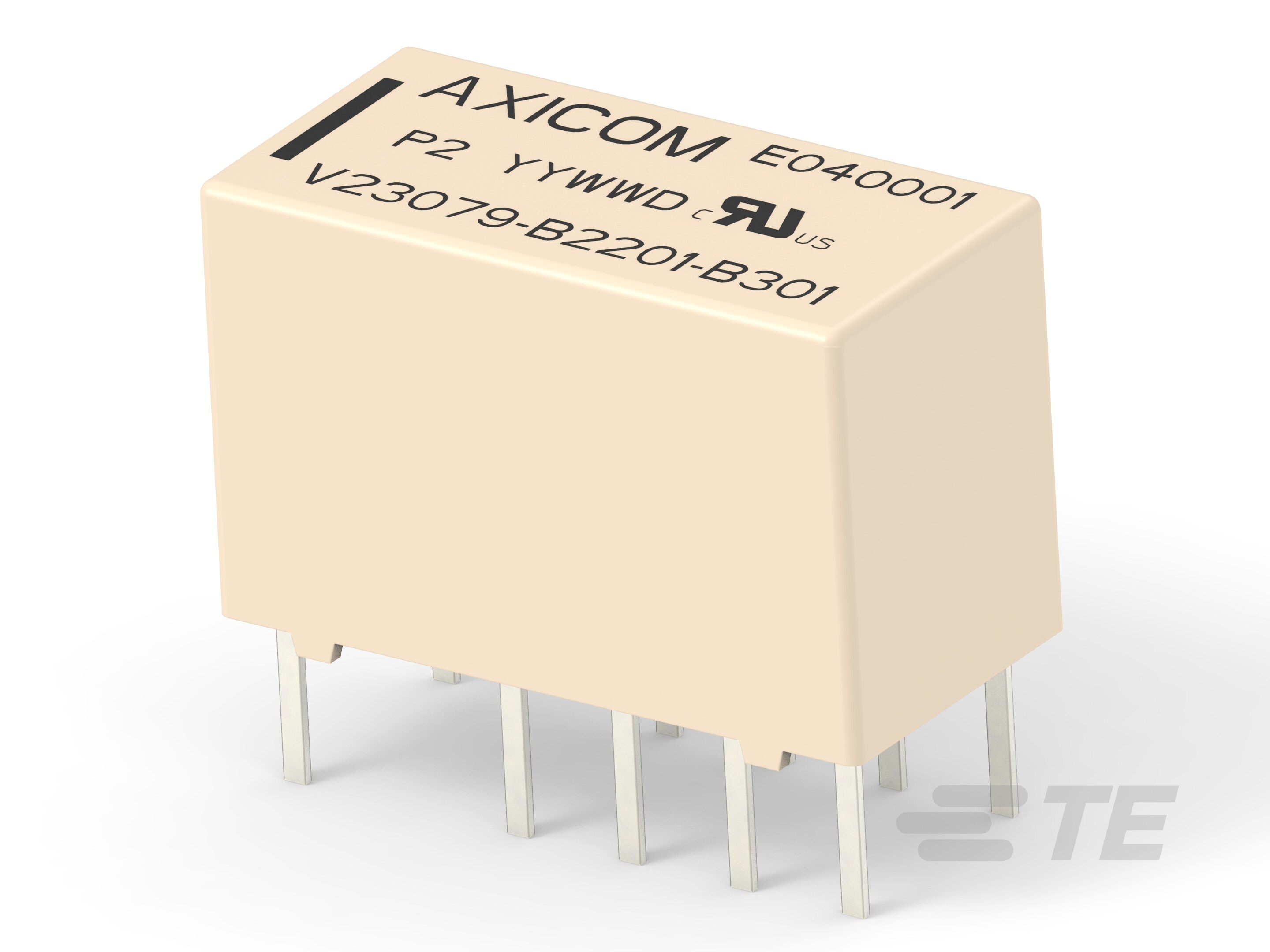

• 性能のタイプ : 標準

• はんだプロセス : 流動はんだ付け

• 電流のタイプ : DC

• コイル磁気システム : 双安定、2 コイル、有極

• 補助スイッチ端子の配置 : 2 フォーム C、SPDT

• コイルの特殊な特徴 : オーバーモールド コイル

• 極の端子数 : 2

• 端子の特殊な特徴 : 二股/ツイン コンタクト

• 接点配置 : 2 フォーム C DPDT-CO

• 絶縁の初期抵抗 (MΩ): 1000000

• コイル抵抗 (Ω): 178

• 電圧定常波比率 (HF パラメーター) : 1.04 @ 100MHz, 1.4dB @ 900MHz

• 端子のスイッチング負荷 (最小) : 10mA @ .2V

• 端子のスイッチング電圧 (最大) (VAC): 250

• 端子のスイッチング電圧 (最大) (VDC): 220

• 隣接する端子間の絶縁初期耐圧 (Vrms): 1000

• 開端子間の絶縁初期耐圧 (Vrms): 1000

• 端子の制限遮断電流 (A): 2

• 端子の制限連続電流 (A): 2

• 端子の制限投入電流 (A): 2

• 端子の制限短時間電流 (A): 2

• 端子の定格電流 (A): 2

• コイル定格電圧 (VDC): 5

• 端子の定格電圧 (VAC): 250

• 端子の定格電圧 (VDC): 220

• コイル電力定格 DC (W): .14

• コンタクト/コイル間の絶縁初期耐圧 (Vrms): 1500

• 製品重量 : 2.8 g [ .0988 oz ]

• エンクロージャのタイプ : 耐フラックス自動はんだ付けおよび洗浄可能

• 保護の環境カテゴリ : RTIII

• 使用温度範囲 (°C): -40 – 85

• 環境気温 (最大) : 85 °C [ 85 °F ]

• 環境気温のクラス (°C): 70 – 85

• 端子電流のクラス (A): 0 – 2

• コイル電力定格のクラス (W): .1 – .15

• 高さのクラス (メカニカル) (mm): 9 – 10

• 長さのクラス (メカニカル) (mm): 14 – 16

• 幅のクラス (メカニカル) (mm): 6 – 8

• EU RoHS 準拠 : 準拠

• EU ELV 準拠 : 準拠

• 実装方法 : ボックスおよびチューブ

• 製品高さ : 9.5 mm [ .374 in ]

• 製品長さ : 14.6 mm [ .574 in ]

• 製品幅 : 7.2 mm [ .283 in ]

• コンタクト/コイル間の絶縁クリーページ : 2.5 mm [ .098 in ]

• コンタクト/コイル間の絶縁クリアランス : 1.3 mm [ .051 in ]

• 端子の材質 : AgNi

• 端子のめっき材質 : 金

• リレーおよびコンタクタのタイプ : 汎用信号用リレー

• 主結線およびコネクタのタイプ : はんだピン

• コイル結線およびコネクタのタイプ : はんだピン
