認証機関による認可に関する最新情報については、製品文書をご覧いただくか、 当社までお問い合わせ ください。

注意: すべての設計作業で製品図面を使用してください。

• 一体式ロック ラッチ : なし

• USB アダプタのタイプ : A

• USB バージョン : 2.0

• コネクタおよびハウジングのタイプ : リセプタクル

• 接続タイプ : ケーブル対基板

• コネクタおよびコンタクトの嵌合先 : プリント基板

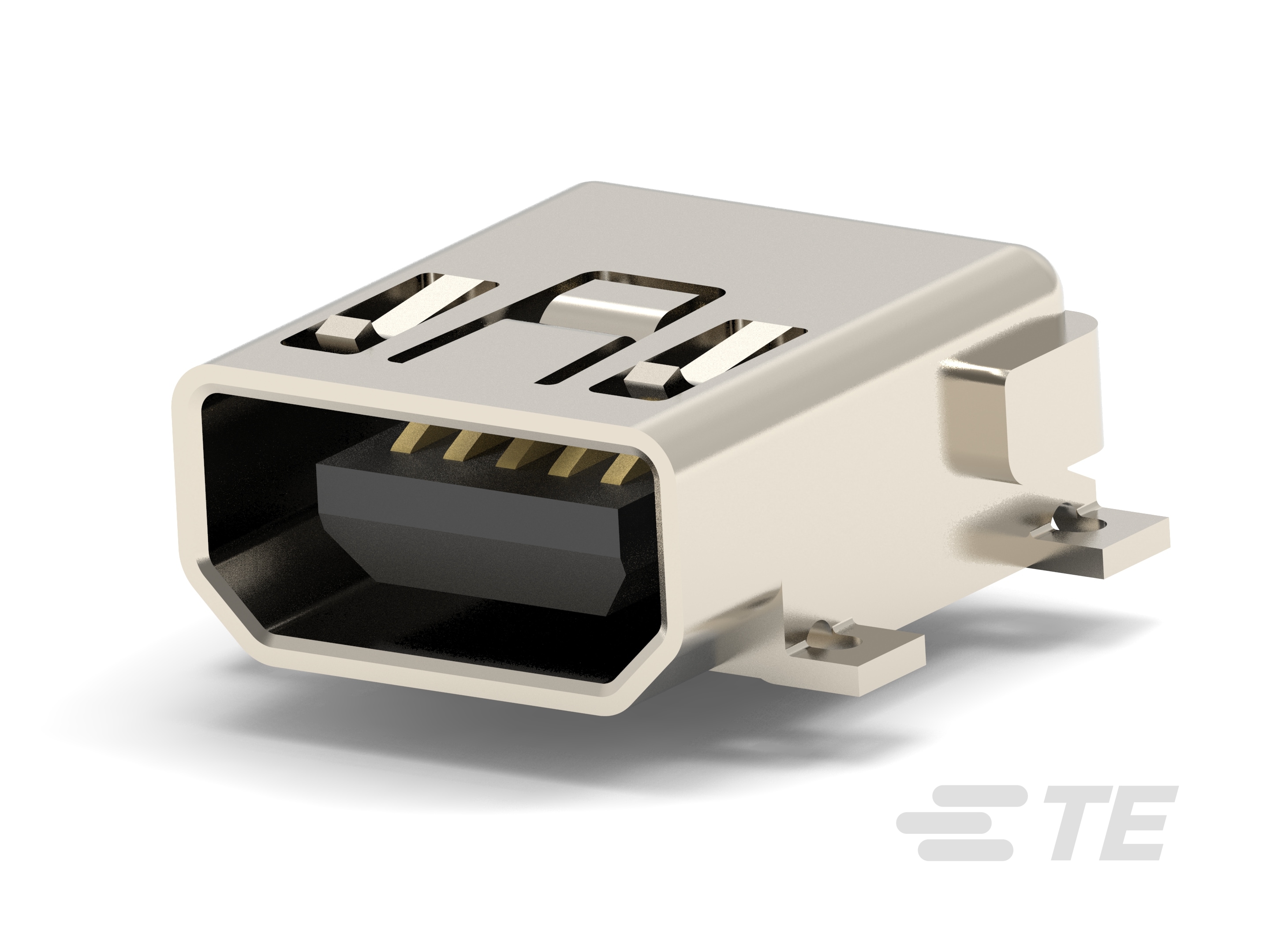

• USB コネクタのタイプ : Mini USB 2.0 Type-A

• オフセット (mm): 0

• シェル めっき材質 : ニッケル

• コネクタ プロファイル : ミニ

• PCB マウント アラインメント タイプ : 位置決めポスト

• ロックの特徴 : あり

• PCB 取り付け位置 : トップ

• PCB コネクタ シーティング : フラッシュ

• PCB マウント リテンション タイプ : SMT 留め具

• コネクタ取り付けのタイプ : ボード マウント

• ハウジングの材料 : PA 9T

• ハウジングの色 : 黒

• 本体の向き : ライトアングル

• ピッチ : .8 mm [ .031 in ]

• パッケージ数量 : 150

• 実装方法 : Tray

• 結線ポストとテールの長さ : 1.15 mm [ .045 in ]

• PCB に対する結線方法 : サーフェス マウント

• 端子嵌合面のめっき仕様 : パラジウム ニッケルに金フラッシュ メッキ

• 端子嵌合面のめっき材料の厚さ : .76 µm [ 29.92 µin ]

• 端子の定格電流 (最大) (A): 1

• ハロゲンフリー : いいえ

• 回路用途 : パワーおよびシグナル

• 基板厚 (推奨) : 1.57 mm [ .062 in ]

• UL 難燃性グレード : UL 94V-0

• 感湿レベル : 1

• 業界標準 : USB 2.0

• ポート数 : 1

• 極数 : 5

• はんだ付け温度 (最大) : 260 °C [ 500 °F ]

• 嵌合回数 (最大) : 5000

• 使用温度範囲 : -40 – 85 °C [ -40 – 185 °F ]
