認証機関による認可に関する最新情報については、製品文書をご覧いただくか、 当社までお問い合わせ ください。

注意: すべての設計作業で製品図面を使用してください。

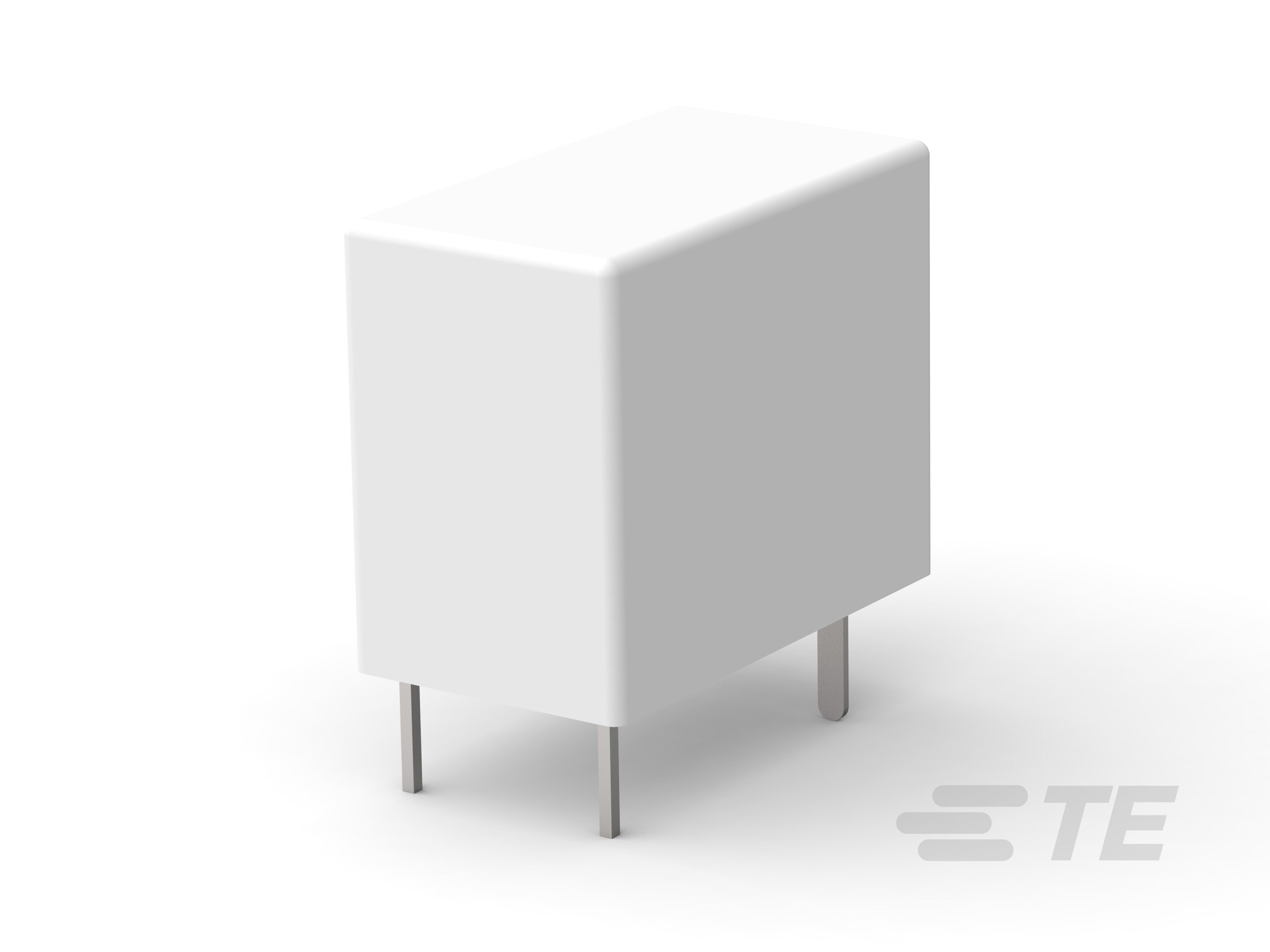

• リレーおよびコンタクタのタイプ : 汎用パワー リレー

• コイル磁気システム : 単安定

• 電流のタイプ : DC

• 接点配置 : 1 フォーム A SPST-NO

• コイルの特殊な特徴 : UL コイル絶縁クラス F

• 極の端子数 : 1

• 端子の定格電流 (A): 8

• コイル定格電圧 (VDC): 12

• 端子の定格電圧 (VAC): 250

• 端子の定格電圧 (VDC): 30

• コイル電力定格 DC (W): .2

• コンタクト/コイル間の絶縁初期耐圧 (Vrms): 4000

• コイル抵抗 (Ω): 720

• 端子のスイッチング負荷 (最小) : 100mA @ 5V

• 端子のスイッチング電圧 (最大) (VAC): 277

• 端子のスイッチング電圧 (最大) (VDC): 30

• 開端子間の絶縁初期耐圧 (Vrms): 750

• 端子の制限遮断電流 (A): 8

• 端子の制限連続電流 (A): 8

• 端子の制限投入電流 (A): 8

• 端子の制限短時間電流 (A): 8

• 主結線およびコネクタのタイプ : はんだピン

• コイル結線およびコネクタのタイプ : はんだピン

• 製品のマウントのタイプ : プリント基板

• エンクロージャのタイプ : 耐フラックス自動はんだ付けおよび洗浄可能

• 製品重量 : 9 g [ .318 oz ]

• 環境気温 (最大) : 70 °C [ 158 °F ]

• 保護の環境カテゴリ : RTIII

• 高さのクラス (メカニカル) (mm): 14 – 15

• 長さのクラス (メカニカル) (mm): 16 – 20

• 幅のクラス (メカニカル) (mm): 10 – 12

• EU RoHS 準拠 : 準拠、適用除外あり

• EU ELV 準拠 : 準拠

• 環境気温のクラス (°C): 50 – 70

• 端子電流のクラス (A): 16

• 端子の材質 : AgCdO

• 製品高さ : 14.7 mm [ .58 in ]

• 製品長さ : 18.2 mm [ .716 in ]

• 製品幅 : 10.2 mm [ .401 in ]

• コンタクト/コイル間の絶縁クリーページ : 9.4 mm [ .37 in ]

• コンタクト/コイル間の絶縁クリアランス : 3.2 mm [ .125 in ]
