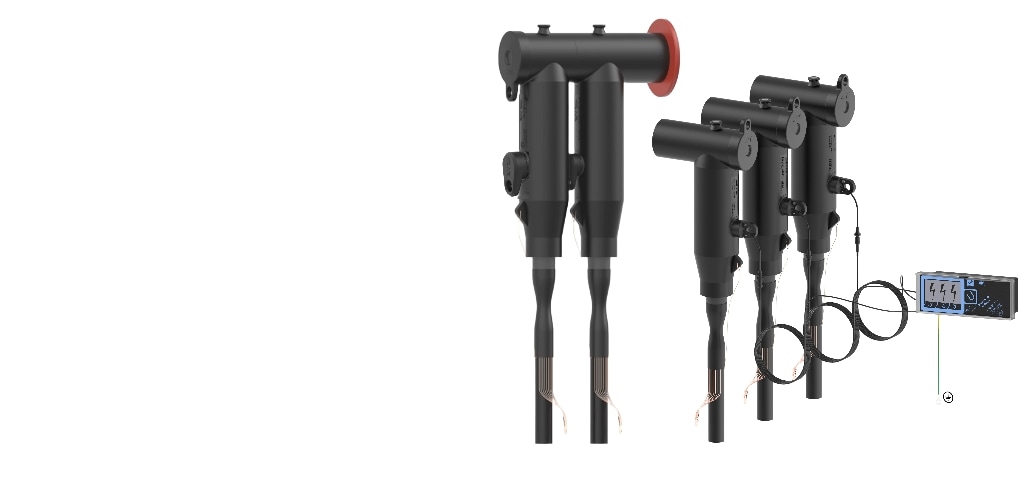

非対称コンパクト エルボ コネクタ

非対称コンパクト エルボ コネクタ-CAT-ELBA-35
当社の Raychem ELBA 非対称コンパクト エルボ コネクタは、コンパクトな開閉器環境向けに 40% 短いスタッキング長で設計されています。最大 35 kV および 600 A のケーブルに対応します。
詳細表示 標準

製品の特長

  • 在庫状況 : アメリカ

  • 施工手順書 : 英語

  • 据え付け技術 : シェアボルト

  • 電圧クラス (kV): ≤ 35

  • ブッシングのタイプ : 600A

より入手可能

LADD Inc
概要
当社の Raychem ELBA コネクタは、当社の電力網監視用 Kries 電圧検知システムと互換性があり、コンパクトな開閉器向けに 40% 短いスタッキング長で設計されています。

当社の Raychem ELBA 非対称コンパクト エルボ コネクタは、変圧器や開閉器など、35 kV 電圧クラスで地中ケーブルを接続するように設計されています。 グランド シールド導通を実現する半導体シールドでモールド成形されており、押し出し成形された XLPE または EPR 固体誘電体ケーブルで使用するように設計されています。使用可能な導体断面積は 2 AWG から 1500 Kcmil までで、被覆外径 0.745 インチ ～ 2.145 インチの導体に対応します。エルボ コネクタは完全にシールドされて水中使用が可能であり、IEEE 386 インタフェース 13 ブッシングへの接続または ELBA ベース コネクタの後部接続口への並列接続や嵌合ができるように設計されています。



当社の Raychem ELBA-CC 結合コネクタには結合ボルトが含まれており、モールド成形されたノーズ コーンで設計されています。したがって、ベース コネクタに簡単に結合することができます。当社の ELBA および ELBA-CC コネクタはエルボ本体にモールド成形された容量性試験ポイント付きで提供されており、当社の Kries 電圧検知システムとシームレスに連動します。この試験ポイントは、試験ポイント故障インジケータの取り付け点にもなります。当社の ELBA および ELBA-CC コネクタはエルボ本体にモールド成形された容量性試験ポイント付きで提供されており、当社の Kries 電圧検知システムとシームレスに連動します。この試験ポイントは、試験ポイント故障インジケータの取り付け点にもなります。

grey bar

主な特長

  • 40% 短いスタッキング長による優れたスペース管理
  • 当社の電力網監視用 Kries 電圧検知システムとの互換性
  • IEEE 386-2016 に基づき、部分放電および AC Hipot に関して 100% 工場での生産試験済み
  • 過酸化硬化された鉛フリー EPDM ゴムにより、高絶縁耐力を実現して絶縁特性を改善
  • 完全にシールドされて水中使用が可能な高い信頼性
  • 既存の標準エルボ コネクタと同じケーブル カットバックと互換性
grey bar

複数の接続方式から選択可能

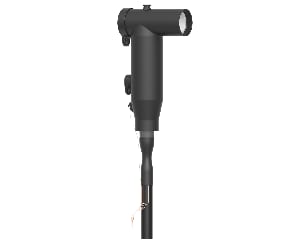

ベース コネクタ
ベース コネクタ: 非対称コンパクト エルボ コネクタ。

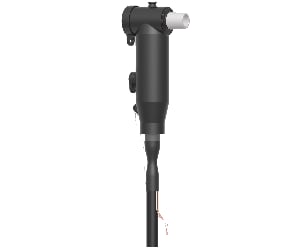

結合コネクタ
カップリング コネクタ: 直列および並列接続用。

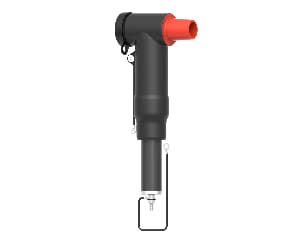

サージ アレスタ
サージ アレスタ: カップリング コネクタとして使用可能。

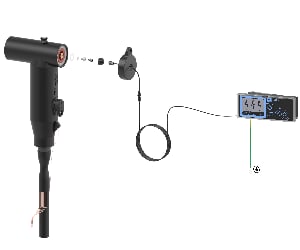

電圧検知システム
電圧検知システム: 電力網監視用
grey bar

用途

grey bar

詳しく見る

  1. TE の Raychem ELBA 非対称コンパクト エルボ コネクタ (英語)

当社の Raychem ELBA コンパクト エルボ コネクタ 600A、最大 35 kV は、風力発電およびデータ センター向けに高い性能、信頼性、効率をもたらすように設計されています。標準的なダブル スタッキング エルボ コネクタより 40% 短いスタッキング長で、施工に必要とされる空間が少なくなります。当社の Raychem ELBA コネクタの施工方法をビデオでご紹介します。

Raychem ELBA コンパクト エルボ コネクタ
FAQ

よくある質問 (FAQ)

質問. TE の Raychem ELBA 非対称コンパクト エルボ コネクタと標準的なエルボ コネクタの違いは何ですか?

回答. 当社の Raychem ELBA 非対称コンパクト エルボ コネクタは スタッキング長が 40% 短く、電圧センサが組み込まれています。ケーブルのカットバックは既存のエルボ コネクタと同じです。したがって、施工が簡単であり、認定設置業者に必要となるトレーニングは最小限に抑えられます。



質問. TE の Raychem ELBA エルボ コネクタの適用範囲はどの程度ですか?

回答. 当社の Raychem ELBA エルボ コネクタは、最大 1500 Kcmil のケーブルに対して 35 kV 600 A に対応します。



質問. 標準的なエルボ コネクタからのグリースを使用することができますか?

回答.いいえ。当社の Raychem ELBA グリースは、特殊な All Purpose (AP) シリコン グリースを使用します。TE の EPPA-007 や、標準の T 型ボディ キットからのその他のどのグリースも使用しないでください。



質問.型式試験にはどのようなケーブル付属品規格が使用されましたか?

回答.試験は IEEE-386-2016 規格に従って行われました。



質問. ELBA に既存の RSTI 付属品を使用することはできますか?

回答. 今のところはできません。試験ロッドと接地アダプタの互換性を含めて、RSTI 試験付属品は次の段階で試験される予定です。



質問. 標準的なエルボ コネクタと異なるコンポーネントは何ですか?

回答. 新しい ELBA および ELBA-CC 結合コネクタは、市場の標準的なエルボ コネクタとカットバックが同じです。結合コネクタのスタッド、バック プラグ、せん断ボルト ラグ、結合ボルトなどのコンポーネントは異なります。

仕様と特徴

製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。

動作/用途

  • 海洋およびオフショアの認定造船  いいえ

  • デッド ブレーク コネクタ製品タイプ  35kV T 型キット

業界スタンダード

  • 認可規格製品に適合  IEEE 386

製品在庫状況

  • 在庫状況  アメリカ

その他

  • 施工手順書  英語

  • EU RoHS 準拠  非準拠, 準拠

  • EU ELV 準拠  準拠, 準拠、適用除外あり

製品のタイプの特徴

  • 据え付け技術  シェアボルト

  • ブッシングのタイプ  600A

  • ケーブル シールドの構造  テープ/ワイヤ, 銅線

  • 遮蔽  遮蔽

電気的特性

  • 電圧クラス (kV) ≤ 35

ボディの特徴

  • 対応している導線材料  アルミニウム, 銅

  • 絶縁材  ポリマー

寸法

  • 適合する絶縁直径範囲 (mm) 32.6 – 35.4, 24.9 – 28.3, 31 – 34.9, 26.4 – 29.8, 49.1 – 52.2, 40 – 42.8, 37.7 – 40.5, 45.1 – 47.6, 51.4 – 54.5, 34.4 – 39

  • 対応している導線の許容範囲 (AWG/kcmil) 600 – 1000, 1500, 300 – 750, 2 – 350, 1000 – 1250

参照番号

  • TE用番号 CAT-ELBA-35
