概要

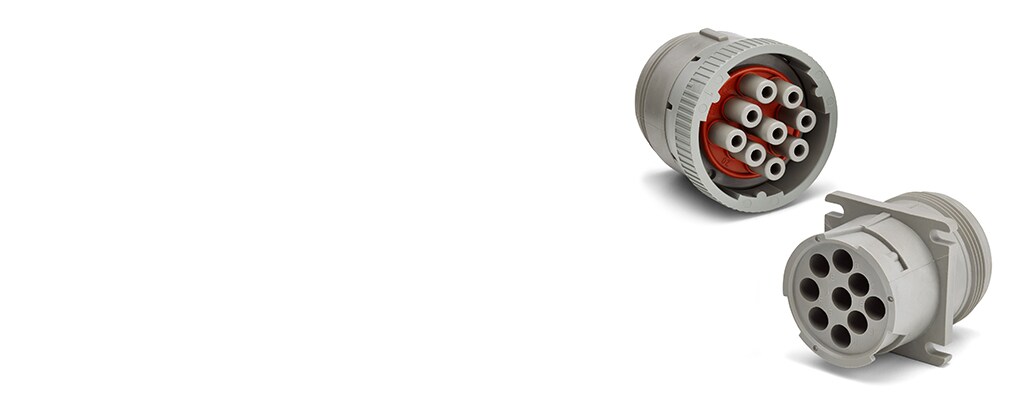

DEUTSCH HD10 ハウジングは、診断用途で非常によく使用されています。

シリーズ製品の概要

  • 端子サイズ 4 (100 A)、12 (25 A)、16 (13 A) に対応
  • 6 ~ 20 AWG (16.00 ~ 0.50 mm²)
  • 3、4、5、6、9 の極数展開
  • インライン中継、フランジ取り付け、または基板取り付け
  • 丸型、熱可塑性樹脂ハウジング
  • 嵌合用カップリング リング
  • 別売付属品: バックシェル、ブーツ、ダスト キャップ、ガスケット、ランヤード、取り付けクリップ、ストレイン リリーフ
  1. DEUTSCH HD10 コネクタの概要および組み立て要領書 (英語)

トラック輸送、農業、船舶産業、採掘、建設業で診断用途で頻繁に使用される、環境的に密閉された当社の DEUTSCH HD10 コネクタをご覧ください。コネクタの概要と、嵌合や抜去、端子の挿入や取り外しについての手順をこのビデオでご確認ください。

FAQ

よくある質問

Q:   HD10 コネクタとは何ですか?

A:  DEUTSCH HD10 は環境シール コネクタであり、ケーブル対ケーブルおよびケーブル対基板の各用途向けに設計されています。HD10 コネクタは、わずかな劣化も許されない過酷な環境下で、接続の用途で使われています。

Q:   HD10 コネクタはどういった用途に適していますか?

A: トラック、バス、オフハイウェイ車両、建設機械、農業機械、採掘機械、緊急車両、林業機械、キャンピングカー、船舶、バイクなどに適しています。



DEUTSCH HD10 コネクタに関する他の FAQ を読む

仕様と特徴

製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。

製品のタイプの特徴

  • 防水性  はい

  • コネクタおよびコンタクトの嵌合先  ワイヤ&ケーブル

  • コネクタ形状  丸型

  • 接続タイプ  電線対パネル, 電線対電線

  • コネクタおよびハウジングのタイプ  オス端子用ハウジング, メス端子用ハウジング

  • 一次ロックの特徴  ハウジング内に統合, 接触リテーナ

  • 混合およびハイブリッド コネクタ  いいえ, はい

構成の特徴

  • コネクタ シール コード  E シール

  • ブランク キャビティ位置  0, H, J

  • コネクタ加工  嵌合リング付き, 後部ねじ山付き, J1939 タイプ II, ブロック キャビティ, 後部ねじ山なし, フランジの前面からキーを除去

  • 極数  3, 4, 5, 6, 9

電気的特性

  • 動作電圧 (VDC) 250

  • 公称電圧アーキテクチャ (V) 12, 24, 250

  • 動作電圧 (VAC) 250

ボディの特徴

  • 一次製品色  グレー, 黒, 緑

  • ケーブル出口角度  180°

端子の特徴

  • 端子サイズ  サイズ 16, サイズ 12, サイズ 4

  • 嵌合ピンの直径 (mm) 1.59, 1.6, 2.4, 5.72

  • 嵌合ピンの直径 (in) .063, .094, .225

  • 端子のタイプ  ピン, ソケット

  • 端子の定格電流 (最大) (A) 13, 25, 100

機械的アタッチメント

  • 嵌合調整  あり

  • ストレイン リリーフ  なし, アクセサリ別に追加

  • 端子位置保証  いいえ

  • 嵌合調整のタイプ  分極リブ, 極性付きスロット, 有極

  • コネクタ取り付けのタイプ  パネル マウント, ケーブル マウント (フリー ハンギング)

ハウジングの特徴

  • ハウジングの材料  PA GF, プラスチック, PA66 GF15

寸法

  • 製品長さ (mm) 21.9, 25.4, 27.1, 29, 29.6, 30.9, 31.5, 32.3, 32.5, 36.5, 36.9, 38.9, 40.5, 41.63, 42.18

  • 製品長さ (in) .86, 1, 1.07, 1.14, 1.16, 1.22, 1.24, 1.27, 1.28, 1.44, 1.45, 1.53, 1.59, 1.639, 1.66

  • コネクタの高さ (mm) 36.5, 40.6, 40.9, 41.1, 41.28, 41.5, 41.6, 42.2

  • コネクタの高さ (in) 1.437, 1.6, 1.61, 1.62, 1.625, 1.63, 1.64, 1.66

  • 適合する絶縁直径範囲 (mm) 1.3 – 3.1, 1.3 – 3, 1.35 – 3.05, 2.5 – 3.8, 2.54 – 3.81, 3.4 – 4.3, 7.11 – 7.42

  • 適合する絶縁直径範囲 (in) .053 – .12, .1 – .15, .134 – .17, .28 – .292

  • 製品幅 (mm) 21.9, 25.4, 27.1, 29, 29.6, 30.9, 31.5, 32.3, 32.5, 36.5, 36.9, 38.9, 40.5, 44.45

  • 製品幅 (in) .86, 1, 1.07, 1.14, 1.16, 1.22, 1.24, 1.27, 1.28, 1.437, 1.44, 1.45, 1.53, 1.59, 1.75

使用条件

  • 使用温度範囲  -55 – 125 °C [ -67 – 257 °F ]

  • 使用温度 (最大)  125 °C [ 257 °F ]

動作/用途

  • 回路用途  電源, パワーおよびシグナル

業界スタンダード

  • IP 定格  IP6K9K, IP68

  • UL 難燃性グレード  UL-94 標準による 20 mm 燃焼試験

実装の特徴

  • 実装方法  パッケージ, Box

  • パッケージ数量  1, 25, 250

その他

  • サービス可能  はい

  • コネクタ位置保証機構(CPA)  いいえ

参照番号

  • TE用番号 CAT-H3910-CH8172
