下記製品の価格詳細を確認する

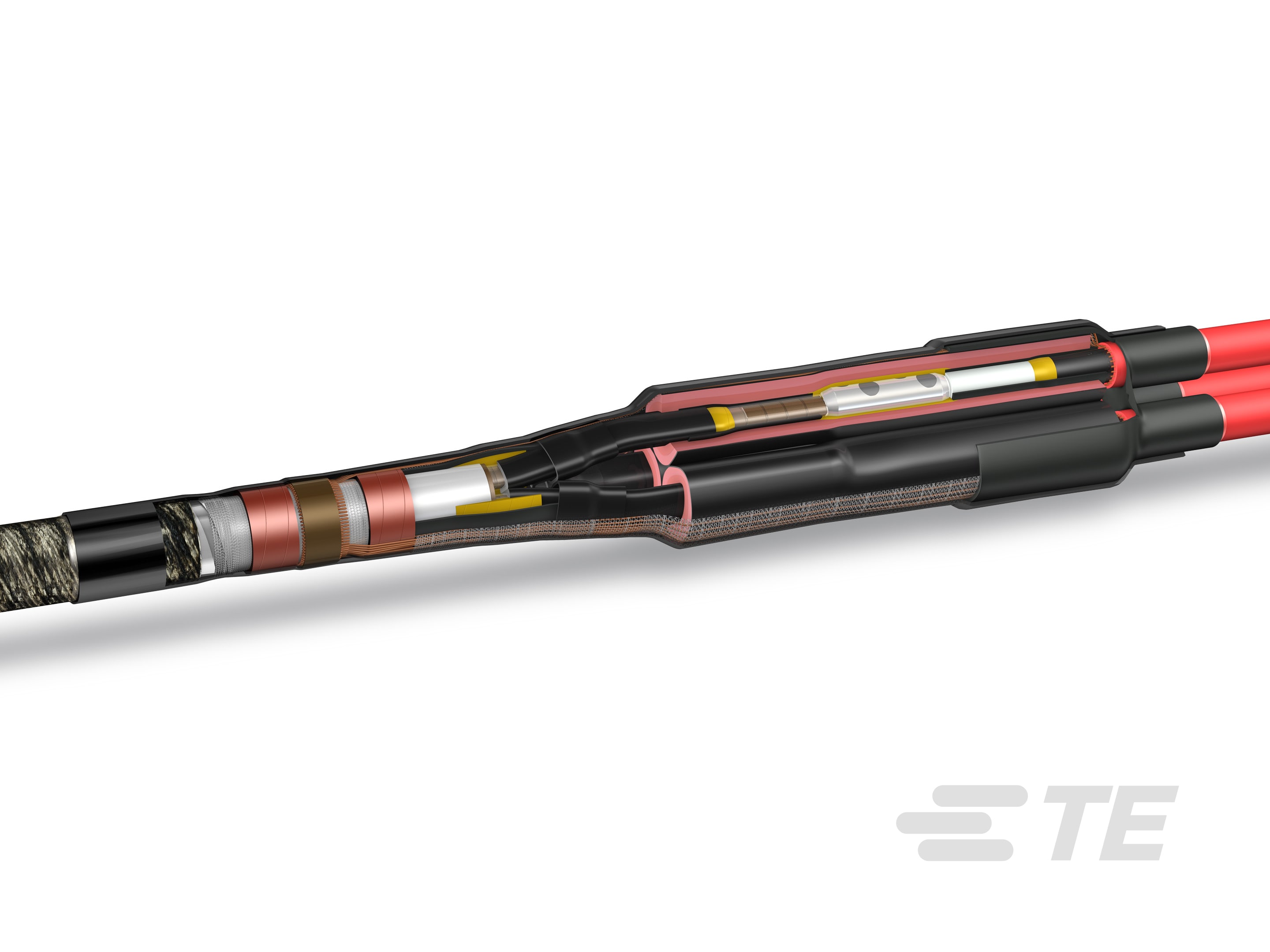

MXSU-MV トランジションジョイント

製品の特長

在庫状況 : 欧州、中東、アフリカ地域, アジア, アメリカ, オーストラリア、ニュージーランド、太平洋諸島, 中国
施工手順書 : 英語, ドイツ語
ジョイントおよびスプライスの製品タイプ : トランジションジョイント
電圧クラス (kV): ≤ 12, ≤ 24
対応している導線の断面の許容範囲 (mm²): 25 – 70, 70 – 120, 25 – 95, 70 – 150, 95 – 185, 240 – 300, 95 – 240, 150 – 240, 50 – 150, 240 – 400, 150 – 300

より入手可能

製品	TE製品番号:	文書	在庫状況	施工手順書	電圧クラス	適合する絶縁直径範囲	対応している導線径レンジ	シースの外径	EU RoHS 準拠	EU ELV 準拠
MXSU-24D/1XU-3SB	D44225-005	\u88FD\u54C1\u56F3\u9762	欧州、中東、アフリカ地域	ドイツ語	≤ 24 kV	25.4 – 31.7 mm, 25 – 34.6 mm	13.9 – 21.6 mm	33 – 46 mm, 60 – 75 mm	非準拠	準拠、適用除外あり
MXSU-24B/1XU-3SB	A95691-005	\u88FD\u54C1\u56F3\u9762	欧州、中東、アフリカ地域	ドイツ語	≤ 24 kV	18.5 – 26.5 mm, 19.5 – 28.5 mm	7.7 – 15 mm	49 – 62 mm, 27 – 41 mm	非準拠	非準拠
MXSU-24B/1XU-3SB	A95691-011	\u88FD\u54C1\u56F3\u9762	中国, アジア, 欧州、中東、アフリカ地域, オーストラリア、ニュージーランド、太平洋諸島, アメリカ	英語	≤ 24 kV	18.5 – 26.5 mm, 19.5 – 28.5 mm	7.7 – 15 mm	49 – 62 mm, 27 – 41 mm	非準拠	非準拠
MXSU-12E/1XU-3SB	CJ1959-011	\u88FD\u54C1\u56F3\u9762	中国, アジア, 欧州、中東、アフリカ地域, オーストラリア、ニュージーランド、太平洋諸島, アメリカ	英語	≤ 12 kV	24.7 – 28.6 mm, 25 – 34.6 mm	17.8 – 24.6 mm	33 – 47 mm, 58 – 72 mm	非準拠	非準拠
MXSU-12B/1XU-3SB	A52542-005	\u88FD\u54C1\u56F3\u9762	欧州、中東、アフリカ地域	ドイツ語	≤ 12 kV	17.6 – 24.5 mm, 16 – 20.4 mm	9.3 – 15 mm	26 – 37 mm, 41 – 53 mm	準拠、適用除外あり	準拠、適用除外あり
MXSU-12A/1XU-3SB	D57525-005	\u88FD\u54C1\u56F3\u9762	欧州、中東、アフリカ地域	ドイツ語	≤ 12 kV	13.2 – 21.8 mm, 12.6 – 17.2 mm	5.6 – 12 mm	23 – 32 mm, 36 – 46 mm	準拠、適用除外あり	準拠、適用除外あり
MXSU-24E/1XU-3SB	CJ1958-011	\u88FD\u54C1\u56F3\u9762	中国, アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	英語	≤ 24 kV	29.4 – 33.1 mm, 29.4 – 38.8 mm	17.8 – 24.6 mm	38 – 50 mm, 70 – 84 mm	非準拠	準拠、適用除外あり
MXSU-12A/1XU-3SB	D57525-011	\u88FD\u54C1\u56F3\u9762	中国, アジア, 欧州、中東、アフリカ地域, オーストラリア、ニュージーランド、太平洋諸島, アメリカ	英語	≤ 12 kV	13.2 – 21.8 mm, 12.6 – 17.2 mm	5.6 – 12 mm	23 – 32 mm, 36 – 46 mm	準拠、適用除外あり	準拠、適用除外あり
MXSU-12D/1XU-3SB	F01045-005	\u88FD\u54C1\u56F3\u9762	欧州、中東、アフリカ地域	ドイツ語	≤ 12 kV	20 – 26.1 mm, 21.6 – 31.4 mm	13.9 – 21.6 mm	52 – 64 mm, 29 – 43 mm	準拠、適用除外あり	準拠、適用除外あり
MXSU-12B/1XU-3SB	A52542-011	\u88FD\u54C1\u56F3\u9762	中国, アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	英語	≤ 12 kV	17.6 – 24.5 mm, 16 – 20.4 mm	9.3 – 15 mm	26 – 37 mm, 41 – 53 mm	準拠、適用除外あり	準拠、適用除外あり
MXSU-24A/1XU-3SB	A02719-005	\u88FD\u54C1\u56F3\u9762	欧州、中東、アフリカ地域	ドイツ語	≤ 24 kV	17.6 – 26 mm, 17 – 21.9 mm	5.6 – 12 mm	48 – 60 mm, 24 – 38 mm	準拠	非準拠
MXSU-24E/1XU-3SB	CJ1958-005	\u88FD\u54C1\u56F3\u9762	欧州、中東、アフリカ地域	ドイツ語	≤ 24 kV	29.4 – 33.1 mm, 29.4 – 38.8 mm	17.8 – 24.6 mm	38 – 50 mm, 70 – 84 mm	非準拠	準拠、適用除外あり
MXSU-24A/1XU-3SB	A02719-011	\u88FD\u54C1\u56F3\u9762	中国, アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	英語	≤ 24 kV	17.6 – 26 mm, 17 – 21.9 mm	5.6 – 12 mm	48 – 60 mm, 24 – 38 mm	準拠	非準拠
MXSU-24D/1XU-3SB	D44225-011	\u88FD\u54C1\u56F3\u9762	中国, アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	英語	≤ 24 kV	25.4 – 31.7 mm, 25 – 34.6 mm	13.9 – 21.6 mm	60 – 75 mm, 33 – 46 mm	非準拠	準拠、適用除外あり
MXSU-24C/1XU-3SB	469872-005	\u88FD\u54C1\u56F3\u9762	欧州、中東、アフリカ地域	ドイツ語	≤ 24 kV	22.5 – 28.5 mm, 22.5 – 33 mm	11 – 19.2 mm	31 – 44 mm, 55 – 70 mm	非準拠	準拠
MXSU-12E/1XU-3SB	CJ1959-005	\u88FD\u54C1\u56F3\u9762	欧州、中東、アフリカ地域	ドイツ語	≤ 12 kV	24.7 – 28.6 mm, 25 – 34.6 mm	17.8 – 24.6 mm	33 – 47 mm, 58 – 72 mm	非準拠	非準拠
MXSU-12C/1XU-3SB	A65373-005	\u88FD\u54C1\u56F3\u9762	欧州、中東、アフリカ地域	ドイツ語	≤ 12 kV	17.6 – 29.4 mm, 17.9 – 23.7 mm	11 – 19.2 mm	49 – 58 mm, 26 – 41 mm	準拠、適用除外あり	準拠
MXSU-12C/1XU-3SB	A65373-011	\u88FD\u54C1\u56F3\u9762	中国, アジア, 欧州、中東、アフリカ地域, オーストラリア、ニュージーランド、太平洋諸島, アメリカ	英語	≤ 12 kV	17.6 – 29.4 mm, 17.9 – 23.7 mm	11 – 19.2 mm	49 – 58 mm, 26 – 41 mm	準拠、適用除外あり	準拠
MXSU-24C/1XU-3SB	469872-011	\u88FD\u54C1\u56F3\u9762	中国, アジア, オーストラリア、ニュージーランド、太平洋諸島, 欧州、中東、アフリカ地域, アメリカ	英語	≤ 24 kV	22.5 – 28.5 mm, 22.5 – 33 mm	11 – 19.2 mm	31 – 44 mm, 55 – 70 mm	非準拠	準拠
MXSU-12D/1XU-3SB	F01045-011	\u88FD\u54C1\u56F3\u9762	中国, アジア, 欧州、中東、アフリカ地域, オーストラリア、ニュージーランド、太平洋諸島, アメリカ	英語	≤ 12 kV	20 – 26.1 mm, 21.6 – 31.4 mm	13.9 – 21.6 mm	52 – 64 mm, 29 – 43 mm	準拠、適用除外あり	準拠、適用除外あり

仕様と特徴

製品情報をご確認くださいまたは認証機関による最新情報に関しましてはお問い合わせください。

実装の特徴

実装方法 Bag
パッケージ数量 1

製品のタイプの特徴

直線接続材コネクタのタイプ 機械的性質
電力コンポーネントオプション 付属のメカニカルコネクタ
据え付け技術 熱収縮
ジョイントおよびスプライスの製品タイプ トランジションジョイント
ケーブルシールドの構造銅線

業界スタンダード

認可規格製品に適合 HD CENELEC 629.2

製品在庫状況

在庫状況 欧州、中東、アフリカ地域, アジア, アメリカ, オーストラリア、ニュージーランド、太平洋諸島, 中国

その他

施工手順書 英語, ドイツ語
EU RoHS 準拠 準拠, 準拠、適用除外あり, 非準拠
EU ELV 準拠 準拠、適用除外あり, 準拠, 非準拠

電気的特性

電圧クラス (kV) ≤ 12, ≤ 24

寸法

対応している導線の断面の許容範囲 (mm²) 25 – 70, 70 – 120, 25 – 95, 70 – 150, 95 – 185, 240 – 300, 95 – 240, 150 – 240, 50 – 150, 240 – 400, 150 – 300
適合する絶縁直径範囲 (mm) 18.5 – 26.5, 20 – 26.1, 25.4 – 31.7, 24.7 – 28.6, 22.5 – 33, 17.9 – 23.7, 29.4 – 38.8, 16 – 20.4, 17 – 21.9, 25 – 34.6, 21.6 – 31.4, 13.2 – 21.8, 17.6 – 24.5, 19.5 – 28.5, 17.6 – 26, 29.4 – 33.1, 17.6 – 29.4, 22.5 – 28.5, 12.6 – 17.2
適合する絶縁直径範囲 (in) .519 – .858, .692 – 1.157, .704 – .933, 1 – 1.24, .88 – 1.25, .85 – 1.23, .692 – .964, .972 – 1.125, .629 – .803, .669 – .862, .72 – 1.04, 1.15 – 1.3, .76 – 1.12, .984 – 1.36, .787 – 1.02, .496 – .677, .88 – 1.29, 1.15 – 1.52, .692 – 1.023
対応しているケーブルの断面 - メイン (最大) (mm²) 300, 95, 150, 400, 240
対応しているケーブルの断面 - メイン (最小) (mm²) 150, 95, 25, 240, 50, 70
対応している導線径レンジ (mm) 13.9 – 21.6, 5.6 – 12, 9.3 – 15, 7.7 – 15, 11 – 19.2, 17.8 – 24.6
対応している導線径レンジ (in) .433 – .755, .22 – .472, .7 – .968, .547 – .85, .302 – .59, .36 – .59
シースの外径 (mm) 24 – 38, 52 – 64, 26 – 37, 36 – 46, 31 – 44, 41 – 53, 33 – 47, 29 – 43, 58 – 72, 23 – 32, 38 – 50, 26 – 41, 49 – 62, 49 – 58, 70 – 84, 27 – 41, 48 – 60, 55 – 70, 33 – 46, 60 – 75
シースの外径 (in) 2.283 – 2.83, 1.92 – 2.44, 1.41 – 1.81, 1.02 – 1.61, 1.14 – 1.69, 2.16 – 2.75, 1.02 – 1.45, 1.29 – 1.81, .94 – 1.48, 1.92 – 2.28, 2.36 – 2.95, 1.88 – 2.36, 1.22 – 1.73, .905 – 1.25, 1.61 – 2.08, 2.04 – 2.51, 1.29 – 1.85, 1.06 – 1.61, 1.49 – 1.96, 2.75 – 3.3

構成の特徴

線心数 1, 3

ボディの特徴

絶縁材 紙, ポリマー

ハウジングの特徴

表面保護の材料 鋼線ワイヤ

参照番号

TE用番号 CAT-MXSU-TRANS

データシート/カタログページ

ENERGY-ACCESSORIES-RAYCHEM-TE pdf 英語

MXSU-MV トランジション ジョイント

製品の特長

在庫状況 : 欧州、中東、アフリカ地域, アジア, アメリカ, オーストラリア、ニュージーランド、太平洋諸島, 中国

施工手順書 : 英語, ドイツ語

ジョイントおよびスプライスの製品タイプ : トランジション ジョイント

電圧クラス (kV): ≤ 12, ≤ 24

対応している導線の断面の許容範囲 (mm²): 25 – 70, 70 – 120, 25 – 95, 70 – 150, 95 – 185, 240 – 300, 95 – 240, 150 – 240, 50 – 150, 240 – 400, 150 – 300

実装の特徴

実装方法 Bag

パッケージ数量 1

製品のタイプの特徴

直線接続材コネクタのタイプ 機械的性質

電力コンポーネント オプション 付属のメカニカル コネクタ

据え付け技術 熱収縮

ジョイントおよびスプライスの製品タイプ トランジション ジョイント

ケーブル シールドの構造 銅線

業界スタンダード

認可規格製品に適合 HD CENELEC 629.2

製品在庫状況

在庫状況 欧州、中東、アフリカ地域, アジア, アメリカ, オーストラリア、ニュージーランド、太平洋諸島, 中国

その他

施工手順書 英語, ドイツ語

EU RoHS 準拠 準拠, 準拠、適用除外あり, 非準拠

EU ELV 準拠 準拠、適用除外あり, 準拠, 非準拠

電気的特性

電圧クラス (kV) ≤ 12, ≤ 24

寸法

対応している導線の断面の許容範囲 (mm²) 25 – 70, 70 – 120, 25 – 95, 70 – 150, 95 – 185, 240 – 300, 95 – 240, 150 – 240, 50 – 150, 240 – 400, 150 – 300

対応しているケーブルの断面 - メイン (最大) (mm²) 300, 95, 150, 400, 240

対応しているケーブルの断面 - メイン (最小) (mm²) 150, 95, 25, 240, 50, 70

対応している導線径レンジ (mm) 13.9 – 21.6, 5.6 – 12, 9.3 – 15, 7.7 – 15, 11 – 19.2, 17.8 – 24.6

対応している導線径レンジ (in) .433 – .755, .22 – .472, .7 – .968, .547 – .85, .302 – .59, .36 – .59

シースの外径 (mm) 24 – 38, 52 – 64, 26 – 37, 36 – 46, 31 – 44, 41 – 53, 33 – 47, 29 – 43, 58 – 72, 23 – 32, 38 – 50, 26 – 41, 49 – 62, 49 – 58, 70 – 84, 27 – 41, 48 – 60, 55 – 70, 33 – 46, 60 – 75

構成の特徴

線心数 1, 3

ボディの特徴

絶縁材 紙, ポリマー

ハウジングの特徴

表面保護の材料 鋼線ワイヤ

参照番号

TE用番号 CAT-MXSU-TRANS
