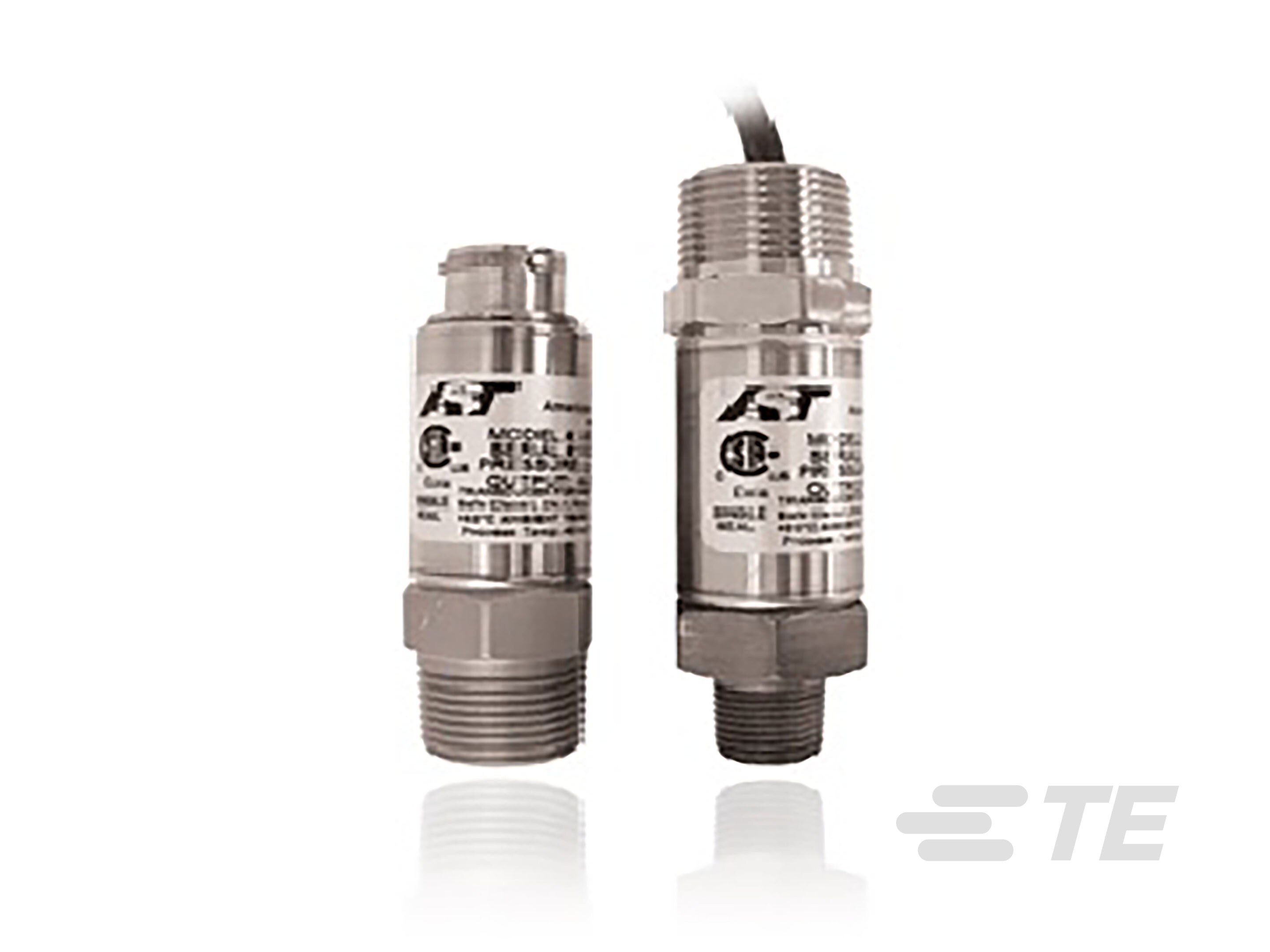

EXIA IIC 圧力トランスデューサ
- AST4401
AST4401 シリーズ本質安全 (Ex ia IIC T4 Ga) 圧力トランスデューサは、そのステンレス鋼設計とさまざまなオプションにより、本質安全性領域での最大 20,000 PSI の圧力測定に対応した効果的なソリューションとなっています。この製品は構成可能です。使用可能なオプションについては、データシートを参照してください。
製品の特長
-
圧力センサのタイプ: 産業用圧力トランスデューサ
-
圧力のタイプ: ゲージ
-
危険区域承認: 本質的に安全
-
出力信号のタイプ: 4 – 20 mA
-
耐プレッシャ レンジ: 2X、最小
概要
利点
- 認可されたバリア (UL / CSA) とともに設置した場合、Class I Division 1 Groups A・B・C・D の本質安全に適合
- ATEX/IECEx の Ex ia IIC T4 Ga (Ta = -40°C ～ +80°C)
- 業界をリードするセンサ技術を 316L ステンレス鋼・合金 C276・合金 718 でご用意
- 4 ～ 20 mA または電圧出力
用途
- 産業用 OEM 機器
- 水管理
- 空気圧
- 水素貯蔵
- 海中圧力
- HVAC/R 設備
- 制御パネル
- 油圧システム
- データ ロガー
参考資料
-
複合圧力トランスデューサ
圧力トランスデューサを使ったプラス/マイナスの圧力測定方法をご覧ください。
-
圧力トランスデューサ材料
圧力トランスデューサに関連する 17-4PH および 316L ステンレス鋼による材料の違いをご覧ください。
-
電圧出力圧力トランスデューサを比較する
各種電圧出力信号と、それぞれがどのように圧力トランスデューサに適しているのかをご覧ください。
仕様と特徴
製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。
製品のタイプの特徴
-
圧力センサのタイプ 産業用圧力トランスデューサ
-
圧力のタイプ ゲージ
構成の特徴
-
電気接続 ケーブル 10 フィート, ケーブル 2 フィート, 電線管 4 フィート
電気的特性
-
供給電圧範囲 (V) 4.75 – 5.25, 10 – 28
寸法
-
製品長さ (mm) 1267.7, 3053
-
製品長さ (in) 49.91, 120.2
-
製品直径 22.22 mm [ .875 in ]
使用条件
-
圧力 (bar) 10, 68.94
-
圧力 (psi) 145.03, 600, 1000, 3000
-
使用温度範囲 -40 – 80 °C [ -40 – 176 °F ]
動作/用途
-
出力信号のタイプ .5 – 4.5 V, 4 – 20 mA
-
耐プレッシャ レンジ 2X、最小
-
圧力精度 ±0.25% FSO
業界スタンダード
-
認証/規格製品に適合 UL
-
危険区域承認 本質的に安全
その他
-
センサ オプション オプションなし
-
ポート フィッティング 1/2 MNPT, 1/4 FNPT, 1/4 MNPT
参照番号
-
TE用番号 CAT-PTT0046
