認証機関による認可に関する最新情報については、製品文書をご覧いただくか、 当社までお問い合わせ ください。

注意: すべての設計作業で製品図面を使用してください。

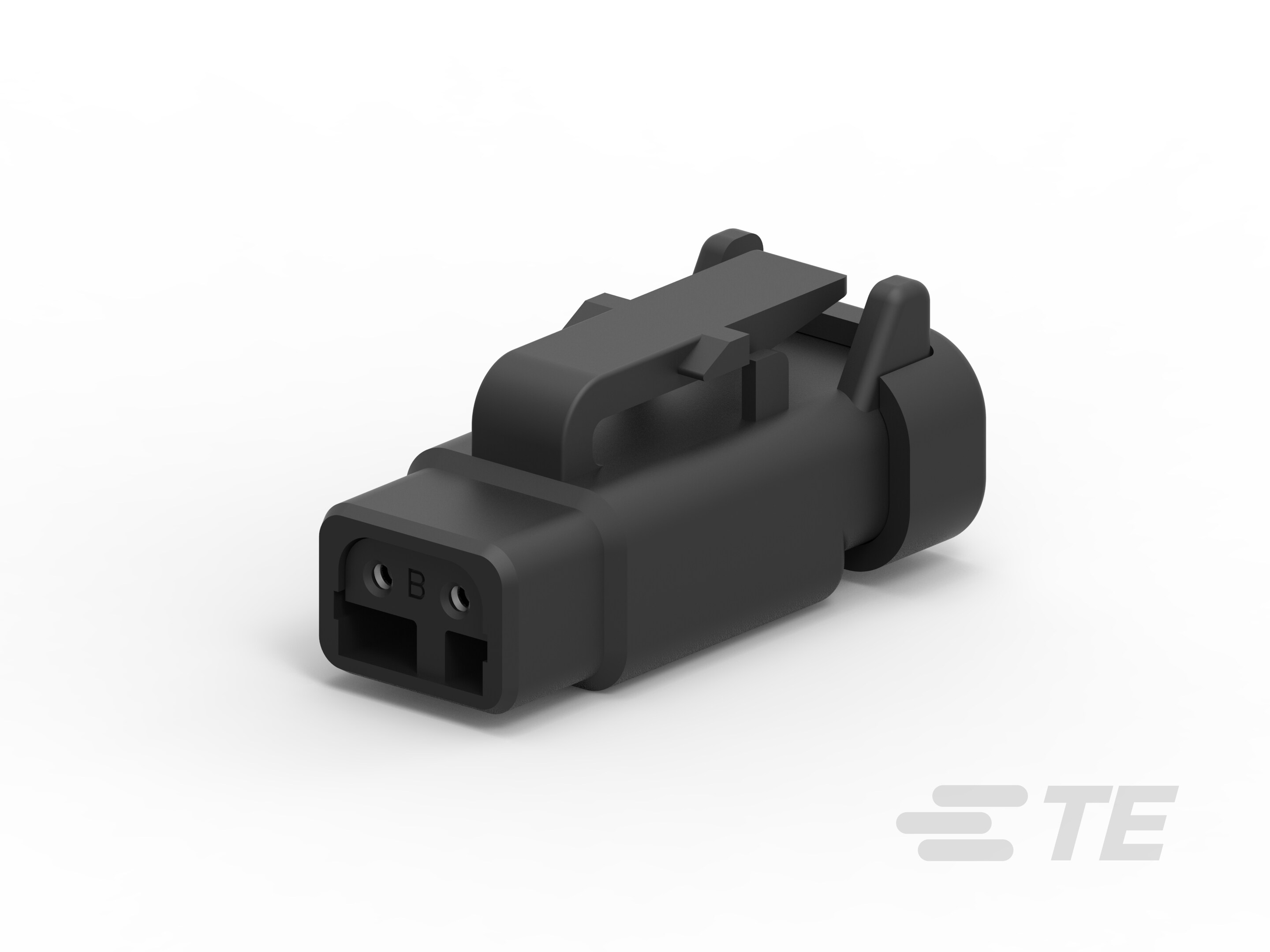

• コネクタ形状 : 角形

• 防水性 : はい

• 混合およびハイブリッド コネクタ : いいえ

• 一次ロックの特徴 : ハウジング内に統合

• コネクタおよびハウジングのタイプ : メス端子用ハウジング

• 接続タイプ : コンポーネント対ワイヤ

• コネクタおよびコンタクトの嵌合先 : ワイヤ＆ケーブル

• コネクタ加工 : 終端抵抗器、J1939

• ブランク キャビティ位置 : 0

• 極数 : 2

• 列数 : 1

• 公称電圧アーキテクチャ (V): 250

• 動作電圧 (VAC): 250

• 動作電圧 (VDC): 250

• 一次製品色 : 黒

• コネクタおよびキーイング コード : B

• ケーブル出口角度 : 180°

• 端子サイズ : サイズ 20

• 嵌合ピンの直径 : 1.02 mm [ .04 in ]

• 端子のタイプ : ソケット

• 端子の定格電流 (最大) (A): 7.5

• 嵌合調整のタイプ : キー付き

• 嵌合調整 : あり

• コネクタ取り付けのタイプ : ケーブル マウント (フリー ハンギング)

• ストレイン リリーフ : アクセサリ別に追加

• 端子位置保証 : はい

• ハウジングの材料 : PA GF

• ピッチ : 4.19 mm [ .165 in ]

• コネクタの高さ : 12.9 mm [ .508 in ]

• 製品長さ : 29.08 mm [ 1.145 in ]

• 適合する絶縁直径範囲 : 1.35 – 3.05 mm [ .053 – .12 in ]

• 製品幅 : 14.45 mm [ .569 in ]

• 使用温度範囲 : -55 – 125 °C [ -67 – 257 °F ]

• 使用温度 (最大) : 125 °C [ 257 °F ]

• 回路用途 : 電源

• 保護等級 : IP6K9K, IP68

• 認証/規格製品に適合 : SAE J2030

• UL 難燃性グレード : UL-94 標準による 20 mm 燃焼試験

• 実装方法 : Box

• パッケージ数量 : 1000
