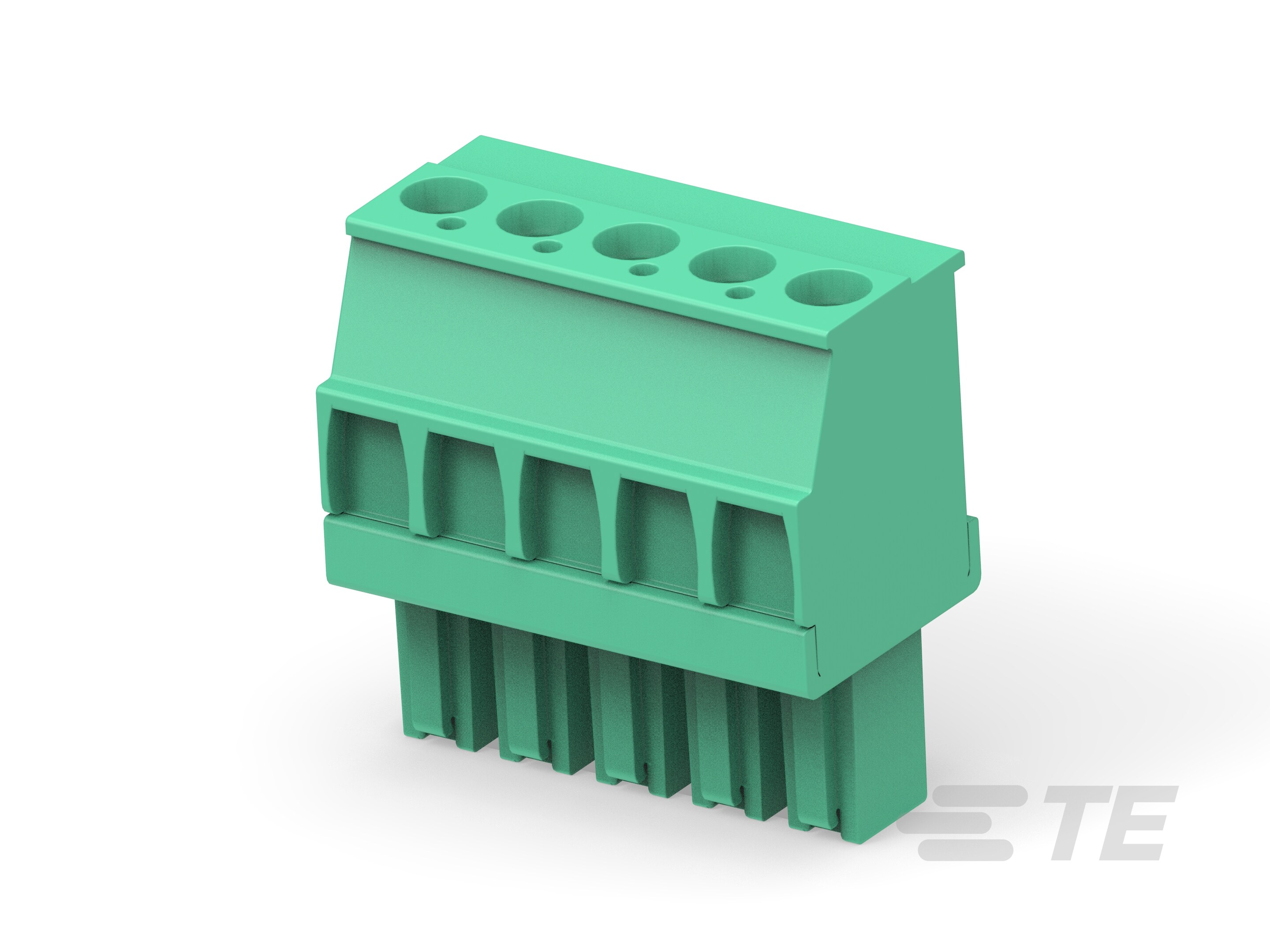

1986374-5
PCB Terminal Block Plug, Wire-to-Board, 5 Position, 3.81 mm [.15 in] Centerline, 1 Row, 90° Wire Entry Angle, 30 – 14 AWG Wire Size
1986374-5
PCB Terminal Block Plug, Wire-to-Board, 5 Position, 3.81 mm [.15 in] Centerline, 1 Row, 90° Wire Entry Angle, 30 – 14 AWG Wire Size
-
- Buchanan
- 型番: 1986374-5
- 製品説明: Str Plug, 3.81mm, Green, RH, 5
-
端子台 コネクタの種類 : プラグ
-
接続タイプ : 電線対基板
-
極数 : 5
-
ピッチ : 3.81 mm [ .15 in ]
-
列数 : 1
書類
製品図面
- TERMINAL BLOCK, PLUG, VERTICAL STACKING, RIGHT HAND, 3.81mm PITCH 英語
- TERMINAL BLOCK, PLUG, VERTICAL STACKING, RIGHT HAND, 3.81mm PITCH ENG_CD_1986374_A.pdf 英語
CAD ファイル
-
ECADモデルファイルをダウンロードする
このファイルをお使いのECAD Toolに変換するには、無料の Library Loader をダウンロードしてください。ECAD Modelについて読む
- 3D モデル 3D_CVM_CVM_1986374-5_A.pdf 3D
- カスタマービューモデル ENG_CVM_CVM_1986374-5_A.2d_dxf.zip 英語
- ENG_CVM_CVM_1986374-5_A.3d_igs.zip 英語
- ENG_CVM_CVM_1986374-5_A.3d_stp.zip 英語
データ シート/カタログ ページ
- 1-1773458-1_EURO_STYLE_TERMINAL_BLOCKS_QRG ENG_DS_1-1773458-1_EURO_STYLE_QRG_0311.pdf 英語
- LEFT_AND_RIGHT_HAND_PLUGS_3.5MM_AND_3.81MM_PITCH ENG_DS_3-1773455-5_LEFT_AND_RIGHT_HAND_PLUGS_0811.pdf 英語
