認証機関による認可に関する最新情報については、製品文書をご覧いただくか、 当社までお問い合わせ ください。

注意: すべての設計作業で製品図面を使用してください。

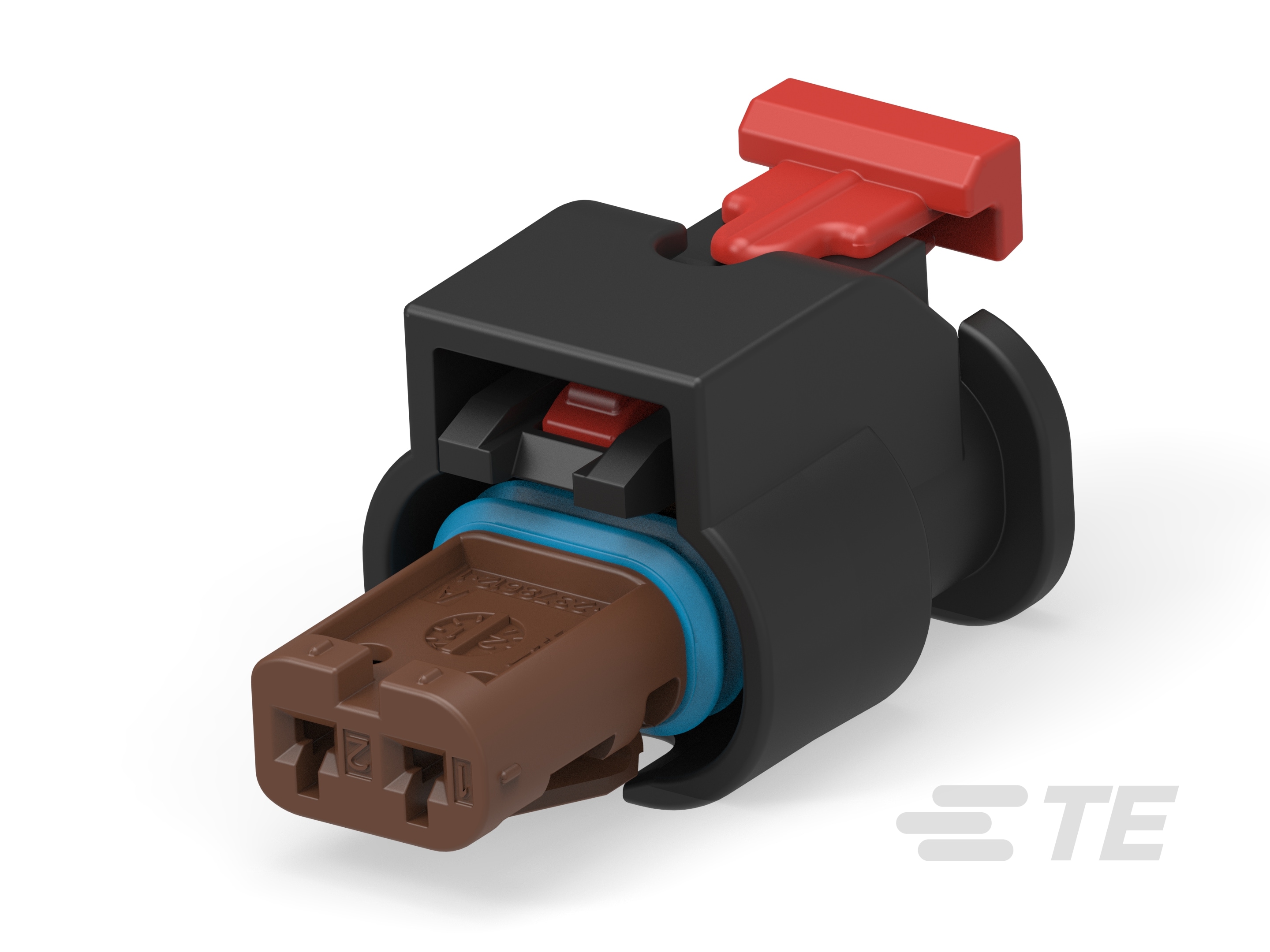

• コネクタ形状 : 角形

• 混合およびハイブリッド コネクタ : いいえ

• コネクタおよびハウジングのタイプ : メス端子用ハウジング

• 接続タイプ : 電線対基板, 電線対デバイス, 電線対電線

• 防水性 : はい

• 一次ロックの特徴 : 端子上

• コネクタおよびコンタクトの嵌合先 : ワイヤ＆ケーブル

• 端子のタイプ : リセプタクル

• 端子サイズ : 1.2mm

• 嵌合タブ幅 : 1.2 mm [ .047 in ]

• 端子の定格電流 (最大) (A): 25

• ハウジングの材料 : PA GF

• ピッチ : 4 mm [ .157 in ]

• ケーブル出口角度 : 180°

• 一次製品色 : 茶

• コネクタおよびキーイング コード : B

• 動作電圧 (VDC): 48

• 公称電圧アーキテクチャ (V): 48

• サービス可能 : はい

• コネクタ位置保証機構（CPA) : はい

• EU RoHS 準拠 : 準拠

• EU ELV 準拠 : 準拠

• 嵌合調整 : あり

• 嵌合調整のタイプ : キー付き

• 端子位置保証 : はい

• コネクタ取り付けのタイプ : ケーブル マウント (フリー ハンギング)

• ワイヤ サイズ (mm²): .35 – 1.5

• コネクタの高さ : 14.8 mm [ .583 in ]

• 製品長さ : 15.2 mm [ .591 in ]

• 製品幅 : 26.5 mm [ 1.043 in ]

• UL 難燃性グレード : UL 94HB

• IP 定格 : IPX9K

• 極数 : 2

• 列数 : 1

• 使用温度 (最大) : 130 °C [ 266 °F ]

• 使用温度範囲 : -40 – 130 °C [ -40 – 266 °F ]
