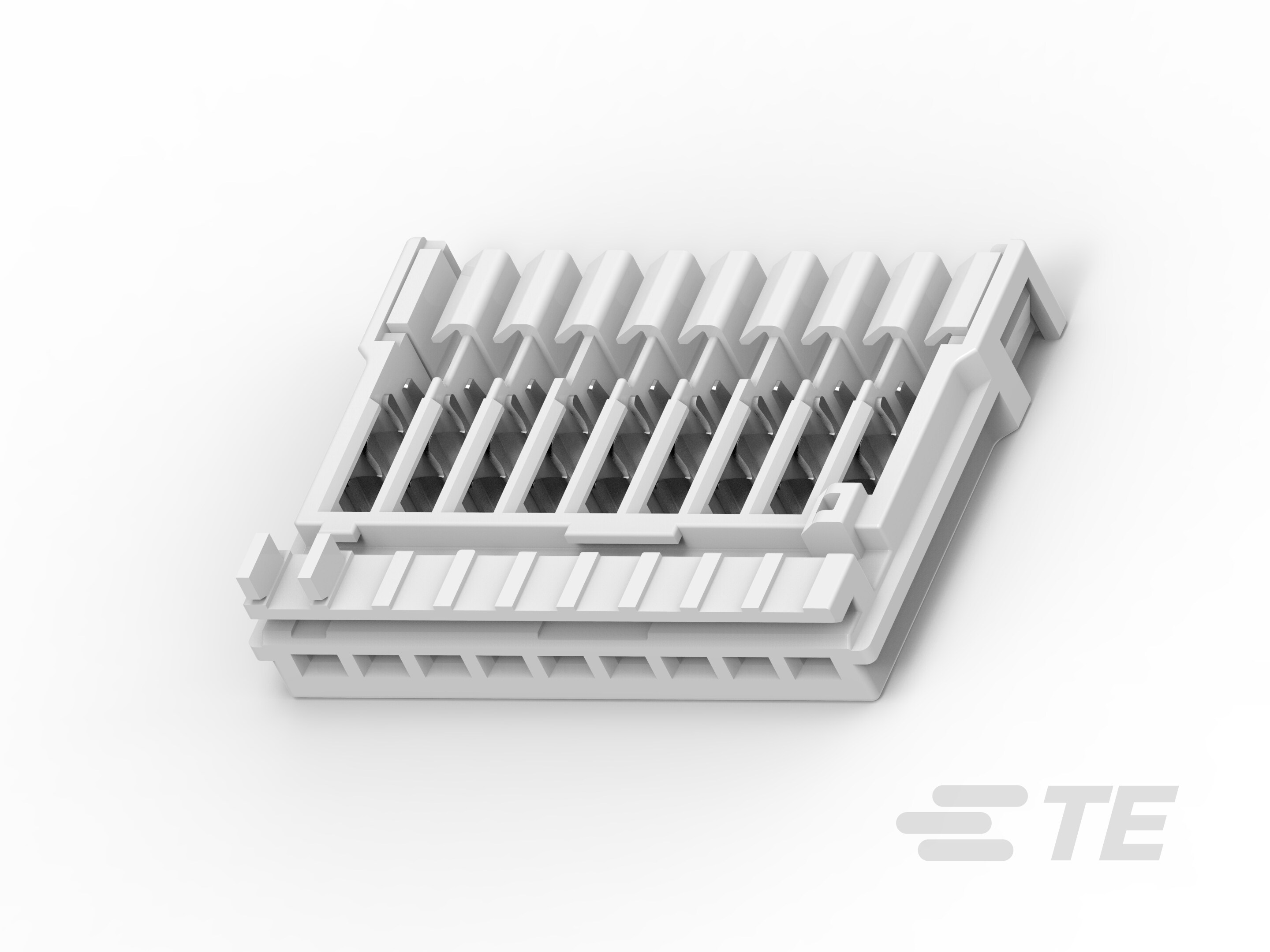

Housing for Female Terminals, Wire-to-Board / Wire-to-Device / Wire-to-Wire, 9 Position, 3.5 mm [.138 in] Centerline, Multilock Connector System
284127-1
Housing for Female Terminals, Wire-to-Board / Wire-to-Device / Wire-to-Wire, 9 Position, 3.5 mm [.138 in] Centerline, Multilock Connector System
-
- AMP
- Multilock コネクタ システム
- 型番: 284127-1
- 製品説明: 9 POS 3.5MM PITCH FEMALE CONN
- すべて Multilock、コネクタ ハウジング (146)
-
実装方法 : Box
-
使用温度範囲 : -30 – 125 °C [ -22 – 257 °F ]
-
一次製品色 : 自然色
-
嵌合タブ幅 : 1.7 mm [ .067 in ]
-
コネクタ位置保証機構（CPA) : いいえ
