認証機関による認可に関する最新情報については、製品文書をご覧いただくか、 当社までお問い合わせ ください。

注意: すべての設計作業で製品図面を使用してください。

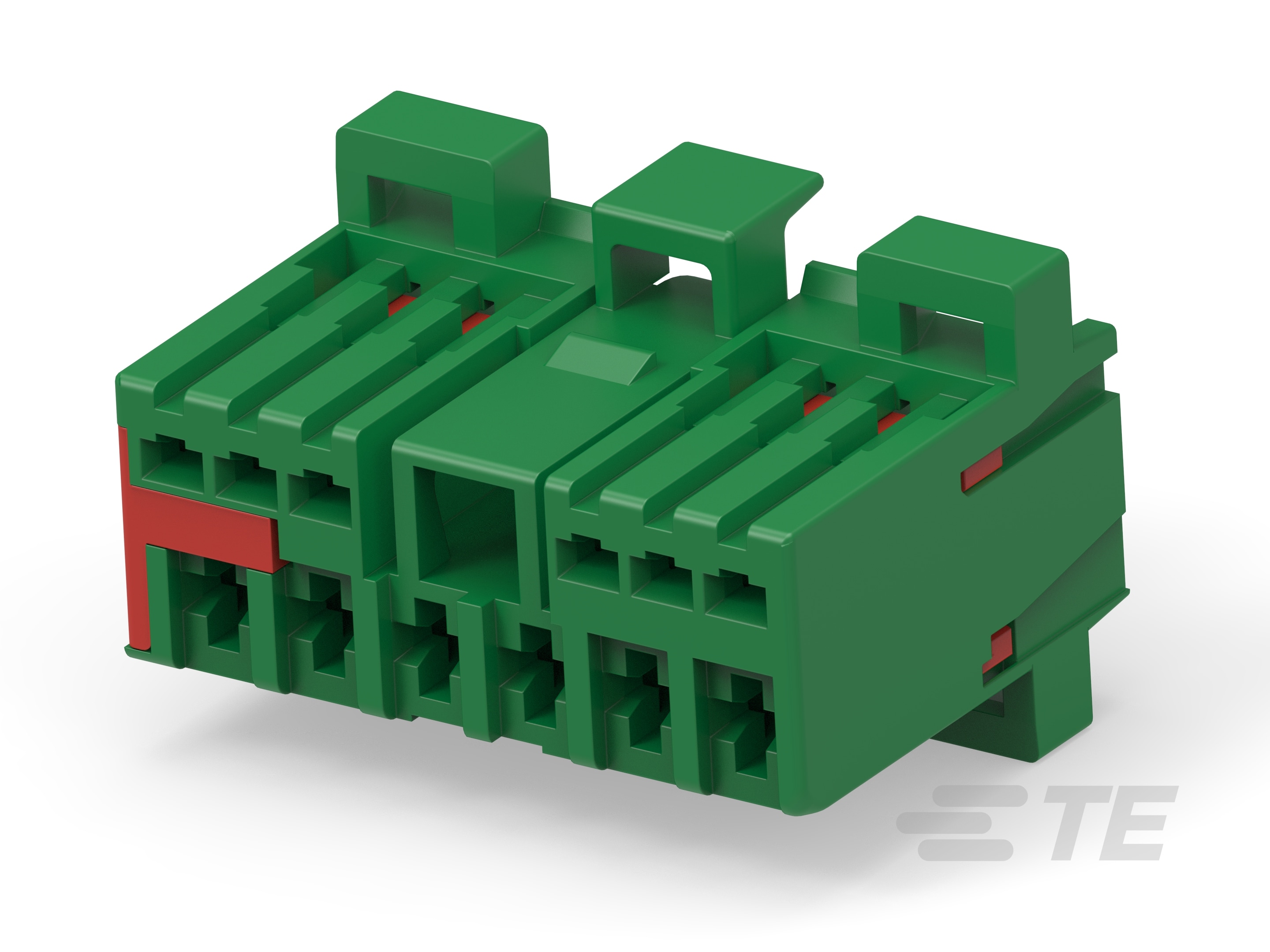

• コネクタ形状 : 角形

• 混合およびハイブリッド コネクタ : はい

• コネクタおよびハウジングのタイプ : メス端子用ハウジング

• 接続タイプ : 電線対基板

• 防水性 : いいえ

• 一次ロックの特徴 : 端子上

• コネクタおよびコンタクトの嵌合先 : ワイヤ＆ケーブル

• 端子のタイプ : リセプタクル

• 端子サイズ : 2.8mm, 1.8mm

• 嵌合タブ幅 (mm): 2.8, 1.8

• 嵌合タブ幅 (in): .11, .071

• 端子の定格電流 (最大) (A): 7.5, 35, 15

• ハウジングの材料 : PA GF

• ピッチ (mm): 3.5, 5

• ピッチ (in): .138, .197

• ケーブル出口角度 : 180°

• 一次製品色 : 緑

• 動作電圧 (VDC): 24

• 公称電圧アーキテクチャ (V): 24, 12

• サービス可能 : いいえ

• コネクタ位置保証機構（CPA) : いいえ

• EU RoHS 準拠 : 準拠

• EU ELV 準拠 : 準拠

• 嵌合調整 : あり

• 嵌合調整のタイプ : 有極

• 端子位置保証 : はい

• ストレイン リリーフ : なし

• コネクタ取り付けのタイプ : ケーブル マウント (フリー ハンギング)

• 実装方法 : Bag

• パッケージ数量 : 1000

• コネクタの高さ : 23.2 mm [ .913 in ]

• 製品長さ : 32.2 mm [ 1.268 in ]

• 製品幅 : 20.8 mm [ .819 in ]

• 列間スペーシング : 5.3 mm [ .209 in ]

• 極数 : 12

• 列数 : 2

• 使用温度 (最大) (°C): 80, 85, 75, 70

• 使用温度 (最大) (°F): 167, 158, 176, 185

• 使用温度範囲 : -30 – 105 °C [ -22 – 221 °F ]
